| مكان المنشأ | الصين |
| اسم العلامة التجارية | ZANE |
| إصدار الشهادات | CE，ISO |
| رقم الموديل | GHH-CA / GHH-HA |

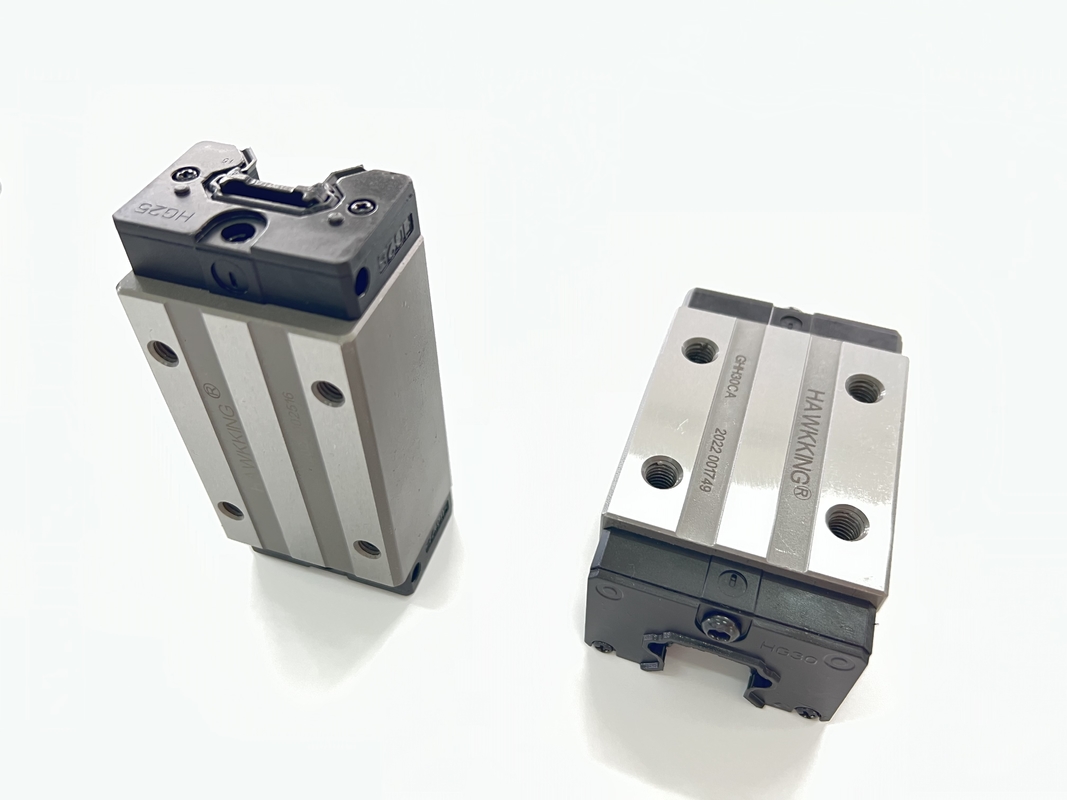

كتلة القضبان الخطية دليل خطي الشريحة الخطية HGH30 طول مخصص أداء تشغيل عالي
أنواع الأدلة الخطية
النوعان من الأدلة الخطية الأكثر استخدامًا في صناعة التحكم في الحركة اليوم هما محمل الحركة الخطية المنزلق وحامل الحركة الخطية لعنصر التدحرج.الفرق الرئيسي بين الاثنين هو الطريقة التي تسير بها حركة الكتلة الخطية على طول السكة الخطية.
| نموذج | حجم المجموعة (مم) | حجم الكتلة (مم) | حجم قضيب الانزلاق (مم) |
تثبيت البراغي لقضبان الانزلاق بحجم |
الحمل الأساسي الديناميكي الثابت | الحمل الأساسي الثابت | لحظة ثابتة مسموح بها | وزن | ||||||||||||||||||||||
|
السيد كيلو نيوتن ^ ن |
النائب كنف |
بلدي kNF |
الكتلة كلغ |
الانزلاق كجم / ن |
||||||||||||||||||||||||||
| ح | حأنا | ن | دبليو | ب | بأنا | ج | لي | إل | كأنا | جي | Mxl | تي | h2 | h3 | دبليوص | حص | د | ح | د | ص | ه | (مم) | C (كيلو نيوتن) | Co (kN) | ||||||
| GHH15CA | 28 | 4.3 | 9.5 | 34 | 26 | 4 | 26 | 39.4 | 61.4 | 10 | 5.3 | M4x5 | 6 | 7.95 | 7.7 | 15 | 15 | 7.5 | 5.3 | 4.5 | 60 | 20 | ام 4 × 12 | 11.38 | 25.31 | 0.17 | 0.15 | 0.15 | 0.18 | 1.45 |
| GHH20CA | 30 | 4.6 | 12 | 44 | 32 | 6 | 36 | 50.5 | 77.5 | 12.25 | 12 | ام 5 × 6 | 8 | 6 | 7 | 20 | 17.5 | 9.5 | 8.5 | 6 | 60 | 20 | ام 5 × 6 | 17.75 | 37.84 | 0.38 | 0.27 | 0.27 | 0.30 | 2.21 |
| GHH20HA | 50 | 65.2 | 92.2 | 12.6 | 21.18 | 48.84 | 0.48 | 0.47 | 0.47 | 0.39 | ||||||||||||||||||||
| GHH25CA | 40 | 5.5 | 48 | 35 | 6.5 | 35 | 58 | 84 | 16.8 | 12 | م 6 × 8 | 8 | 10 | 23 | 22 | 11 | 9 | 7 | 60 | 20 | م 6 × 20 | 26.48 | 56.19 | 0.64 | 0.51 | 0.51 | 0. 51 | 3.21 | ||
| GHH25HA | 12.5 | 50 | 78.6 | 104.6 | 19.6 | 32. 75 | 76.00 | 0.87 | 0.88 | 0.88 | 0.69 | |||||||||||||||||||
| GHH30CA | 45 | 6 | 16 | 60 | 40 | 10 | 40 | 70 | 97.4 | 20.25 | 12 | ام 8 × 10 | 8.5 | 9.5 | 28 | 26 | 14 | 12 | 9 | 80 | 20 | 38.74 | 83.06 | 1.06 | 0.85 | 0.85 | 0.88 | 4. 47 | ||
| GHH30HA | 60 | 93 | 120.4 | 21.75 | 13.8 | M8x2ij | 47.27 | 110.13 | 1.40 | 1.47 | 1.47 | 1.16 | ||||||||||||||||||
| GHH35CA | 55 | 18 | 70 | 50 | 10 | 50 | 80 | 112.4 | 20.6 | 12 | 16 | 19.6 | 34 | 29 | 14 | 12 | 9 | 80 | 20 | 49.52 | 102.87 | 1.73 | 1.20 | 1. 20 | 1.45 | 6. 30 | ||||
| GHH35HA | 1.5 | 72 | 105.8 | 138.2 | 22.5 | ام 8 × 2 | 60.21 | 136.31 | 2.29 | 2.08 | 2.08 | 1.92 | ||||||||||||||||||
| GHH45CA | 70 | 9.5 | 86 | 60 | 13 | 60 | 97 | 139.4 | 23 | ام 10 × 7 | 16 | 45 | 38 | 20 | 17 | 14 | 105 | م 12 × 35 | 77.57 | 155.93 | 3.01 | 2.35 | 2.35 | 2.73 | 10.41 | |||||
| GHH45HA | 20.5 | 80 | 128.8 | 171.2 | 28.9 | L8. | 30.5 | 22.5 | 94.54 | 207.12 | 4.00 | 4.07 | 4.07 | 3.61 | ||||||||||||||||
| GHH55CA | 80 | 100 | 75 | 75 | 117.7 | 166.7 | 27.35 | ام 12 × 8 | 22 | 29 | 53 | 44 | 23 | 20 | 16 | 120 | 30 | M14x45 | 114.44 | 227- 81 | 5.66 | 4.06 | 4.06 | 4.17 | 15.08 | |||||
| GHH55HA | 13 | 23. 5 | 12. 5 | 95 | 155.8 | 204.8 | 36.4 | 12.9 | 139.35 | 301.26 | 7.49 | 7.01 | 7.01 | 5.49 | ||||||||||||||||
| GHH65CA | 90 | 15 | 126 | 76 | 25 | 70 | 144.2 | 200.2 | 43.1 | 25 | 15 | 15 | 63 | 53 | 26 | 22 | 18 | 150 | 35 | م 16 × 50 | 163.63 | 324.71 | 10.02 | 6.44 | 6.44 | 7.00 | 21.18 | |||
| GHH65HA | 31.5 | 120 | 203.6 | 259.6 | 47.8 | 12.9 | م 16 × 20 | 208.36 | 457.15 | 14.15 | 11.12 | 11.12 | 9.82 | |||||||||||||||||
تلميحات حول طلب دليل خطي وكتل دليل خطي:
(1) أخبرنا بعرض الدليل الخطي: على سبيل المثال 9 مم
(2) ما هو رمز حجم كتل الدليل الخطي ، الثابتة والمتنقلة؟على سبيل المثال MGN9C و HGH15CA وما إلى ذلك.
(3) ما هو طول الدليل الخطي الذي تحتاجه ، وكم عدد كتل الدليل في دليل خطي واحد ، الرجاء؟على سبيل المثال MNG91R80MM ؛1 قطعة من الكتل على دليل خطي 80 مم
EGW15CA EGW20CA EGW25CA EGW30CA EGW15SA EGW20SA EGW25SA EGW30SA
مزايانا لسلسلة الدليل الخطي HG:
1. نظام وحدات منزلقة كامل بدقة عالية ويمكن تحريكها بدون انحراف.
2. استخدام طويل العمر.
3. التسليم الفوري والخدمة الجيدة.
4.مخزون كبيروالبيع بالجملة دفعة منخفضة.
5. ISO9001: 2008
6. منافسالسعر والجودة الجيدة والتسليم السريع.
7.استجابة سريعة لرسائل البريد الإلكتروني أو حل الأسئلة بسرعة.
8. صادقة التعاون والخدمة.
