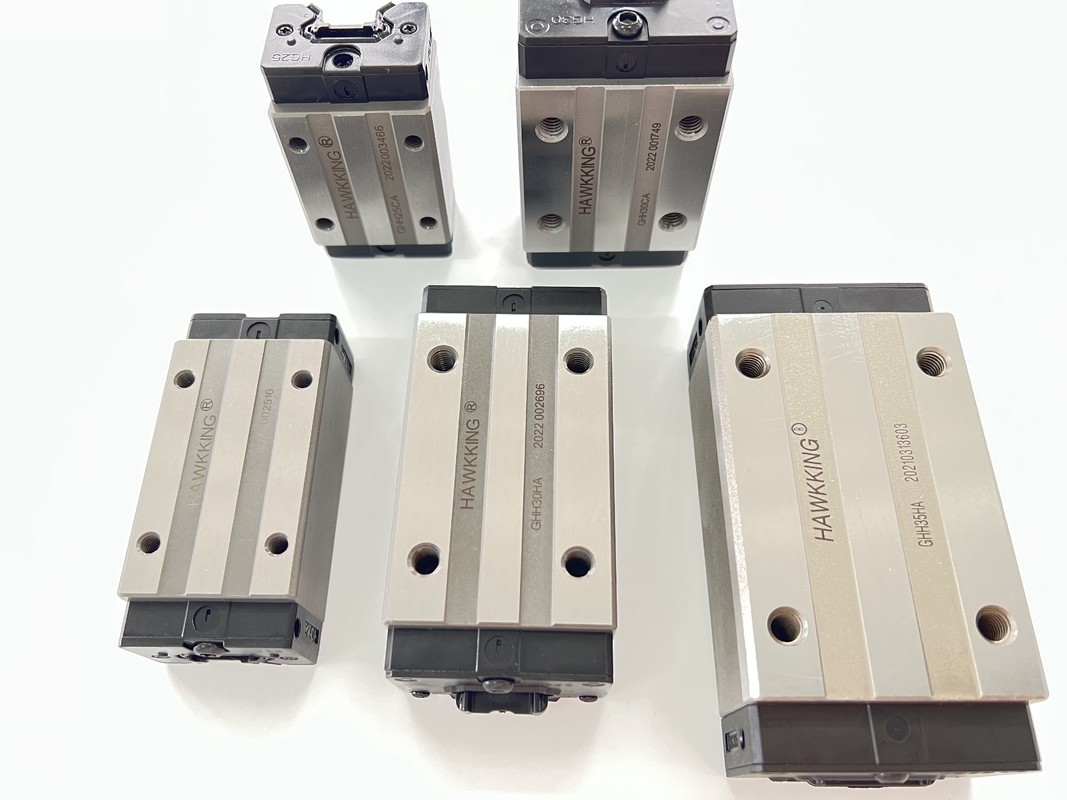

دليل خطي دقيق حسب الطلب طول كتلة القضبان الخطية HGH35
المرشد الخطى هي طريقة توجيه خطية ذات حمل ثقيل مصممة بواسطة أخدود قوس دائري وتحسين الهيكل أعلى بنسبة تزيد عن 30٪ من قدرة الحمولة والصلابة من غيرها من الموجهات الخطية من النوع الكروي المماثل ، وتتميز بالحمل نفسه في أربعة اتجاهات (أعلى / أسفل / يمين / يسار) و المحاذاة الذاتية لاستيعاب القدرة على خطأ التثبيت.
| نموذج | حجم المجموعة (مم) | حجم الكتلة (مم) | حجم قضيب الانزلاق (مم) |
تثبيت البراغي لقضبان الانزلاق بحجم |
الحمل الأساسي الديناميكي الثابت | الحمل الأساسي الثابت | لحظة ثابتة مسموح بها | وزن | ||||||||||||||||||||||
|
السيد كيلو نيوتن ^ ن |
النائب كنف |
بلدي kNF |
الكتلة كلغ |
الانزلاق كجم / ن |
||||||||||||||||||||||||||
| ح | حأنا | ن | دبليو | ب | بأنا | ج | لي | إل | كأنا | جي | Mxl | تي | h2 | h3 | دبليور | حر | د | ح | د | ص | ه | (مم) | C (كيلو نيوتن) | Co (kN) | ||||||
| GHH15CA | 28 | 4.3 | 9.5 | 34 | 26 | 4 | 26 | 39.4 | 61.4 | 10 | 5.3 | M4x5 | 6 | 7.95 | 7.7 | 15 | 15 | 7.5 | 5.3 | 4.5 | 60 | 20 | ام 4 × 12 | 11.38 | 25.31 | 0.17 | 0.15 | 0.15 | 0.18 | 1.45 |
| GHH20CA | 30 | 4.6 | 12 | 44 | 32 | 6 | 36 | 50.5 | 77.5 | 12.25 | 12 | ام 5 × 6 | 8 | 6 | 7 | 20 | 17.5 | 9.5 | 8.5 | 6 | 60 | 20 | ام 5 × 6 | 17.75 | 37.84 | 0.38 | 0.27 | 0.27 | 0.30 | 2.21 |
| GHH20HA | 50 | 65.2 | 92.2 | 12.6 | 21.18 | 48.84 | 0.48 | 0.47 | 0.47 | 0.39 | ||||||||||||||||||||
| GHH25CA | 40 | 5.5 | 48 | 35 | 6.5 | 35 | 58 | 84 | 16.8 | 12 | م 6 × 8 | 8 | 10 | 23 | 22 | 11 | 9 | 7 | 60 | 20 | م 6 × 20 | 26.48 | 56.19 | 0.64 | 0.51 | 0.51 | 0. 51 | 3.21 | ||
| GHH25HA | 12.5 | 50 | 78.6 | 104.6 | 19.6 | 32. 75 | 76.00 | 0.87 | 0.88 | 0.88 | 0.69 | |||||||||||||||||||
| GHH30CA | 45 | 6 | 16 | 60 | 40 | 10 | 40 | 70 | 97.4 | 20.25 | 12 | ام 8 × 10 | 8.5 | 9.5 | 28 | 26 | 14 | 12 | 9 | 80 | 20 | 38.74 | 83.06 | 1.06 | 0.85 | 0.85 | 0.88 | 4. 47 | ||
| GHH30HA | 60 | 93 | 120.4 | 21.75 | 13.8 | M8x2ij | 47.27 | 110.13 | 1.40 | 1.47 | 1.47 | 1.16 | ||||||||||||||||||
| GHH35CA | 55 | 18 | 70 | 50 | 10 | 50 | 80 | 112.4 | 20.6 | 12 | 16 | 19.6 | 34 | 29 | 14 | 12 | 9 | 80 | 20 | 49.52 | 102.87 | 1.73 | 1.20 | 1. 20 | 1.45 | 6. 30 | ||||
| GHH35HA | 1.5 | 72 | 105.8 | 138.2 | 22.5 | ام 8 × 2 | 60.21 | 136.31 | 2.29 | 2.08 | 2.08 | 1.92 | ||||||||||||||||||
| GHH45CA | 70 | 9.5 | 86 | 60 | 13 | 60 | 97 | 139.4 | 23 | ام 10 × 7 | 16 | 45 | 38 | 20 | 17 | 14 | 105 | م 12 × 35 | 77.57 | 155.93 | 3.01 | 2.35 | 2.35 | 2.73 | 10.41 | |||||
| GHH45HA | 20.5 | 80 | 128.8 | 171.2 | 28.9 | L8. | 30.5 | 22.5 | 94.54 | 207.12 | 4.00 | 4.07 | 4.07 | 3.61 | ||||||||||||||||
| GHH55CA | 80 | 100 | 75 | 75 | 117.7 | 166.7 | 27.35 | ام 12 × 8 | 22 | 29 | 53 | 44 | 23 | 20 | 16 | 120 | 30 | M14x45 | 114.44 | 227- 81 | 5.66 | 4.06 | 4.06 | 4.17 | 15.08 | |||||
| GHH55HA | 13 | 23. 5 | 12. 5 | 95 | 155.8 | 204.8 | 36.4 | 12.9 | 139.35 | 301.26 | 7.49 | 7.01 | 7.01 | 5.49 | ||||||||||||||||
| GHH65CA | 90 | 15 | 126 | 76 | 25 | 70 | 144.2 | 200.2 | 43.1 | 25 | 15 | 15 | 63 | 53 | 26 | 22 | 18 | 150 | 35 | م 16 × 50 | 163.63 | 324.71 | 10.02 | 6.44 | 6.44 | 7.00 | 21.18 | |||
| GHH65HA | 31.5 | 120 | 203.6 | 259.6 | 47.8 | 12.9 | م 16 × 20 | 208.36 | 457.15 | 14.15 | 11.12 | 11.12 | 9.82 | |||||||||||||||||
تلميحات حول طلب دليل خطي وكتل دليل خطي:
(1) أخبرنا بعرض الدليل الخطي: على سبيل المثال 9 مم
(2) ما هو رمز حجم كتل الدليل الخطي ، الثابتة والمتنقلة؟على سبيل المثال MGN9C و HGH15CA وما إلى ذلك.
(3) ما هو طول الدليل الخطي الذي تحتاجه ، وكم عدد كتل الدليل في دليل خطي واحد ، الرجاء؟على سبيل المثال MNG91R80MM ؛1 قطعة من الكتل على دليل خطي 80 مم
