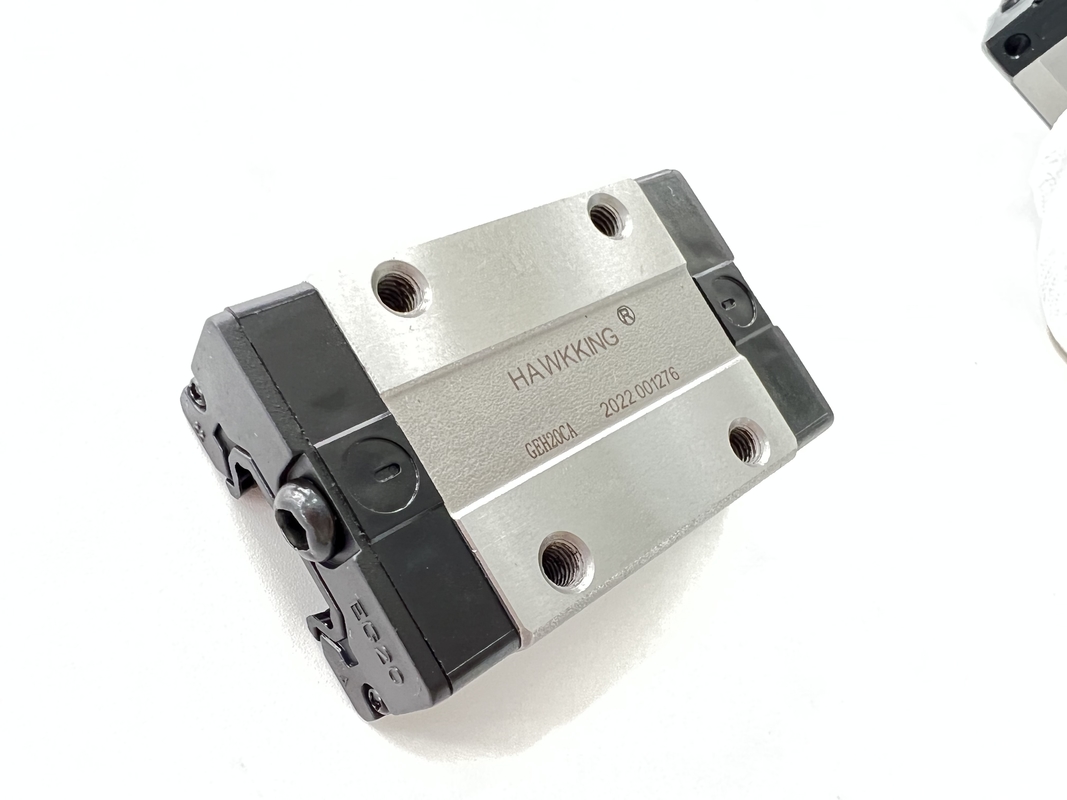

قضبان خطية عالية الدقة وعالية الصلابة

تفاصيل المنتج

اسم المنتج:

دليل السكك الحديدية الخطي

اللون:

دليل خطي فضي وأسود

تطبيق دليل خطي:

آلة CNC ، آلة كهربائية ، مخارط ، معدات طبية

طول الدليل:

6000 مم أو يمكن تخصيصها

يكتب:

دليل الحركة الخطية

نموذج:

GEH25SA GEH25CA

طلب:

آلة CNC ، نظام أوتوماتيكي

إبراز:

قضبان خطية عالية الدقة وعالية الصلابة

قضبان خطية عالية الدقة GEH25SA

وصف المنتج

نوع الفصل المنزلق البيع المباشر OEM GEH25SA GEH25CA

اسم	دليل خطي / كتلة دليل خطي
يكتب	جهاز نقل عالي السرعة للمعدات الأوتوماتيكية
مجموعة مترابطه	ما لا يقل عن 100 مم سكة خطية + قطعة منزلقة واحدة
مواد	الكروم / تحمل / الفولاذ المقاوم للصدأ
حجم الدليل	4 م أو شرط مخصص
لون	متطلبات حمراء أو سوداء أو جمركية
شكل	مستطيل
تأثير	1. التوازي والدقة العالية 2. المنزلق وقضيب التوجيه قابلين للتبديل ، مما يوفر التكلفة 3. صلابة عالية في كل الاتجاهات 4. تقليل الاحتكاك
التعبئة	1. كيس pe ، كيس فقاعة للصدمات ، تصدير الكرتون القياسية ، صندوق خشبي 2. وفقا لمتطلبات العملاء الخاصة

نموذج	حجم المجموعة (مم)			حجم الكتلة (مم)													حجم قضيب الانزلاق (مم)							تثبيت البراغي لقضبان الانزلاق بحجم	الحمل الأساسي الديناميكي الثابت	الحمل الأساسي الثابت	لحظة ثابتة مسموح بها				وزن
																											السيد kN-m	النائب كيلو نيوتن م		بلدي kN م	الكتلة كلغ		الانزلاق كجم / م
	ح	أهلاً	ن	دبليو	ب	ثنائية	ج	لي	إل	كي	كي	جي	Mxl	تي	H2	h3	ث /	هر	د	ح	د	ص	ه	(مم )	C (كيلو نيوتن)	Co (kN)
GEH15SA	24	4.5	9.5	34	26	4	-	23.1	40.1	14.8	3.5	5.7	ام 4 × 6	6	5.5	6	15	12.5	6	4.5	3.5	60	20	ام 3 × 6	5.35	9.40	0.08		0.04	0.04	0.09	1.25
GEH15CA							26	39.8	56.8	10.15															7.83	16.19	0.13		0.10	0.10	0.15
GEH20SA	28	6	11	42	32	5	-	29	50	18.75	4.15	12	M5x7	7.5	6	6	20	15.5	9.5	8.5	6	60	20	ام 5 × 6	7.23	12.74	0.13		0.06	0.06	0.15	2.08
GEH20CA							32	48.1	69.1	12.3															10.31	21.13	0.22		0.16	0.16	0.24
GEH25SA	33	7	12.5	48	35	6.5	-	35.5	59.1	21.9	4.55	12	م 6 × 9	8	8	8	23	18	11	9	7	60	20	م 6 × 20	11.40	19.50	0.23		0.12	0.12	0.25	2.67
GEH25CA							35	59	82.6	16.15															16.27	32.40	0.38		0.32	0.32	0.41
GEH30SA	42	10	16	60	40	10	-	41.5	69.5	26.75	6	12	M3xl2	9	8	9	28	23	11	9	7	80	20	م 6 × 25	16.42	28.10	0.40		0.21	0.21	0.45	4.35
GEH30CA							40	70.1	98.1	21.05															23.70	47.46	0.68		0.55	0.55	0.76
GEH35SA	48	11	18	70	50	10	-	45	75	28.5	7	12	ام 8 × 2	10	8.5	8.5	34	27.5	14	12	9	80	20	م 8 × 25	16.42	28.10	0.40		0.21	0.21	0.45	6.14
GEH35CA							50	78	108	20															33.35	64.84	0.98		0.69	0.69	1.13
