| مكان المنشأ | الصين |
| اسم العلامة التجارية | ZANE |
| إصدار الشهادات | CE，ISO |
| رقم الموديل | زان جيو |

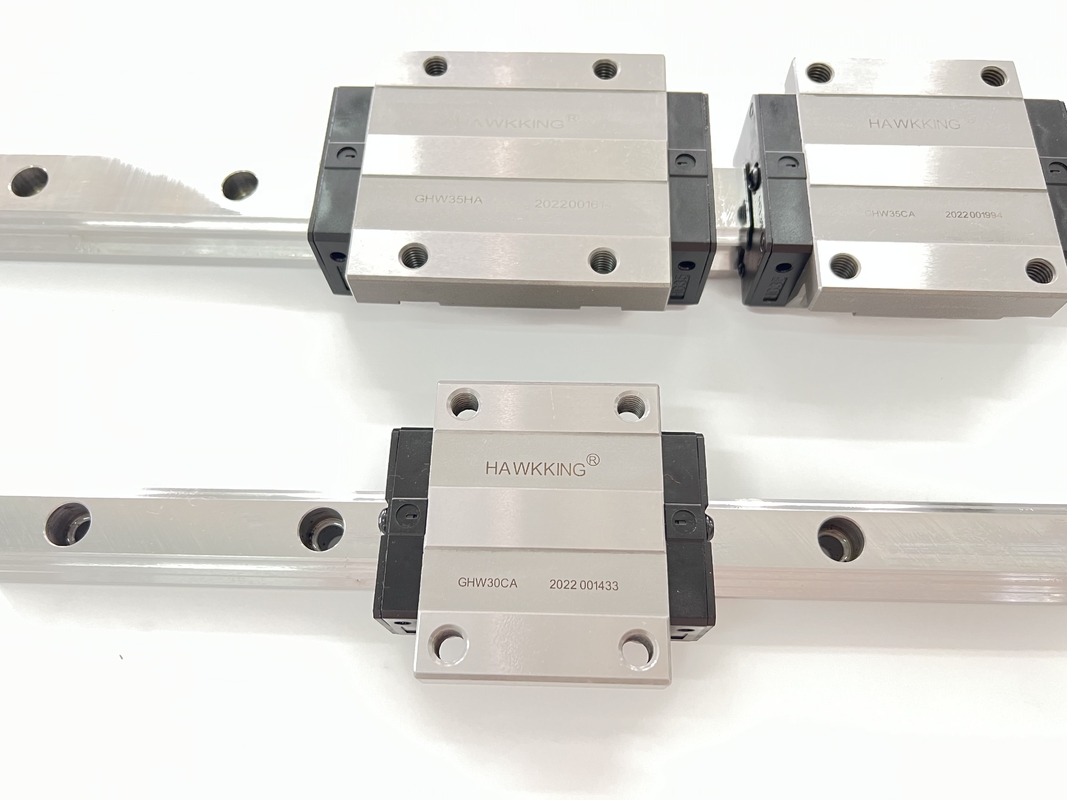

استبدال تايوان SHAC دليل خطي GEW / 15/20/25/30 / CA / SA
ميزات السكك الحديدية الخطية
1. دقة عالية الموضعية.
2.عمر طويل مع دقة حركة عالية ؛
3. يمكن الحركة بسرعة عالية مع قوة دافعة منخفضة.
4.قدرة تحميل متساوية في جميع الاتجاهات ؛
5.سهلة التركيب.
6. تزييت سهل.
7- قابلية التبادل
طلب:
المعدات الإلكترونية وآلة اختبار الشد ومعدات قياس الإحداثيات الرقمية ثلاثية الأبعاد ،
معدات دقيقة ، أدوات آلية متعددة المحاور ، مكابس ، مطحنة أدوات ، آلة قطع غاز أوتوماتيكية ،
الطابعة وآلة فرز البطاقات وآلات تعبئة المواد الغذائية والمكونات المنزلقة للآلات الصناعية الأخرى
| نموذج | حجم المجموعة (مم) | حجم الكتلة (مم) | حجم قضيب الانزلاق (مم) |
تثبيت البراغي لقضبان الانزلاق بحجم |
الحمل الأساسي الديناميكي الثابت | الحمل الأساسي الثابت | لحظة ثابتة مسموح بها | وزن | ||||||||||||||||||||||||
| السيد kN-m |
النائب كيلو نيوتن م |
بلدي kN م |
الكتلة كلغ |
الانزلاق كجم / م |
||||||||||||||||||||||||||||
| ح | أهلاً | ن | دبليو | ب | ثنائية | ج | L1 | إل | كي | K2 | جي | م | تي | تي | h2 | h3 | Wr | هر | د | ح | د | ص | ه | (nnn) | C (كيلو نيوتن) | Co (kN) | ||||||
| GEW15SA | 24 | 4.5 | 18.5 | 52 | 41 | 5.5 | - | 23.1 | 40.1 | 14.8 | 3.5 | 5.7 | M5 / φ4.5 | 5 | 7 | 5.5 | 6 | 15 | 12.5 | 6 | 4.5 | 3.5 | 60 | 20 | ام 3 × 6 | 5.35 | 9.40 | 0.08 | 0.04 | 0.04 | 0.12 | 1.25 |
| GEW15CA | 26 | 39.8 | 56.8 | 10.15 | 7.83 | 16.19 | 0.13 | 0.10 | 0.10 | 0.21 | ||||||||||||||||||||||
| GEW20SA | 28 | 6 | 19.5 | 59 | 49 | 5 | - | 29 | 50 | 18.75 | 415 | 12 | M6 / φ5.5 | 7 | 9 | 6 | 6 | 20 | 15.5 | 9.5 | 8.5 | 6 | 60 | 20 | ام 5 × 6 | 7.23 | 12.74 | 0.13 | 0.06 | 0.06 | 0.19 | 2.08 |
| GEW20CA | 32 | 48.1 | 69.1 | 12.3 | 10.31 | 21.13 | 0.22 | 0.16 | 0.16 | 0.32 | ||||||||||||||||||||||
|
GEW25SA GEW25CA |
33 | 7 | 25 | 73 | 60 | 6.5 | 一 | 35.5 | 59.1 | 21.9 | 4.55 | 12 | M8 / φ7 | ز | 10 | 8 | 8 | 23 | 18 | 11 | 9 | 7 | 60 | 20 | م 6 × 20 | 11.40 | 19.50 | 0.23 | 0.12 | 0.12 | 0.35 | 2.67 |
| 35 | 59 | 82.6 | 16.15 | 16.27 | 32.40 | 0.38 | 0.32 | 0.32 | 0.59 | |||||||||||||||||||||||
| GEW30SA | 42 | 10 | 31 | 90 | 72 | 9 | - | 41.5 | 69.5 | 26.75 | 6 | 12 | M10 / φ9 | 7 | 10 | 8 | 9 | 28 | 23 | 11 | 9 | 7 | 80 | 20 | م 6 × 25 | 16.42 | 28.10 | 0.40 | 0.21 | 0.21 | 0.62 | 4.35 |
| GEW30CA | 40 | 70.1 | 98.1 | 21.05 | 23.70 | 47.46 | 0.68 | 0.55 | 0.55 | 1.04 | ||||||||||||||||||||||
| GEW35SA | 48 | 11 | 33 | 100 | 82 | 9 | - | 45 | 75 | 28.5 | 7 | 7 | M10 / φ9 | 10 | 13 | & 5 | & 5 | 34 | 27.5 | 14 | 12 | 9 | 80 | 20 | م 6 × 25 | 16.42 | 28.10 | 0.40 | 0.21 | 0.21 | 0.62 | 4.35 |
| GEW35CA | 50 | 78 | 108 | 20 | 23.70 | 47.46 | 0.68 | 0.55 | 0.55 | 1.04 | ||||||||||||||||||||||
