| مكان المنشأ | الصين |
| اسم العلامة التجارية | ZANE |
| إصدار الشهادات | CE，ISO |
| رقم الموديل | سفستيبي |

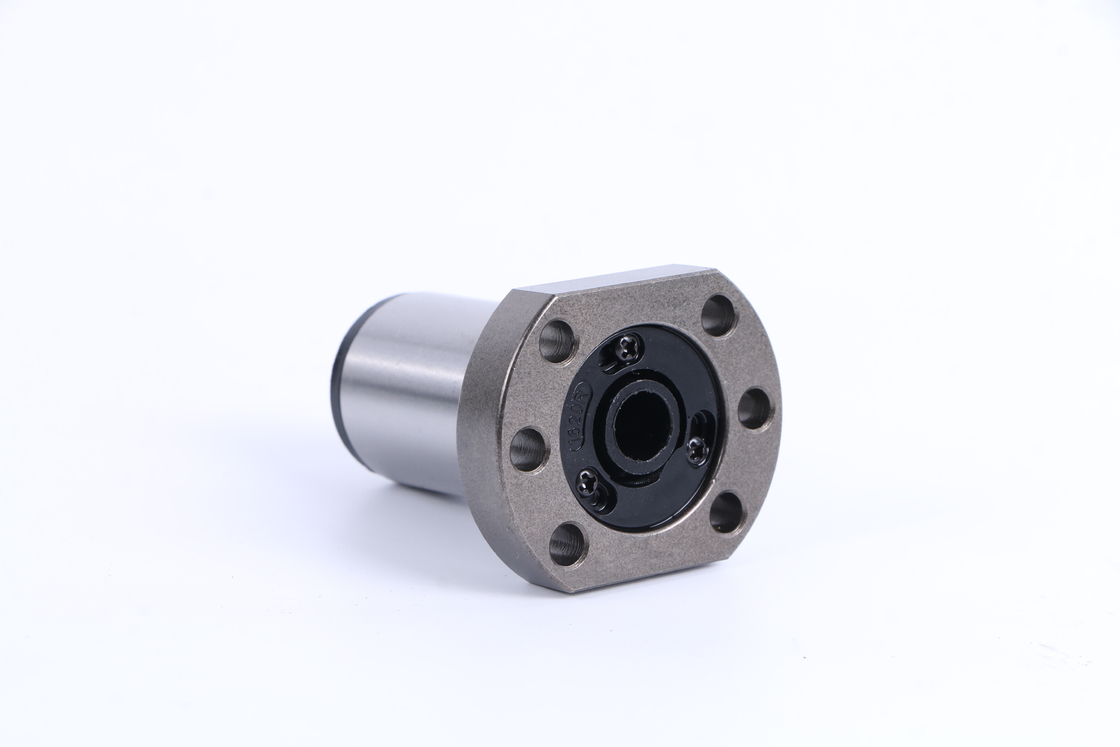

الكرة اللولبية مع البندق Sfur1610 قطرها 16 مم مع الرصاص 10 مم SFSTYPE
نظرة عامة على المنتجات
موثوقية عالية
لدى TBI MOTION أو ERSK ball screw معايير صارمة للغاية لمراقبة الجودة تغطي كل عملية إنتاج.مع التشحيم والاستخدام المناسبين ، يمكن التشغيل بدون مشاكل لفترة طويلة من الوقت.
عملية سلسة
الكفاءة العالية للبراغي الكروية تتفوق بشكل كبير على البراغي التقليدية.العزم المطلوب أقل من 30٪.يمكن تغيير الحركة الخطية بسهولة من الحركة الدوارة.
| نموذج | القطر الخارجي | قيادة | قطر الكرة الفولاذية | حجم الجوز | لفات حبة | تحميل ديناميكي | تحميل تصنيف ثابت |
جامد kgf / ميكرومتر |
||||||||
| د | أنا | دا | د | أ | ب | إل | دبليو | ح | X | س | ن | كاليفورنيا | Coa | ك | ||
| 01205-B1 | 12 | 5 | 2.5 | 24 | 40 | 10 | 31 | 32 | 30 | 4 | 5 | - | 2.8X1 | 661 | 1316 | 19 |
| 01210-B1 | 10 | 2.5 | 24 | 40 | 10 | 48.5 | 32 | 30 | 4 | 5 | - | 2.8X1 | 642 | 1287 | 19 | |
| 01605-C1 | 15 | 5 | 2. 778 | 28 | 48 | 10 | 38 | 38 | 40 | 5 | 5 | م 6 | 3.8 × 1 | 1112 | 2507 | 30 |
| 01610-B1 | 10 | 2. 778 | 28 | 48 | 10 | 47 | 38 | 40 | 5 | 5 | م 6 | 2.8X1 | 839 | 1821 | 23 | |
| 01616-A1 | 16 | 2. 778 | 28 | 48 | 10 | 45 | 38 | 40 | 5 | 5 | م 6 | 1.8X1 | 552 | 1137 | 14 | |
| 01616-B1 | 16 | 2. 778 | 28 | 48 | 10 | 61 | 38 | 40 | 5 | 5 | م 6 | 2.8X1 | 808 | 1769 | 22 | |
| 01620-A1 | 20 | 2. 778 | 28 | 48 | 10 | 57 | 38 | 40 | 5 | 5 | م 6 | 1.8X1 | 554 | 1170 | 14 | |
| 02005-C1 | 20 | 5 | 3. 175 | 36 | 58 | 10 | 40 | 47 | 44 | 6 | 6 | م 6 | 3.8 × 1 | 1484 | 3681 | 37 |
| 02006-D1 | 6 | 3. 175 | 36 | 58 | 10 | 50 | 47 | 44 | 6 | 6 | م 6 | 4.8 × 1 | 1811 | 4644 | 47 | |
| 02008-D1 | 8 | 3. 175 | 36 | 58 | 10 | 60 | 47 | 44 | 6 | 6 | م 6 | 4.8 × 1 | 1863 | 4861 | 50 | |
| 02010-C1 | 10 | 3. 175 | 36 | 58 | 10 | 60 | 47 | 44 | 6 | 6 | م 6 | 3.8 × 1 | 1516 | 3833 | 40 | |
| 02020-A1 | 20 | 3. 175 | 36 | 58 | 10 | 57 | 47 | 44 | 6 | 6 | م 6 | 1.8X1 | 764 | 1758 | 19 | |
| 02020-B1 | 20 | 3. 175 | 36 | 58 | 10 | 77 | 47 | 44 | 6 | 6 | م 6 | 2.8X1 | 1118 | 2734 | 29 | |
| 02505-C1 | 25 | 5 | 3.175 | 40 | 62 | 10 | 40 | 51 | 48 | 6 | 6 | م 6 | 3.8 × 1 | 1650 | 4658 | 43 |
| 02506-D1 | 6 | 3.175 | 40 | 62 | 10 | 50 | 51 | 48 | 6 | 6 | م 6 | 4.8 × 1 | 2015 | 5879 | 55 | |
| 02508-D1 | 8 | 3.175 | 40 | 62 | 10 | 60 | 51 | 48 | 6 | 6 | م 6 | 4.8 × 1 | 2009 | 5867 | 56 | |
| 02510-C1 | 10 | 3.175 | 40 | 62 | 12 | 62 | 51 | 48 | 6 | 6 | م 6 | 3.8 × 1 | 1638 | 4633 | 45 | |
| 02520-C1 | 20 | 3. 969 | 40 | 62 | 12 | 80 | 51 | 48 | 6 | 6 | م 6 | 2.8X1 | 1430 | 2803 | 35 | |
| 02525-A1 | 25 | 3.175 | 40 | 62 | 12 | 70 | 51 | 48 | 6 | 6 | م 6 | 1.8X1 | 843 | 2199 | 22 | |
| 02525-B1 | 25 | 3.175 | 40 | 62 | 12 | 95 | 51 | 48 | 6 | 6 | م 6 | 2.8X1 | 1232 | 3421 | 34 | |
| 02505-C1 | 32 | 5 | 3. 175 | 50 | 80 | 12 | 42 | 65 | 62 | 9 | م 6 | 3.8 × 1 | 1839 | 6026 | 51 | |
| 03206-D1 | 6 | 3. 175 | 50 | 80 | 12 | 51 | 65 | 62 | 9 | م 6 | 4.8 × 1 | 2247 | 7608 | 65 | ||
| نموذج | القطر الخارجي | قيادة | قطر الكرة الفولاذية | حجم الجوز | لفات حبة | تحميل ديناميكي | تحميل تصنيف ثابت |
جامد kgf / ميكرومتر |
|||||||
| د | أنا | دا | د | أ | ب | إل | دبليو | ح | X | س | ن | كاليفورنيا | Coa | ك | |
| 03208-D1 | 31 | 8 | 3.969 | 50 | 80 | 12 | 62 | 65 | 62 | 9 | م 6 | 4.8 × 1 | 3015 | 9181 | 68 |
| 03210-C1 | 10 | 3. 969 | 50 | 80 | 13 | 62 | 65 | 62 | 9 | م 6 | 3.8 × 1 | 2460 | 7255 | 55 | |
| 03220-B1 | 20 | 3. 969 | 50 | 80 | 12 | 80 | 65 | 62 | 9 | م 6 | 2.8X1 | 1907 | 5482 | 43 | |
| 03232-A1 | 32 | 3. 969 | 50 | 80 | 13 | 84 | 65 | 62 | 9 | م 6 | 1.8X1 | 1257 | 3426 | 27 | |
| 03232-B1 | 32 | 3. 969 | 50 | 80 | 13 | 116 | 65 | 62 | 9 | م 6 | 2.8X1 | 1838 | 5329 | 42 | |
| 04005-C1 | 40 | 5 | 3.175 | 63 | 93 | 15 | 45 | 78 | 70 | 9 | م 8 | 3.8 × 1 | 2018 | 7589 | 60 |
| 04006-D1 | 6 | 3.175 | 63 | 93 | 14 | 50 | 78 | 70 | 9 | م 6 | 4.8 × 1 | 2467 | 9583 | 77 | |
| 04008-D1 | 38 | 8 | 3. 969 | 63 | 93 | 14 | 61 | 78 | 70 | 9 | م 6 | 4.8 × 1 | 3327 | 11491 | 81 |
| 04010-C1 | 10 | 6. 350 | 63 | 93 | 14 | 63 | 78 | 70 | 9 | م 8 | 3.8 × 1 | 5035 | 13943 | 67 | |
| 04020-B1 | 20 | 6. 350 | 63 | 93 | 14 | 82 | 78 | 70 | 9 | م 8 | 2.8X1 | 3959 | 10715 | 54 | |
| 04040-A1 | 40 | 6. 350 | 63 | 93 | 15 | 105 | 78 | 70 | 9 | م 8 | 1.8X1 | 2585 | 6648 | 34 | |
| 04040-B1 | 40 | 6. 350 | 63 | 93 | 15 | 145 | 78 | 70 | 9 | م 8 | 2.8X1 | 3780 | 10341 | 52 | |
| 05005-C1 | 50 | 5 | 3.175 | 75 | 110 | 15 | 45 | 93 | 85 | 11 | م 8 | 3.8 × 1 | 2207 | 9542 | 68 |
| 05010-C1 | 48 | 10 | 6. 350 | 75 | 110 | 18 | 68 | 93 | 85 | 11 | م 8 | 3.8 × 1 | 5638 | 17852 | 79 |
| 05012-C1 | 12 | 6. 350 | 75 | 110 | 18 | 75 | 93 | 85 | 11 | م 8 | 3.8 × 1 | 5632 | 17836 | 81 | |
| 05020-C1 | 20 | 6. 350 | 75 | 110 | 18 | 108 | 93 | 85 | 11 | م 8 | 3.8 × 1 | 5749 | 18485 | 87 | |
| 05050-A1 | 50 | 6. 350 | 75 | 110 | 18 | 125 | 93 | 85 | 11 | م 8 | 1.8X1 | 2946 | 8749 | 42 | |
| 05050-B1 | 50 | 6. 350 | 75 | 110 | 18 | 175 | 93 | 85 | 11 | م 8 | 2.8X1 | 4308 | 13610 | 65 | |
| 06310-C1 | 61 | 10 | 6. 350 | 90 | 125 | 18 | 70 | 108 | 95 | 11 | م 8 | 3.8 × 1 | 6343 | 23308 | 94 |
| 06316-C1 | 16 | 6. 350 | 90 | 125 | 18 | 95 | 108 | 95 | 11 | م 8 | 3.8 × 1 | 6327 | 23262 | 100 | |
| 06320-C1 | 20 | 7.144 | 95 | 135 | 20 | 116 | 115 | 100 | 13.5 | م 8 | 3.8 × 1 | 7493 | 26424 | 105 | |
| 00810-C1 | 77 | 10 | 6. 350 | 105 | 145 | 20 | 70 | 125 | 110 | 13.5 | م 8 | 3.8 × 1 | 6980 | 29563 | 105 |
| 00820-C1 | 20 | 9. 525 | 125 | 165 | 25 | 120 | 145 | 130 | 13.5 | م 8 | 3.8 × 1 | 12145 | 43598 | 128 | |
| 10020-C1 | 96 | 20 | 12.7 | 150 | 202 | 30 | 124 | 176 | 155 | 17.5 | م 8 | 3.8 × 1 | 19633 | 70408 | 152 |
