| مكان المنشأ | الصين |
| اسم العلامة التجارية | ZANE |
| إصدار الشهادات | CE，ISO |
| رقم الموديل | GHH-CA / GHH-HA |

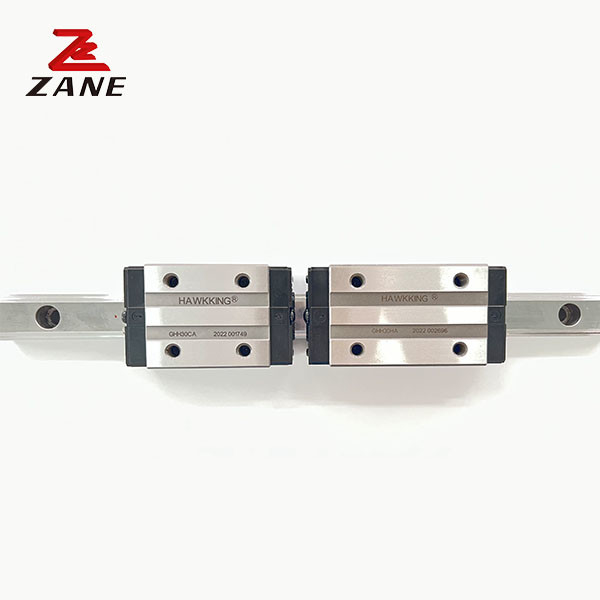

HGH15 HGH20 HGH25 HGH30 الطول المحدد خطوطي المرشدين السكك الحديدية
متى يجب استخدام الدلائل الخطية؟
يمكن استخدام الدليل الخطي لدعم الأحمال الثقيلة وتسهيل نقل الأشياء في اتجاه خطي واحد وهي مثالية عندما لا تحتاج إلى حركة تلسكوبية.يمكن استخدامها إما لدعم الوزن الكامل للكائن، مما يسهل تحريكها بواسطة عنصر تشغيل ، أو استخدامها لدعم نهاية واحدة من الكائن ، بينما يتم دعم الطرف الآخر بواسطة عنصر التشغيل.هذه الحالة الأخيرة تجعل الدلائل الخطية مقارنة مثالية مع أجهزة التشغيل لدينا المسار، في حين أن الحالة الأولى يمكن أن تكون مفيدة مع أي من محركاتنا الخطية. كما هو الحال مع في آلات CNC والطابعات ثلاثية الأبعاد، يمكن أيضا استخدام أدلة خطية لحماية مكونات المحرك من الحمل غير السليم.إذا كان لديك مخاوف من الحمل الجانبي في التصميم الخاص بك، يمكنك استخدام أدلة خطية لتعزيز التصميم الخاص بك وحماية جهاز التشغيل الخاص بك.غالباً ما ترى أدلة خطية تستخدم في هذا لحماية أجهزة أكثر حساسية للحمل، مثل المسامير الرصاص.
| النموذج | حجم الجمع (ملم) | حجم الكتلة ((ملم) | حجم السكة الحديدية ((ملم) |
أدوات التثبيت الحجم |
الحمل الديناميكي الأساسي الثابت | الحمل الأساسي الثابت الثابت | اللحظة الساكنة المسموح بها | وزن | ||||||||||||||||||||||
|
السّيد (كين) |
MP kNf |
كينوفي |
الكتلة كيلوغرام |
الشريحة كغ/ن |
||||||||||||||||||||||||||
| هـ | هـأنا | ن | W | ب | بأنا | ج | لي | (ل) | كأنا | G | Mxl | T | h2 | h3 | WR | هـR | د | h | د | (ب) | E | (ملم) | C (((kN) | Co ((kN) | ||||||
| GHH15CA | 28 | 4.3 | 9.5 | 34 | 26 | 4 | 26 | 39.4 | 61.4 | 10 | 5.3 | M4x5 | 6 | 7.95 | 7.7 | 15 | 15 | 7.5 | 5.3 | 4.5 | 60 | 20 | M4xl6 | 11.38 | 25.31 | 0.17 | 0.15 | 0.15 | 0.18 | 1.45 |
| GHH20CA | 30 | 4.6 | 12 | 44 | 32 | 6 | 36 | 50.5 | 77.5 | 12.25 | 12 | M5x6 | 8 | 6 | 7 | 20 | 17.5 | 9.5 | 8.5 | 6 | 60 | 20 | M5xl6 | 17.75 | 37.84 | 0.38 | 0.27 | 0.27 | 0.30 | 2.21 |
| GHH20HA | 50 | 65.2 | 92.2 | 12.6 | 21.18 | 48.84 | 0.48 | 0.47 | 0.47 | 0.39 | ||||||||||||||||||||
| GHH25CA | 40 | 5.5 | 48 | 35 | 6.5 | 35 | 58 | 84 | 16.8 | 12 | M6x8 | 8 | 10 | 23 | 22 | 11 | 9 | 7 | 60 | 20 | M6x20 | 26.48 | 56.19 | 0.64 | 0.51 | 0.51 | 0. 51 | 3.21 | ||
| GHH25HA | 12.5 | 50 | 78.6 | 104.6 | 19.6 | 32. 75 | 76.00 | 0.87 | 0.88 | 0.88 | 0.69 | |||||||||||||||||||
| GHH30CA | 45 | 6 | 16 | 60 | 40 | 10 | 40 | 70 | 97.4 | 20.25 | 12 | M8xl0 | 8.5 | 9.5 | 28 | 26 | 14 | 12 | 9 | 80 | 20 | 38.74 | 83.06 | 1.06 | 0.85 | 0.85 | 0.88 | 4. 47 | ||
| GHH30HA | 60 | 93 | 120.4 | 21.75 | 13.8 | M8x2ij | 47.27 | 110.13 | 1.40 | 1.47 | 1.47 | 1.16 | ||||||||||||||||||
| GHH35CA | 55 | 18 | 70 | 50 | 10 | 50 | 80 | 112.4 | 20.6 | 12 | 16 | 19.6 | 34 | 29 | 14 | 12 | 9 | 80 | 20 | 49.52 | 102.87 | 1.73 | 1.20 | 1. 20 | 1.45 | 6. 30 | ||||
| GHH35HA | 1.5 | 72 | 105.8 | 138.2 | 22.5 | M8xl2 | 60.21 | 136.31 | 2.29 | 2.08 | 2.08 | 1.92 | ||||||||||||||||||
| GHH45CA | 70 | 9.5 | 86 | 60 | 13 | 60 | 97 | 139.4 | 23 | M10xl7 | 16 | 45 | 38 | 20 | 17 | 14 | 105 | M12x35 | 77.57 | 155.93 | 3.01 | 2.35 | 2.35 | 2.73 | 10.41 | |||||
| GHH45HA | 20.5 | 80 | 128.8 | 171.2 | 28.9 | 8 ليرة. | 30.5 | 22.5 | 94.54 | 207.12 | 4.00 | 4.07 | 4.07 | 3.61 | ||||||||||||||||
| GHH55CA | 80 | 100 | 75 | 75 | 117.7 | 166.7 | 27.35 | M12xl8 | 22 | 29 | 53 | 44 | 23 | 20 | 16 | 120 | 30 | M14x45 | 114.44 | 227. 81 | 5.66 | 4.06 | 4.06 | 4.17 | 15.08 | |||||
| GHH55HA | 13 | 23. 5 | 12. 5 | 95 | 155.8 | 204.8 | 36.4 | 12.9 | 139.35 | 301.26 | 7.49 | 7.01 | 7.01 | 5.49 | ||||||||||||||||
| GHH65CA | 90 | 15 | 126 | 76 | 25 | 70 | 144.2 | 200.2 | 43.1 | 25 | 15 | 15 | 63 | 53 | 26 | 22 | 18 | 150 | 35 | M16x50 | 163.63 | 324.71 | 10.02 | 6.44 | 6.44 | 7.00 | 21.18 | |||
| GHH65HA | 31.5 | 120 | 203.6 | 259.6 | 47.8 | 12.9 | M16x20 | 208.36 | 457.15 | 14.15 | 11.12 | 11.12 | 9.82 | |||||||||||||||||
نصائح لطلب الدليل الخطي وكتل الدليل الخطي:
(1) أخبرنا عرض الدليل الخطي: على سبيل المثال 9mm
(2) ما هو رمز الحجم للكتل الموجهة الخطية، من فضلكم؟ على سبيل المثال MGN9C، HGH15CA، وما إلى ذلك.
(3) ما هو طول دليل خطي تحتاج، وكم كتلة دليل في دليل خطي واحد، الرجاء؟ على سبيل المثال MNG91R80MM؛ 1 قطعة من الكتل على دليل خطي 80mm
إضافة إلى ذلك ، يجب أن يكون هناك إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة.
مزايانا لسلسلة HG الخطي:
1. نظام وحدات الزحف الكامل بدقة عالية ويمكن نقلها دون انحراف.
2-عمر استخدام طويل.
3تسليم سريع وخدمة جيدة
4.مخزون كبيروالبيع بالجملة للشرائح المنخفضة.
5الـ ISO9001:2008
6. تنافسيةالسعر، الجودة الجيدة، تسليم سريع.
7.استجابة سريعةرسائل البريد الإلكتروني أو حل الأسئلة بسرعة
8تعاون و خدمة صادقة
