| مكان المنشأ | الصين |
| اسم العلامة التجارية | ZANE |
| إصدار الشهادات | CE，ISO |
| رقم الموديل | GHH-CA / GHH-HA |

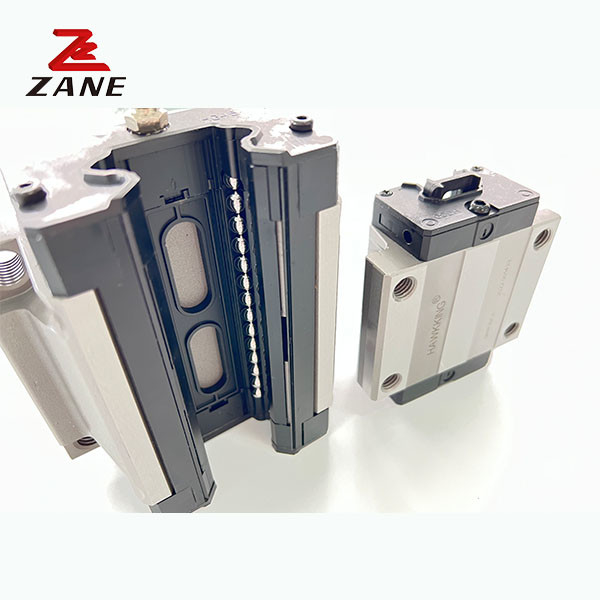

استبدال تايوان HIWIN محملة السكك الحديدية توجيه الدقة آلة كرة خطية دليل
كتلة واحدة على حديد واحد
بالنسبة لمجموعة تتكون من رصيف دليل واحد وكتلة محملة واحدة ، فإن تخفيفات الارتفاع (1) والعرض (2) للمجموعة مهمة ليس فقط لتثبيت الرصيف إلى قاعدته ،ولكن أيضا لتركيب حمولة خارجية أو أدوات إلى كتلة المحاملفي هذا التكوين، فإن متطلبات تحديد الموقع للتطبيق هي العامل الرئيسي في اختيار فئة الدقة. على سبيل المثال،التطبيقات التي تستخدم أدوات صلبة أو التي تحتاج إلى الحفاظ على تسامح ضيق لموقف الحمولة يجب أن تستخدم كتلة محامل أعلى دقة وخطوط توجيه.
| النموذج | حجم الجمع (ملم) | حجم الكتلة ((ملم) | حجم السكة الحديدية ((ملم) |
أدوات التثبيت الحجم |
الحمل الديناميكي الأساسي الثابت | الحمل الأساسي الثابت الثابت | اللحظة الساكنة المسموح بها | وزن | ||||||||||||||||||||||
|
السّيد (كين) |
MP kNf |
كينوفي |
الكتلة كيلوغرام |
الشريحة كغ/ن |
||||||||||||||||||||||||||
| هـ | هـأنا | ن | W | ب | بأنا | ج | لي | (ل) | كأنا | G | Mxl | T | h2 | h3 | WR | هـR | د | h | د | (ب) | E | (ملم) | C (((kN) | Co ((kN) | ||||||
| GHH15CA | 28 | 4.3 | 9.5 | 34 | 26 | 4 | 26 | 39.4 | 61.4 | 10 | 5.3 | M4x5 | 6 | 7.95 | 7.7 | 15 | 15 | 7.5 | 5.3 | 4.5 | 60 | 20 | M4xl6 | 11.38 | 25.31 | 0.17 | 0.15 | 0.15 | 0.18 | 1.45 |
| GHH20CA | 30 | 4.6 | 12 | 44 | 32 | 6 | 36 | 50.5 | 77.5 | 12.25 | 12 | M5x6 | 8 | 6 | 7 | 20 | 17.5 | 9.5 | 8.5 | 6 | 60 | 20 | M5xl6 | 17.75 | 37.84 | 0.38 | 0.27 | 0.27 | 0.30 | 2.21 |
| GHH20HA | 50 | 65.2 | 92.2 | 12.6 | 21.18 | 48.84 | 0.48 | 0.47 | 0.47 | 0.39 | ||||||||||||||||||||
| GHH25CA | 40 | 5.5 | 48 | 35 | 6.5 | 35 | 58 | 84 | 16.8 | 12 | M6x8 | 8 | 10 | 23 | 22 | 11 | 9 | 7 | 60 | 20 | M6x20 | 26.48 | 56.19 | 0.64 | 0.51 | 0.51 | 0. 51 | 3.21 | ||
| GHH25HA | 12.5 | 50 | 78.6 | 104.6 | 19.6 | 32. 75 | 76.00 | 0.87 | 0.88 | 0.88 | 0.69 | |||||||||||||||||||
| GHH30CA | 45 | 6 | 16 | 60 | 40 | 10 | 40 | 70 | 97.4 | 20.25 | 12 | M8xl0 | 8.5 | 9.5 | 28 | 26 | 14 | 12 | 9 | 80 | 20 | 38.74 | 83.06 | 1.06 | 0.85 | 0.85 | 0.88 | 4. 47 | ||
| GHH30HA | 60 | 93 | 120.4 | 21.75 | 13.8 | M8x2ij | 47.27 | 110.13 | 1.40 | 1.47 | 1.47 | 1.16 | ||||||||||||||||||
| GHH35CA | 55 | 18 | 70 | 50 | 10 | 50 | 80 | 112.4 | 20.6 | 12 | 16 | 19.6 | 34 | 29 | 14 | 12 | 9 | 80 | 20 | 49.52 | 102.87 | 1.73 | 1.20 | 1. 20 | 1.45 | 6. 30 | ||||
| GHH35HA | 1.5 | 72 | 105.8 | 138.2 | 22.5 | M8xl2 | 60.21 | 136.31 | 2.29 | 2.08 | 2.08 | 1.92 | ||||||||||||||||||
| GHH45CA | 70 | 9.5 | 86 | 60 | 13 | 60 | 97 | 139.4 | 23 | M10xl7 | 16 | 45 | 38 | 20 | 17 | 14 | 105 | M12x35 | 77.57 | 155.93 | 3.01 | 2.35 | 2.35 | 2.73 | 10.41 | |||||
| GHH45HA | 20.5 | 80 | 128.8 | 171.2 | 28.9 | 8 ليرة. | 30.5 | 22.5 | 94.54 | 207.12 | 4.00 | 4.07 | 4.07 | 3.61 | ||||||||||||||||
| GHH55CA | 80 | 100 | 75 | 75 | 117.7 | 166.7 | 27.35 | M12xl8 | 22 | 29 | 53 | 44 | 23 | 20 | 16 | 120 | 30 | M14x45 | 114.44 | 227. 81 | 5.66 | 4.06 | 4.06 | 4.17 | 15.08 | |||||
| GHH55HA | 13 | 23. 5 | 12. 5 | 95 | 155.8 | 204.8 | 36.4 | 12.9 | 139.35 | 301.26 | 7.49 | 7.01 | 7.01 | 5.49 | ||||||||||||||||
| GHH65CA | 90 | 15 | 126 | 76 | 25 | 70 | 144.2 | 200.2 | 43.1 | 25 | 15 | 15 | 63 | 53 | 26 | 22 | 18 | 150 | 35 | M16x50 | 163.63 | 324.71 | 10.02 | 6.44 | 6.44 | 7.00 | 21.18 | |||
| GHH65HA | 31.5 | 120 | 203.6 | 259.6 | 47.8 | 12.9 | M16x20 | 208.36 | 457.15 | 14.15 | 11.12 | 11.12 | 9.82 | |||||||||||||||||
نصائح لطلب الدليل الخطي وكتل الدليل الخطي:
(1) أخبرنا عرض الدليل الخطي: على سبيل المثال 9mm
(2) ما هو رمز الحجم للكتل الموجهة الخطية، من فضلكم؟ على سبيل المثال MGN9C، HGH15CA، وما إلى ذلك.
(3) ما هو طول دليل خطي تحتاج، وكم كتلة دليل في دليل خطي واحد، الرجاء؟ على سبيل المثال MNG91R80MM؛ 1 قطعة من الكتل على دليل خطي 80mm
إضافة إلى ذلك ، يجب أن يكون هناك إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة.
مزايانا لسلسلة HG الخطي:
1. نظام وحدات الزحف الكامل بدقة عالية ويمكن نقلها دون انحراف.
2-عمر استخدام طويل.
3تسليم سريع وخدمة جيدة
4.مخزون كبيروالبيع بالجملة للشرائح المنخفضة.
5الـ ISO9001:2008
6. تنافسيةالسعر، الجودة الجيدة، تسليم سريع.
7.استجابة سريعةرسائل البريد الإلكتروني أو حل الأسئلة بسرعة
8تعاون و خدمة صادقة
