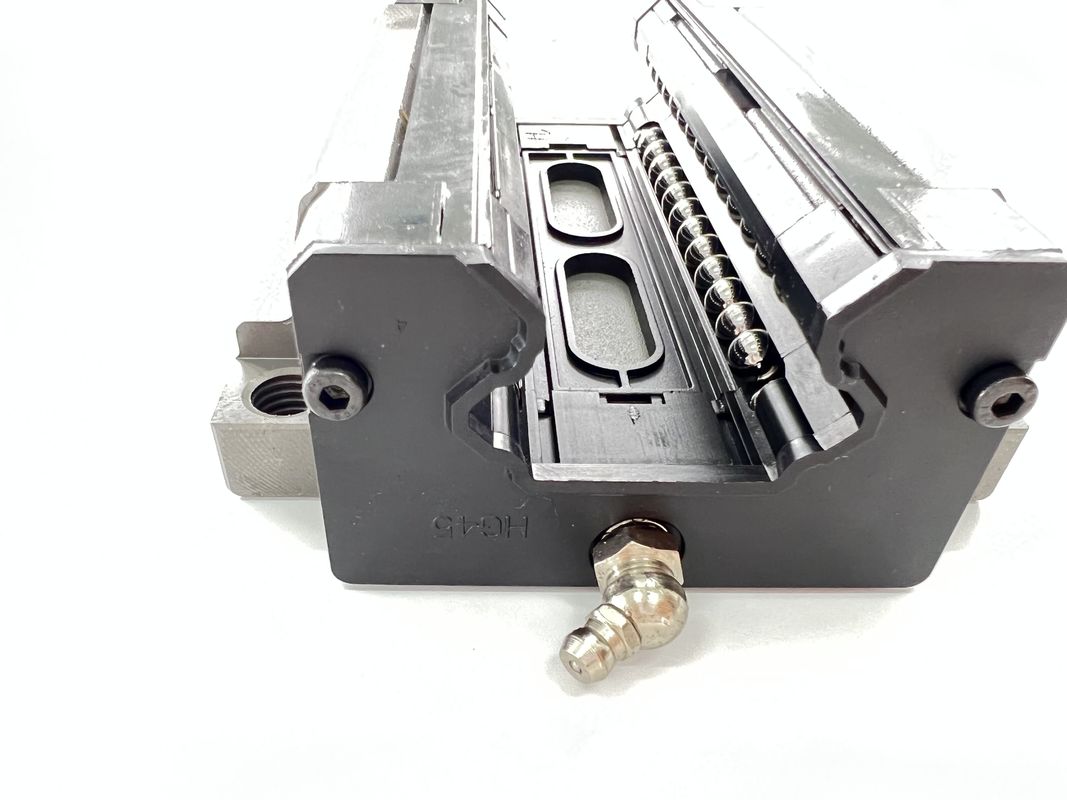

HGW20 سكة التوجيه الخطية ذات الطول المخصص والكتلة لآلة CNC
تم تصميم الحزات الدليلية الخطية من سلسلة HG بسعة تحميل وصلابة أعلى من المنتجات المماثلة الأخرى ذات القوس الدائري
تحسين الأخدود والهيكل.يتميز بتصنيفات تحميل متساوية في الاتجاهات الشعاعية والقطرية العكسية والجانبية
المحاذاة الذاتية لامتصاص خطأ التثبيت.وبالتالي ، يمكن للحواجز الإرشادية الخطية من سلسلة HG تحقيق عمر طويل مع سرعة عالية وعالية
الدقة والحركة الخطية السلسة.
ما هي ميزات؟
صلابة عالية في جميع الاتجاهات الأربعة
نظرًا لتصميم أربعة صفوف ، فإن الدليل الخطي لسلسلة HG له معدلات تحميل متساوية في الشعاعي ، والشعاعي العكسي والجانبي
الاتجاهات.علاوة على ذلك ، يوفر أخدود القوس الدائري عرضًا واسعًا للتلامس بين الكرات ومسار الأخدود ، مما يسمح بأحمال كبيرة مسموح بها وصلابة عالية
| نموذج | حجم المجموعة (مم) | حجم الكتلة (مم) | حجم قضيب الانزلاق (مم) | تثبيت البراغي لقضبان الانزلاق | الحمل الأساسي الديناميكي الثابت | الحمل الأساسي الثابت | لحظة ثابتة مسموح بها | وزن | ||||||||||||||||||||||||||
| السيد kN-m | النائب | بلدي kN م | الكتلة | الانزلاق | ||||||||||||||||||||||||||||||
| ح | أهلاً | ن | دبليو | ب | ثنائية | ج | يو | إل | Kl | جي | م (أ / ب) | تي | تي | h2 | h3 | Wr | هر | د | ح | د | ص | ه | (مم) | C (كيلو نيوتن) | C0 (كيلو نيوتن) | |||||||||
| GHW15CA | 24 | 4.3 | 16 | 47 | 38 | 4.5 | 30 | 39.4 | 61.4 | 8 | 5.3 | M5 / φ4.5 | 6 | 8.9 | 3.95 | 3.7 | 15 | 15 | 7.5 | 5.3 | 4.5 | 60 | 20 | ام 4 × 12 | 11. 38 | 25.31 | 0.17 | 0.15 | 0.15 | 0.17 | 1.45 | |||
| GHW20CA | 30 | 4.6 | 21.5 | 63 | 53 | 5 | 40 | 50.5 | 77.5 | 10.25 | 12 | M6 / φ6 | 8 | 10 | 6 | 7 | 20 | 17.5 | 9.5 | 8.5 | 6 | 60 | 20 | ام 5 × 6 | 17.75 | 37.84 | 0.38 | 0.27 | 0.27 | 0.40 | 2.21 | |||
| GHW20HA | 65.2 | 92.2 | 17.6 | 21.18 | 48.84 | 0.48 | 0.47 | 0.47 | 0.52 | |||||||||||||||||||||||||
| GHW25CA | 36 | 5.5 | 23.5 | 70 | 57 | 6.5 | 45 | 58 | 84 | 11.8 | 12 | M8 / φ77 | 8 | 14 | 6 | 9 | 23 | 22 | 11 | 9 | 7 | 60 | 20 | م 6 × 20 | 26.48 | 56.19 | 0.64 | 0.51 | 0.51 | 0.59 | 3.21 | |||
| GHW25HA | 78.6 | 104.6 | 22.1 | 32.75 | 76.00 | 0.87 | 0.88 | 0.88 | 0.80 | |||||||||||||||||||||||||
| GHW30CA | 42 | 6 | 31 | 90 | 72 | 9 | 52 | 70 | 97.4 | 14.25 | 12 | M10 / φ9 | 8.5 | 16 | 6.5 | 10.8 | 28 | 26 | 14 | 12 | 9 | 80 | 20 | م 8 × 25 | 38.74 | 83.06 | 1.06 | 0.85 | 0.85 | 1.09 | 4.47 | |||
| GHW30HA | 93 | 120.4 | 25.75 | 47.27 | 110.13 | 1.40 | 1.47 | 1.47 | 1.44 | |||||||||||||||||||||||||
| GHW35CA | 48 | 7.5 | 33 | 100 | 82 | 9 | 62 | 80 | 112.4 | 14.6 | 12 | M10 / φ9 | 10.1 | 18 | 9 | 12.6 | 34 | 29 | 14 | 12 | 9 | 80 | 20 | م 8 × 25 | 49.52 | 102.87 | 1.73 | 1.20 | 1.20 | 1.56 | 6.30 | |||
| GHW35HA | 105.8 | 138.2 | 27.5 | 60.21 | 136.31 | 2.29 | 2.08 | 2.08 | 2.06 | |||||||||||||||||||||||||
| GW45CA | 60 | 9.5 | 37.5 | 120 | 100 | 10 | 80 | 97 | 139.4 | 13 | 12.9 | M12 / φ11 | 15.1 | 22 | 8.5 | 20.5 | 45 | 38 | 20 | 17 | 14 | 105 | 22.5 | م 12 × 35 | 77.57 | 155.93 | 3.01 | 2.35 | 2.35 | 2.79 | 10.41 | |||
| GHW45HA | 128.8 | 171.2 | 28.9 | 94.54 | 207.12 | 4.00 | 4.07 | 4.07 | 369 | |||||||||||||||||||||||||
| GHW55CA | 70 | 13 | 43.5 | 140 | 116 | 12 | 95 | 117.7 | 166.7 | 17.35 | 12.9 | M14 / φ14 | 17.5 | 26.5 | 12 | 19 | 53 | 44 | 23 | 20 | 16 | 120 | 30 | M14x45 | 114.44 | 227.81 | 5.66 | 4.06 | 4.06 | 4.52 | 15.08 | |||
| GHW55HA | 155.8 | 204.8 | 36.4 | 139.35 | 301.26 | 7.49 | 7.01 | 7.01 | 5.96 | |||||||||||||||||||||||||
| GHW65CA | 90 | 15 | 53.5 | 170 | 142 | 14 | 110 | 144.2 | 200.2 | 23.1 | 12.9 | M16 / φ16 | 25 | 37.5 | 15 | 15 | 63 | 53 | 26 | 22 | 18 | 150 | 35 | م 16 × 50 | 163.63 | 324.71 | 10.02 | 6.44 | 6.44 | 9.17 | 21.18 | |||
| GHW65HA | 203.6 | 259.6 | 52.8 | 208.36 | 457.15 | 14.15 | 11.12 | 11.12 | 12.89 | |||||||||||||||||||||||||
