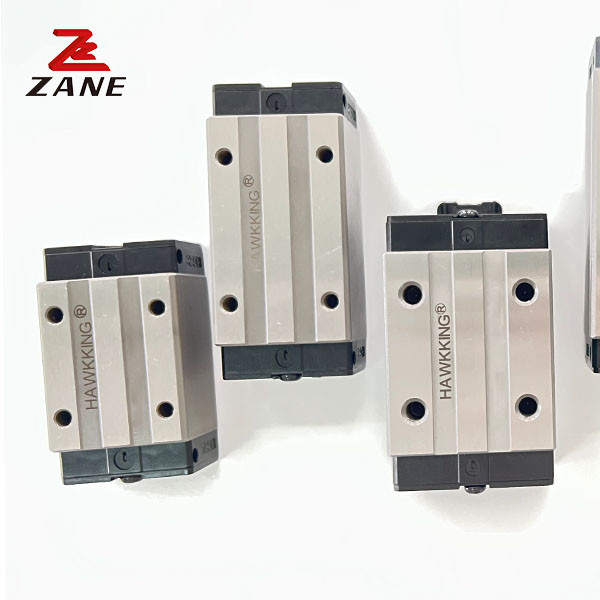

كتلة توجيه خطية مصنع توجيه خطي حديد خطي HGW55 HGW65
دليل التدحرج الخطي: يستخدم على نطاق واسع في الإلكترونيات والليزر والنقش والقطع وغيرها من الصناعات ، بدقة عالية وانخفاض الضوضاء ومقاومة التآكل ومقاومة الصدأ وسرعة عالية وتكلفة منخفضة ، إلخ.يفضل في مجال النقل الخطي.
| مسار الشريحة | راي الإرشاد الخطي | مستوى الدقة | (ب) |
| العرض | 23ملم | تقييم الحمل الثابت | 3 |
| عزم دوران ثابت مسموح به | 3.9 ((kn·m) | الحمل الديناميكي | 6 |
| وصف المنتج |
1حجم صغير، خفيف الوزن، خصيصا مناسبة لاستخدام أجهزة أصغر وأصغر.
2. المواد المزدوجة من الفولاذ المقاوم للصدأ والفولاذ المقاوم للصدأ نوعان. المواد المزدوجة من الفولاذ المقاوم للصدأ هي دليل خطي نوعي، ويحتوي على المزدوج والمبادئ والأجزاء المعدنية الأخرى،مثل آلات الصلب والحفاظ على الخ، جميعها تستخدم مواد الفولاذ المقاوم للصدأ، لديها خصائص الصدأ.
3. تتبنى تصميم الاتصال بأربع نقاط من نوع غوت، ويمكن أن تتحمل الحمل الاتجاه، لديها صلابة قوية، خصائص الدقة العالية.
4. تصميم الفولاذ، بما يتماشى مع قابلية الاستبدال |
||
| التطبيق |
1معدات تصنيع أشباه الموصلات 2معدات تجميع لقطات الدوائر المطبوعة 3المعدات الطبية 4الذراع الروبوتية 5أدوات قياس دقة 6معدات الأتمتة المكتبية 7. أجهزة التنزلق الخطية الصغيرة الأخرى |
||
| النموذج | حجم الجمع (ملم) | حجم الكتلة ((ملم) | حجم السكة الحديدية ((ملم) |
أدوات التثبيت |
الحمل الديناميكي الأساسي الثابت | الحمل الأساسي الثابت الثابت | اللحظة الساكنة المسموح بها | وزن | ||||||||||||||||||||||||||
| السيد (ك.ن.م) |
م.ب. |
(كين) الخاص بي |
الكتلة |
الشريحة |
||||||||||||||||||||||||||||||
| هـ | مرحباً | ن | W | ب | ثنائي | ج | يو | (ل) | كل | G | M (A/B) | T | (تاي) | h2 | h3 | Wr | ساعة | د | h | د | (ب) | E | (ملم) | C (((kN) | C0(kN) | |||||||||
| GHW15CA | 24 | 4.3 | 16 | 47 | 38 | 4.5 | 30 | 39.4 | 61.4 | 8 | 5.3 | M5/ φ4.5 | 6 | 8.9 | 3.95 | 3.7 | 15 | 15 | 7.5 | 5.3 | 4.5 | 60 | 20 | M4xl6 | 11. 38 | 25.31 | 0.17 | 0.15 | 0.15 | 0.17 | 1.45 | |||
| GHW20CA | 30 | 4.6 | 21.5 | 63 | 53 | 5 | 40 | 50.5 | 77.5 | 10.25 | 12 | M6/φ6 | 8 | 10 | 6 | 7 | 20 | 17.5 | 9.5 | 8.5 | 6 | 60 | 20 | M5xl6 | 17.75 | 37.84 | 0.38 | 0.27 | 0.27 | 0.40 | 2.21 | |||
| GHW20HA | 65.2 | 92.2 | 17.6 | 21.18 | 48.84 | 0.48 | 0.47 | 0.47 | 0.52 | |||||||||||||||||||||||||
| GHW25CA | 36 | 5.5 | 23.5 | 70 | 57 | 6.5 | 45 | 58 | 84 | 11.8 | 12 | M8/φ77 | 8 | 14 | 6 | 9 | 23 | 22 | 11 | 9 | 7 | 60 | 20 | M6x20 | 26.48 | 56.19 | 0.64 | 0.51 | 0.51 | 0.59 | 3.21 | |||
| GHW25HA | 78.6 | 104.6 | 22.1 | 32.75 | 76.00 | 0.87 | 0.88 | 0.88 | 0.80 | |||||||||||||||||||||||||
| GHW30CA | 42 | 6 | 31 | 90 | 72 | 9 | 52 | 70 | 97.4 | 14.25 | 12 | M10/φ9 | 8.5 | 16 | 6.5 | 10.8 | 28 | 26 | 14 | 12 | 9 | 80 | 20 | M8x25 | 38.74 | 83.06 | 1.06 | 0.85 | 0.85 | 1.09 | 4.47 | |||
| GHW30HA | 93 | 120.4 | 25.75 | 47.27 | 110.13 | 1.40 | 1.47 | 1.47 | 1.44 | |||||||||||||||||||||||||
| GHW35CA | 48 | 7.5 | 33 | 100 | 82 | 9 | 62 | 80 | 112.4 | 14.6 | 12 | M10/φ9 | 10.1 | 18 | 9 | 12.6 | 34 | 29 | 14 | 12 | 9 | 80 | 20 | M8x25 | 49.52 | 102.87 | 1.73 | 1.20 | 1.20 | 1.56 | 6.30 | |||
| GHW35HA | 105.8 | 138.2 | 27.5 | 60.21 | 136.31 | 2.29 | 2.08 | 2.08 | 2.06 | |||||||||||||||||||||||||
| GW45CA | 60 | 9.5 | 37.5 | 120 | 100 | 10 | 80 | 97 | 139.4 | 13 | 12.9 | M12/φ11 | 15.1 | 22 | 8.5 | 20.5 | 45 | 38 | 20 | 17 | 14 | 105 | 22.5 | M12x35 | 77.57 | 155.93 | 3.01 | 2.35 | 2.35 | 2.79 | 10.41 | |||
| GHW45HA | 128.8 | 171.2 | 28.9 | 94.54 | 207.12 | 4.00 | 4.07 | 4.07 | 369 | |||||||||||||||||||||||||
| GHW55CA | 70 | 13 | 43.5 | 140 | 116 | 12 | 95 | 117.7 | 166.7 | 17.35 | 12.9 | M14/φ14 | 17.5 | 26.5 | 12 | 19 | 53 | 44 | 23 | 20 | 16 | 120 | 30 | M14x45 | 114.44 | 227.81 | 5.66 | 4.06 | 4.06 | 4.52 | 15.08 | |||
| GHW55HA | 155.8 | 204.8 | 36.4 | 139.35 | 301.26 | 7.49 | 7.01 | 7.01 | 5.96 | |||||||||||||||||||||||||
| GHW65CA | 90 | 15 | 53.5 | 170 | 142 | 14 | 110 | 144.2 | 200.2 | 23.1 | 12.9 | M16/φ16 | 25 | 37.5 | 15 | 15 | 63 | 53 | 26 | 22 | 18 | 150 | 35 | M16x50 | 163.63 | 324.71 | 10.02 | 6.44 | 6.44 | 9.17 | 21.18 | |||
| GHW65HA | 203.6 | 259.6 | 52.8 | 208.36 | 457.15 | 14.15 | 11.12 | 11.12 | 12.89 | |||||||||||||||||||||||||
