شريحة دليل خطي
>
|
| مكان المنشأ | الصين |
| اسم العلامة التجارية | ZANE |
| إصدار الشهادات | CE，ISO |
| رقم الموديل | ZANE-GEH |

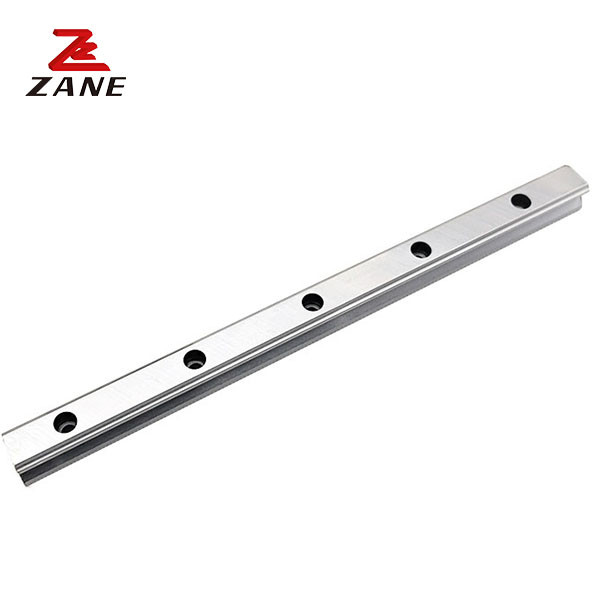

قاطرة توجيه خطية CNC GEH20SA GEH20CA لأجزاء آلة القطع CNC
الخصومات
1صغيرة وخفيفة الوزن، مناسبة للمعدات المصغرة
2جميع مواد الكتلة والسكك الحديدية، بما في ذلك الكرات المتدحرجة ومحافظات الكرات، هي من الفولاذ المقاوم للصدأ من نوع خاص لأغراض مكافحة التآكل.
3تصميم الاتصال القوسية يمكن أن تحمل الأحمال من جميع الاتجاهات وتقدم صلابة عالية ودقة عالية.
4سيتم الاحتفاظ بالكرات الفولاذية بواسطة حامل مصغر لمنع الكرات من السقوط حتى عندما يتم إزالة الكتل من تركيب السكك الحديدية.
5أنواع قابلة للتبادل متوفرة في درجات دقة معينة.
| النموذج | حجم الجمع (ملم) | حجم الكتلة ((ملم) | حجم السكة الحديدية ((ملم) |
أدوات التثبيت |
الحمل الديناميكي الأساسي الثابت | الحمل الأساسي الثابت الثابت | اللحظة الساكنة المسموح بها | وزن | |||||||||||||||||||||||||
| السيد (ك.ن.م) |
م.ب. |
(كين) الخاص بي |
الكتلة |
الشريحة |
|||||||||||||||||||||||||||||
| هـ | مرحباً | ن | W | ب | ثنائي | ج | لي | (ل) | كاي | كاي | G | Mxl | T | H2 | h3 | و/ | ساعة | د | h | د | (ب) | E | (ملم) | C (((kN) | Co ((kN) | ||||||||
| GEH15SA | 24 | 4.5 | 9.5 | 34 | 26 | 4 | - | 23.1 | 40.1 | 14.8 | 3.5 | 5.7 | M4x6 | 6 | 5.5 | 6 | 15 | 12.5 | 6 | 4.5 | 3.5 | 60 | 20 | M3xl6 | 5.35 | 9.40 | 0.08 | 0.04 | 0.04 | 0.09 | 1.25 | ||
| GEH15CA | 26 | 39.8 | 56.8 | 10.15 | 7.83 | 16.19 | 0.13 | 0.10 | 0.10 | 0.15 | |||||||||||||||||||||||
| GEH20SA | 28 | 6 | 11 | 42 | 32 | 5 | - | 29 | 50 | 18.75 | 4.15 | 12 | M5x7 | 7.5 | 6 | 6 | 20 | 15.5 | 9.5 | 8.5 | 6 | 60 | 20 | M5xl6 | 7.23 | 12.74 | 0.13 | 0.06 | 0.06 | 0.15 | 2.08 | ||
| GEH20CA | 32 | 48.1 | 69.1 | 12.3 | 10.31 | 21.13 | 0.22 | 0.16 | 0.16 | 0.24 | |||||||||||||||||||||||
| GEH25SA | 33 | 7 | 12.5 | 48 | 35 | 6.5 | - | 35.5 | 59.1 | 21.9 | 4.55 | 12 | M6x9 | 8 | 8 | 8 | 23 | 18 | 11 | 9 | 7 | 60 | 20 | M6x20 | 11.40 | 19.50 | 0.23 | 0.12 | 0.12 | 0.25 | 2.67 | ||
| GEH25CA | 35 | 59 | 82.6 | 16.15 | 16.27 | 32.40 | 0.38 | 0.32 | 0.32 | 0.41 | |||||||||||||||||||||||
| GEH30SA | 42 | 10 | 16 | 60 | 40 | 10 | - | 41.5 | 69.5 | 26.75 | 6 | 12 | M3xl2 | 9 | 8 | 9 | 28 | 23 | 11 | 9 | 7 | 80 | 20 | M6x25 | 16.42 | 28.10 | 0.40 | 0.21 | 0.21 | 0.45 | 4.35 | ||
| GEH30CA | 40 | 70.1 | 98.1 | 21.05 | 23.70 | 47.46 | 0.68 | 0.55 | 0.55 | 0.76 | |||||||||||||||||||||||
| GEH35SA | 48 | 11 | 18 | 70 | 50 | 10 | - | 45 | 75 | 28.5 | 7 | 12 | M8xl2 | 10 | 8.5 | 8.5 | 34 | 27.5 | 14 | 12 | 9 | 80 | 20 | M8x25 | 16.42 | 28.10 | 0.40 | 0.21 | 0.21 | 0.45 | 6.14 | ||
| GEH35CA | 50 | 78 | 108 | 20 | 33.35 | 64.84 | 0.98 | 0.69 | 0.69 | 1.13 | |||||||||||||||||||||||
