| مكان المنشأ | الصين |
| اسم العلامة التجارية | ZANE |
| إصدار الشهادات | CE，ISO |
| رقم الموديل | GHH-CA / GHH-HA |

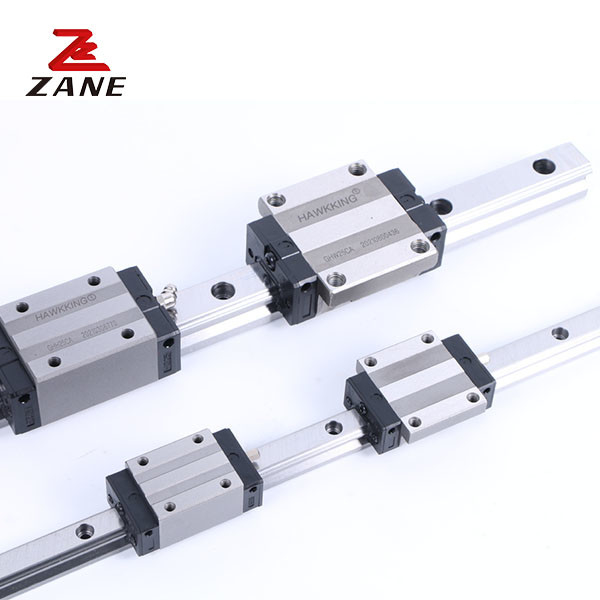

مقدمة:المرشد الخطي يسمح بنوع من الحركة الخطيّة التي تستخدم العناصر المتدحرجة مثل الكرات أو الألواح. باستخدام العناصر المتدحرجة المتدحرجة بين السكة الحديدية والكتلة،يمكن أن يحقق طريق توجيه خطي حركة خطية عالية الدقةبالمقارنة مع المنزلق التقليدي، معامل الاحتكاك لممر توجيه خطي هو 1/50. بسبب تأثير الاحتواء بين السكك الحديدية والكتل،يمكن للمرشدين الخطيين أن يتحملوا الأحمال في كل من الاتجاهات العلوية / الهبوطية واليسرية / اليمنىمع هذه الميزات، يمكن أن تحسن خطوط التوجيه الخطية بشكل كبير دقة التحرك، وخاصة عندما تكون مصحوبة بمسامير الكرة الدقيقة.
| النموذج | حجم الجمع (ملم) | حجم الكتلة ((ملم) | حجم السكة الحديدية ((ملم) |
أدوات التثبيت الحجم |
الحمل الديناميكي الأساسي الثابت | الحمل الأساسي الثابت الثابت | اللحظة الساكنة المسموح بها | وزن | ||||||||||||||||||||||
|
السّيد (كين) |
MP kNf |
كينوفي |
الكتلة كيلوغرام |
الشريحة كغ/ن |
||||||||||||||||||||||||||
| هـ | هـأنا | ن | W | ب | بأنا | ج | لي | (ل) | كأنا | G | Mxl | T | h2 | h3 | WR | هـR | د | h | د | (ب) | E | (ملم) | C (((kN) | Co ((kN) | ||||||
| GHH15CA | 28 | 4.3 | 9.5 | 34 | 26 | 4 | 26 | 39.4 | 61.4 | 10 | 5.3 | M4x5 | 6 | 7.95 | 7.7 | 15 | 15 | 7.5 | 5.3 | 4.5 | 60 | 20 | M4xl6 | 11.38 | 25.31 | 0.17 | 0.15 | 0.15 | 0.18 | 1.45 |
| GHH20CA | 30 | 4.6 | 12 | 44 | 32 | 6 | 36 | 50.5 | 77.5 | 12.25 | 12 | M5x6 | 8 | 6 | 7 | 20 | 17.5 | 9.5 | 8.5 | 6 | 60 | 20 | M5xl6 | 17.75 | 37.84 | 0.38 | 0.27 | 0.27 | 0.30 | 2.21 |
| GHH20HA | 50 | 65.2 | 92.2 | 12.6 | 21.18 | 48.84 | 0.48 | 0.47 | 0.47 | 0.39 | ||||||||||||||||||||
| GHH25CA | 40 | 5.5 | 48 | 35 | 6.5 | 35 | 58 | 84 | 16.8 | 12 | M6x8 | 8 | 10 | 23 | 22 | 11 | 9 | 7 | 60 | 20 | M6x20 | 26.48 | 56.19 | 0.64 | 0.51 | 0.51 | 0. 51 | 3.21 | ||
| GHH25HA | 12.5 | 50 | 78.6 | 104.6 | 19.6 | 32. 75 | 76.00 | 0.87 | 0.88 | 0.88 | 0.69 | |||||||||||||||||||
| GHH30CA | 45 | 6 | 16 | 60 | 40 | 10 | 40 | 70 | 97.4 | 20.25 | 12 | M8xl0 | 8.5 | 9.5 | 28 | 26 | 14 | 12 | 9 | 80 | 20 | 38.74 | 83.06 | 1.06 | 0.85 | 0.85 | 0.88 | 4. 47 | ||
| GHH30HA | 60 | 93 | 120.4 | 21.75 | 13.8 | M8x2ij | 47.27 | 110.13 | 1.40 | 1.47 | 1.47 | 1.16 | ||||||||||||||||||
| GHH35CA | 55 | 18 | 70 | 50 | 10 | 50 | 80 | 112.4 | 20.6 | 12 | 16 | 19.6 | 34 | 29 | 14 | 12 | 9 | 80 | 20 | 49.52 | 102.87 | 1.73 | 1.20 | 1. 20 | 1.45 | 6. 30 | ||||
| GHH35HA | 1.5 | 72 | 105.8 | 138.2 | 22.5 | M8xl2 | 60.21 | 136.31 | 2.29 | 2.08 | 2.08 | 1.92 | ||||||||||||||||||
| GHH45CA | 70 | 9.5 | 86 | 60 | 13 | 60 | 97 | 139.4 | 23 | M10xl7 | 16 | 45 | 38 | 20 | 17 | 14 | 105 | M12x35 | 77.57 | 155.93 | 3.01 | 2.35 | 2.35 | 2.73 | 10.41 | |||||
| GHH45HA | 20.5 | 80 | 128.8 | 171.2 | 28.9 | 8 ليرة. | 30.5 | 22.5 | 94.54 | 207.12 | 4.00 | 4.07 | 4.07 | 3.61 | ||||||||||||||||
| GHH55CA | 80 | 100 | 75 | 75 | 117.7 | 166.7 | 27.35 | M12xl8 | 22 | 29 | 53 | 44 | 23 | 20 | 16 | 120 | 30 | M14x45 | 114.44 | 227. 81 | 5.66 | 4.06 | 4.06 | 4.17 | 15.08 | |||||
| GHH55HA | 13 | 23. 5 | 12. 5 | 95 | 155.8 | 204.8 | 36.4 | 12.9 | 139.35 | 301.26 | 7.49 | 7.01 | 7.01 | 5.49 | ||||||||||||||||
| GHH65CA | 90 | 15 | 126 | 76 | 25 | 70 | 144.2 | 200.2 | 43.1 | 25 | 15 | 15 | 63 | 53 | 26 | 22 | 18 | 150 | 35 | M16x50 | 163.63 | 324.71 | 10.02 | 6.44 | 6.44 | 7.00 | 21.18 | |||
| GHH65HA | 31.5 | 120 | 203.6 | 259.6 | 47.8 | 12.9 | M16x20 | 208.36 | 457.15 | 14.15 | 11.12 | 11.12 | 9.82 | |||||||||||||||||
نصائح لطلب الدليل الخطي وكتل الدليل الخطي:
(1) أخبرنا عرض الدليل الخطي: على سبيل المثال 9mm
(2) ما هو رمز الحجم للكتل الموجهة الخطية، من فضلكم؟ على سبيل المثال MGN9C، HGH15CA، وما إلى ذلك.
(3) ما هو طول دليل خطي تحتاج، وكم كتلة دليل في دليل خطي واحد، الرجاء؟ على سبيل المثال MNG91R80MM؛ 1 قطعة من الكتل على دليل خطي 80mm
إضافة إلى ذلك ، يجب أن يكون هناك إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة.
مزايانا لسلسلة HG الخطي:
1. نظام وحدات الزحف الكامل بدقة عالية ويمكن نقلها دون انحراف.
2-عمر استخدام طويل.
3تسليم سريع وخدمة جيدة
4.مخزون كبيروالبيع بالجملة للشرائح المنخفضة.
5الـ ISO9001:2008
6. تنافسيةالسعر، الجودة الجيدة، تسليم سريع.
7.استجابة سريعةرسائل البريد الإلكتروني أو حل الأسئلة بسرعة
8تعاون و خدمة صادقة
