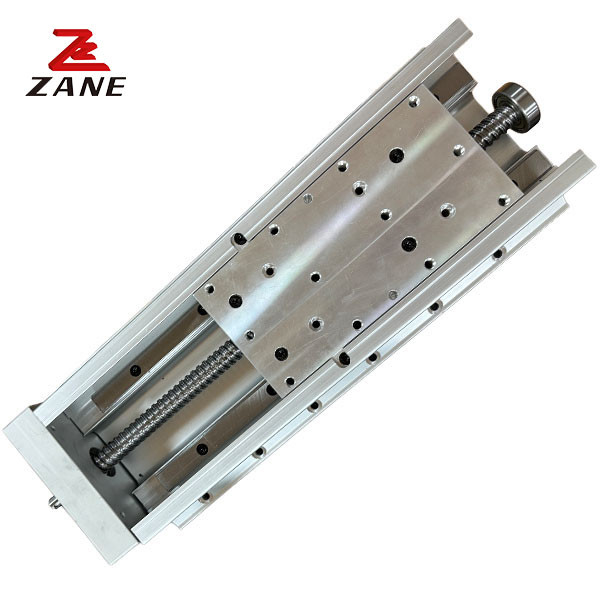

دليل خطي كهربائي CNC طاولة منزلقة شبه مغلقة 200 مم ZHH110
  • دليل خطي كهربائي CNC طاولة منزلقة شبه مغلقة 200 مم ZHH110
دليل خطي كهربائي CNC طاولة منزلقة شبه مغلقة 200 مم ZHH110

دليل خطي كهربائي CNC طاولة منزلقة شبه مغلقة 200 مم ZHH110

مكان المنشأ الصين
اسم العلامة التجارية ZANE
إصدار الشهادات CE，ISO
رقم الموديل زه 110
تفاصيل المنتج
اسم المنتج:
طاولة منزلقة شبه مغلقة
المواد:
الفولاذ المقاوم للصدأ
نوع برغي:
المسمار الرئيسي
قوة المحرك:
400 واط
القطر الخارجي لمسمار الرصاص:
16
سكتة دماغية:
100-1000 ملم
سرعة المحرك المقدرة:
3000
يؤدي المسمار الرصاص:
5 ، 10 ، 20
السرعة القصوى:
250،500،1000
إبراز:

طاولة منزلقة نصف مغلقة 200 مم

,

دليل خطي CNC كهربائي SS

وصف المنتج

الكهربائية CNC خطي دليل نصف مغلق طاولة الزحف 200mm ضربة ZHH110



1وصف



وحدة خطية مغلقة بالكامل: يتم إضافة هذه الوحدة مع هيكل مقاوم للغبار من الفولاذ المقاوم للصدأ على أساس تصميم شبه مغلق وجميل وسخي ، يستخدم في المناسبات المقاومة للغبار ،دعم جميع أنواع التطبيقاتالخصائص: صلابة عالية، دقة عالية، سرعة عالية، حمولة عالية، دفع عالية.



2.المواصفات



قوة المحرك 400 واط
دقة تحديد المواقع المتكررة الفئة C ± 0.02MM والفئة P ± 0.01MM
القطر الخارجي للمسمار الرئيسي ((أ)) 16
الرصاص من المسمار الرئيسي ((MM)) 5 10 20
الحد الأقصى للسرعة ((MM/SEC) 250 500 1000
الحمولة القصوى ((KG) مستوى 50 43 20
عمودية 18 15 10
الدفع القياسي ((N) 1470 735 365
السكتة الدماغية ((MM)) 100-1000 ((متوسط 50)
سرعة المحرك الاسمية ((RPM)) 3000

                     دليل خطي كهربائي CNC طاولة منزلقة شبه مغلقة 200 مم ZHH110 0                                             دليل خطي كهربائي CNC طاولة منزلقة شبه مغلقة 200 مم ZHH110 1                                            دليل خطي كهربائي CNC طاولة منزلقة شبه مغلقة 200 مم ZHH110 2

وحدة التثبيت الأفقي:MM وحدة تركيب الجدار:MMوحدة التثبيت الرأسي:MM

الرصاص الحمولة ((kg) أ ب ج



5

 30 1000 140 280
50 900 120 150



10

 15 830 150 190
25 750 150 135
30 675 115 100
20 5 1500 1000 750
10 900 340 340

15



900



225



225


الرصاص الحمولة ((kg) أ ب ج



5

 10 150 150 1260
20 70 70 630
30 45 45 450



10

 10 270 180 675
20 160 80 495
30 70 35 405
20 5 900 855 1350
10 360 270 675
15 100 95 585
الرصاص الحمولة ((kg) أ ج



5

 5 370 370
10 360 360
12 360 360



10

 4 675 675
6 540 540
8 405 405
20 1 1440 1440
2 1080 1080
3 900 900



3شركتنا



دليل خطي كهربائي CNC طاولة منزلقة شبه مغلقة 200 مم ZHH110 3

دليل خطي كهربائي CNC طاولة منزلقة شبه مغلقة 200 مم ZHH110 4
