| مكان المنشأ | الصين |
| اسم العلامة التجارية | ZANE |
| إصدار الشهادات | CE，ISO |

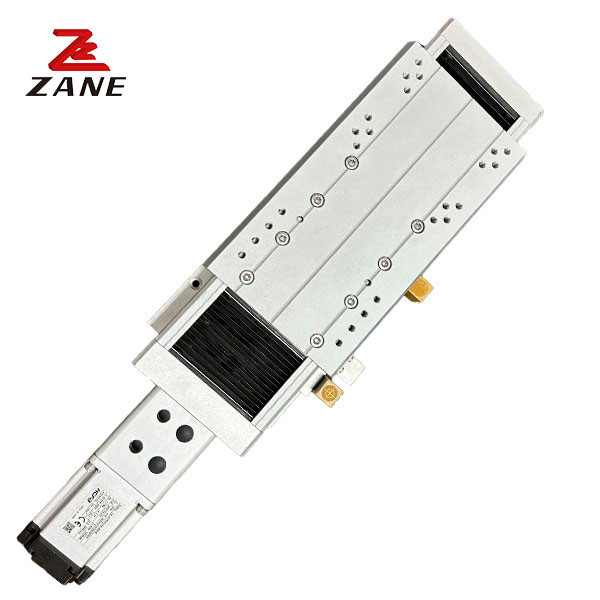

ZCH45 خطية دليل كرة المسمار مغلقة بالكامل طاولة الزحف 1000 طاقة المحرك- نعم
1وصف
عادة ما تستخدم الوحدة الخطية مع محرك طاقة. Linear Guide Module can be used to automatically reciprocate the workpiece by installing other required workpieces on the slider to form a complete conveying motion device and setting a suitable motor forward and reverse programوبالتالي تحقيق الغرض من الإنتاج الضخم والإنتاج المكثف للمعدات.
2.المواصفات
| قوة المحرك | 100 واط | |
| دقة تحديد المواقع المتكررة | الفئة C ± 0.02MM والفئة P ± 0.01MM | |
| القطر الخارجي للمسمار الرئيسي ((أ)) | 12 | |
| الرصاص من المسمار الرئيسي ((MM)) | 5 | |
| الحد الأقصى للسرعة ((MM/SEC) | 250 | |
| الحمولة القصوى ((KG) | مستوى | 11 |
| عمودية | 4 | |
| الدفع القياسي ((N) | 360 | |
| السكتة الدماغية ((MM)) | 100-800 ((متوسط 50) | |
| سرعة المحرك الاسمية ((RPM)) | 3000 | |
التثبيت الأفقي
| الرصاص | الحمولة ((كغ) | أ | ب | ج |
| 5 | 5 | 560 | 110 | 220 |
| 8 | 280 | 40 | 70 |
التثبيت الجداري
| الرصاص | الحمولة ((كغ) | أ | ب | ج |
| 5 | 5 | 180 | 70 | 475 |
| 8 | 60 | 8 | 155 |
التثبيت العمودي
| الرصاص | الحمولة ((كغ) | أ | ج |
| 5 | 3 | 80 | 80 |
المقعد المزدوج المزدوج المقعد المزدوج المزدوج المزدوج المزدوج المزدوج المزدوج المزدوج المزدوج المزدوج المزدوج المزدوج
