وحدة الدليل الخطي
>
|
| مكان المنشأ | الصين |
| اسم العلامة التجارية | ZANE |
| إصدار الشهادات | CE，ISO |
| رقم الموديل | ZCH60 |

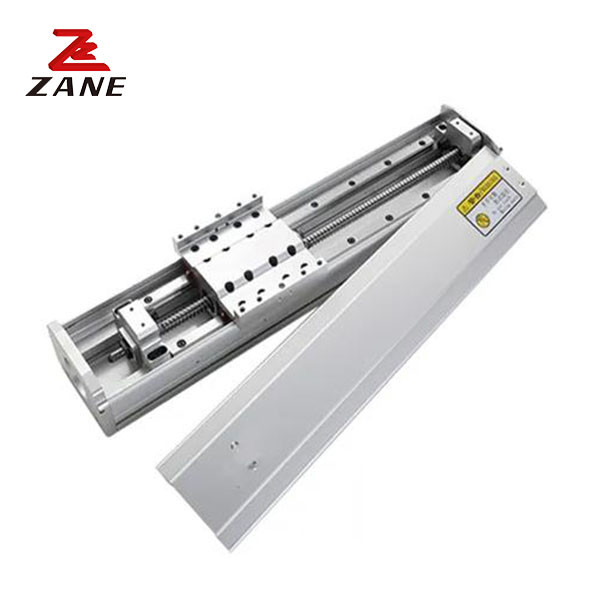

وحدة طاولة ZCH60 المنزلية ذات الدقة العالية المغلقة بالكامل للطابعة 3D
1وصف
الطاولة المنزلقة للوحدة الإرشادية الخطية: تطبيق عالمي كمحور واحد أو في تركيبة مع محاور أخرى من مجموعة أنظمتنا لأنظمة متعددة المحاور المعقدة.نظام Nadella's للكتل الخطية يوفر جميع مكونات تقنية الحركة الخطية حتى واجهة المحرك: أنظمة وأحواض تلسكوبية مع توجيهات أدوات أو توجيهات كرات إعادة التداول، مع محرك حزام، محرك كرات أو محرك رف والعجلات، مناسبة للتوجيه المباشر،وصلات متقاطعة أو بوابة أو كنظام محور واحد.
2.المواصفات
| قوة المحرك | 100 واط | ||
| دقة تحديد المواقع المتكررة | الفئة C ± 0.02MM والفئة P ± 0.01MM | ||
| القطر الخارجي للمسمار الرئيسي ((أ)) | 12 | ||
| الرصاص من المسمار الرئيسي ((MM)) | 5 | 10 | |
| الحد الأقصى للسرعة ((MM/SEC) | 250 | 500 | |
| الحمولة القصوى ((KG) | مستوى | 30 | 15 |
| عمودية | 10 | 5 | |
| الدفع القياسي ((N) | 360 | 180 | |
| السكتة الدماغية ((MM)) | 100-800 ((متوسط 50) | ||
| سرعة المحرك الاسمية ((RPM)) | 3000 | ||
التثبيت الأفقي
| الرصاص | الحمولة ((kg) | أ | ب | ج |
|
5 |
10 | 500 | 45 | 120 |
| 30 | 250 | 20 | 35 | |
|
10 |
3 | 750 | 160 | 380 |
| 8 | 320 | 50 | 150 | |
| 15 | 300 | 30 | 70 |
التثبيت الجداري
| الرصاص | الحمولة ((kg) | أ | ب | ج |
|
5 |
5 | 300 | 110 | 1150 |
| 10 | 150 | 40 | 540 | |
| 30 | 35 | 10 | 140 | |
|
10 |
3 | 350 | 150 | 700 |
| 8 | 135 | 50 | 300 | |
| 15 | 60 | 25 | 170 |
التثبيت العمودي
| الرصاص | الحمولة ((kg) | أ | ج |
|
5 |
2 | 290 | 290 |
| 4 | 140 | 140 | |
| 10 | 60 | 60 | |
|
10 |
1 | 420 | 420 |
| 2 | 210 | 210 | |
| 5 | 85 | 85 |
المقعد المزدوج المزدوج المقعد المزدوج المزدوج المزدوج المزدوج المزدوج المزدوج
3شركتنا
جيانغسو زين الآلات التكنولوجيا المحدودة هي منتجات نقل ميكانيكية عالية التقنية من الشركات ذات التقنية العالية.الشركة لديها 4 فروع على التوالي إدارة أنواع مختلفة من منتجات ناقلات الميكانيكية البحوث والمشاريع التسويقية. لديها ما يقرب من 50 حقوق الملكية الفكرية المستقلة. هو تايوان YYC وكلاء مستوى الرف، هو تايوان هيكينغ (هوكينغ) خطي دليل السكة الحديدية، المسمار الكرة ، مقعد الدعم المسمار الكرة،أبحاث و تطوير وحدات توجيه خطية رائدة"معرفة اللطف والامتنان ترطيب حياة المرء" هو المصدر الأبدي للنمو للناس زين.
