| مكان المنشأ | China |
| اسم العلامة التجارية | ZANE |
| إصدار الشهادات | CE,ISO |

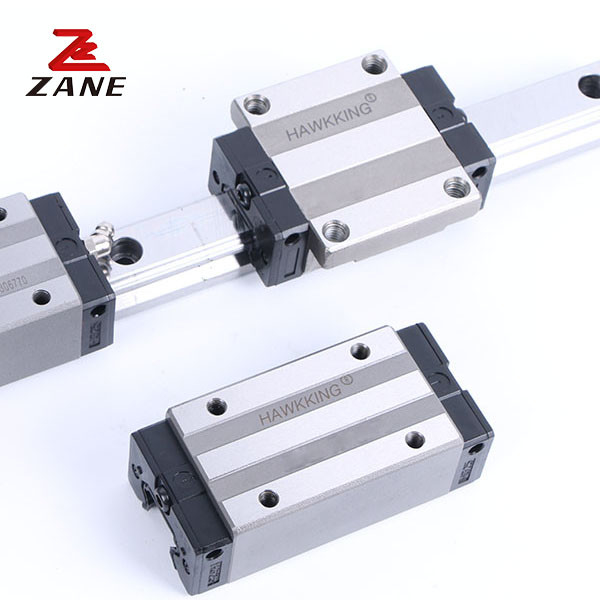

دليل الحركة الخطية يوفر حلًا مثالياً لتوجيه الحركة الخطية مع صيانة منخفضة وقدرة حمولة عالية ومستوى ضجيج منخفض وحجم مربع أو شاشة.تم تصميم نظام توجيه الحركة الخطية هذا للحصول على دقة متفوقة وحركة خطية أكثر سلاسة مع أعلى موثوقيةيساعد على تقليل الغبار والاحتكاك والضوضاء الناتجة في عملية الحركة الخطية، وبالتالي توفير حركة خطية فعالة وسليمة ودقيقة، مع صيانة منخفضة.دليل الحركة الخطية مثالية للتطبيقات التي تتطلب قدرة عالية على الحمل، مستوى ضجيج منخفض وحجم مربع أو فلانج.
هذا نظام توجيه الحركة الخطي هو خيار رائع للتطبيقات التي تتطلب حلًا موثوقًا ودائمًا منخفض الصيانة.يحتوي على تحرك خطي دقيق توجيه مع الحد الأدنى من الاحتكاك، سعة حمولة عالية ومستوى ضجيج منخفض. تم تصميمه لتوفير حركة خطية سلسة وعمر طويلمما يجعلها خيارًا ممتازًا للتطبيقات التي تتطلب دليل حركة خطي عالي الأداء.
دليل الحركة الخطية هو خيار رائع للتطبيقات التي تتطلب حلًا موثوقًا وذو صيانة منخفضة لتحريك الحركة الخطية.يقدم دقة متفوقة وحركة خطية أكثر سلاسة مع أعلى موثوقيةهذا نظام توجيه الحركة الخطي مثالي للتطبيقات التي تتطلب قدرة عالية على الحمل ، وانخفاض مستوى الضوضاء وحجم مربع أو فلانج.
| النموذج | حجم الجمع (ملم) | حجم الكتلة ((ملم) | حجم السكة الحديدية ((ملم) |
أدوات التثبيت الحجم |
الحمل الديناميكي الأساسي الثابت | الحمل الأساسي الثابت الثابت | اللحظة الساكنة المسموح بها | وزن | |||||||||||||||||||||||||
| السيد (ك.ن.م) |
م.ب. kN-m |
(كين) الخاص بي |
الكتلة كيلوغرام |
الشريحة كجم/متر |
|||||||||||||||||||||||||||||
| هـ | مرحباً | ن | W | ب | ثنائي | ج | لي | (ل) | كاي | كاي | G | Mxl | T | H2 | h3 | و/ | ساعة | د | h | د | (ب) | E | (ملم) | C (((kN) | Co ((kN) | ||||||||
| GEH15SA | 24 | 4.5 | 9.5 | 34 | 26 | 4 | - | 23.1 | 40.1 | 14.8 | 3.5 | 5.7 | M4x6 | 6 | 5.5 | 6 | 15 | 12.5 | 6 | 4.5 | 3.5 | 60 | 20 | M3xl6 | 5.35 | 9.40 | 0.08 | 0.04 | 0.04 | 0.09 | 1.25 | ||
| GEH15CA | 26 | 39.8 | 56.8 | 10.15 | 7.83 | 16.19 | 0.13 | 0.10 | 0.10 | 0.15 | |||||||||||||||||||||||
| GEH20SA | 28 | 6 | 11 | 42 | 32 | 5 | - | 29 | 50 | 18.75 | 4.15 | 12 | M5x7 | 7.5 | 6 | 6 | 20 | 15.5 | 9.5 | 8.5 | 6 | 60 | 20 | M5xl6 | 7.23 | 12.74 | 0.13 | 0.06 | 0.06 | 0.15 | 2.08 | ||
| GEH20CA | 32 | 48.1 | 69.1 | 12.3 | 10.31 | 21.13 | 0.22 | 0.16 | 0.16 | 0.24 | |||||||||||||||||||||||
| GEH25SA | 33 | 7 | 12.5 | 48 | 35 | 6.5 | - | 35.5 | 59.1 | 21.9 | 4.55 | 12 | M6x9 | 8 | 8 | 8 | 23 | 18 | 11 | 9 | 7 | 60 | 20 | M6x20 | 11.40 | 19.50 | 0.23 | 0.12 | 0.12 | 0.25 | 2.67 | ||
| GEH25CA | 35 | 59 | 82.6 | 16.15 | 16.27 | 32.40 | 0.38 | 0.32 | 0.32 | 0.41 | |||||||||||||||||||||||
| GEH30SA | 42 | 10 | 16 | 60 | 40 | 10 | - | 41.5 | 69.5 | 26.75 | 6 | 12 | M3xl2 | 9 | 8 | 9 | 28 | 23 | 11 | 9 | 7 | 80 | 20 | M6x25 | 16.42 | 28.10 | 0.40 | 0.21 | 0.21 | 0.45 | 4.35 | ||
| GEH30CA | 40 | 70.1 | 98.1 | 21.05 | 23.70 | 47.46 | 0.68 | 0.55 | 0.55 | 0.76 | |||||||||||||||||||||||
| GEH35SA | 48 | 11 | 18 | 70 | 50 | 10 | - | 45 | 75 | 28.5 | 7 | 12 | M8xl2 | 10 | 8.5 | 8.5 | 34 | 27.5 | 14 | 12 | 9 | 80 | 20 | M8x25 | 16.42 | 28.10 | 0.40 | 0.21 | 0.21 | 0.45 | 6.14 | ||
| GEH35CA | 50 | 78 | 108 | 20 | 33.35 | 64.84 | 0.98 | 0.69 | 0.69 | 1.13 | |||||||||||||||||||||||
1صغيرة وحساسة: عادة ما يكون المنزلقات المجهرية ذات حجم صغير وعملية تصنيع دقيقة ، والتي يمكن أن تلبي احتياجات بعض التطبيقات التي تتطلب التشغيل والتحكم في المساحات الصغيرة.
2دقة عالية: إن تصنيع المنزلقات الدقيقة يتطلب درجة عالية من الدقة والمستوى التقني ، لذلك لديها دقة عالية ويمكن تحقيق التحكم في الموقف الدقيق والتحكم في الحركة.
3المقاومة للارتداء: عادة ما يتم تصنيع المنحدرات الصغيرة من مواد عالية القوة ومقاومة للارتداء ، والتي يمكن أن تتحمل استخدام التردد العالي والسرعة العالية وبيئة الحمل العالي ،ولديها عمر خدمة طويل.
4تثبيت سهل: عادة ما يكون تثبيت المنزلق الصغير بسيطًا نسبيًا ، ويمكن تثبيته على أجزاء ميكانيكية أخرى عن طريق المسامير والتشديد ، وما إلى ذلك ، لتركيب واستبدال سريع.
5التنوع: يمكن تصميم وتصنيع المنزلقات الدقيقة وفقًا لاحتياجات التطبيق المختلفة ، وهناك مجموعة متنوعة من الأشكال والأحجام المختلفة ،مواد وخيارات أخرى لتلبية احتياجات التطبيقات المختلفة.
