| مكان المنشأ | China |
| اسم العلامة التجارية | ZANE |
| إصدار الشهادات | CE,ISO |

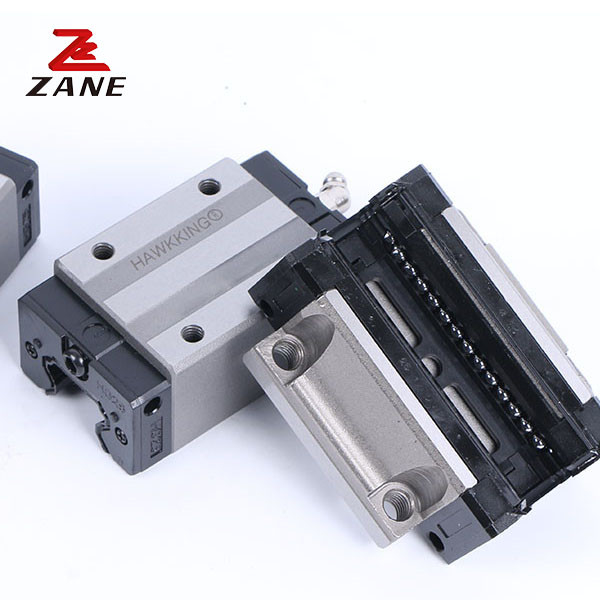

نظام الحركة الخطية هو مكون حاسم لمختلف التطبيقات التقنية. تم تصميم دليل الحركة الخطية لدينا لتحقيق أعلى أداء في مختلف الإعدادات الصناعية.مع بناء صلب ودائم من الفولاذ المقاوم للصدأ، يوفر قدرة عالية على الحمل وتكلفة صيانة منخفضة دون المساس بمدى درجة الحرارة واسعة ومستوى الضوضاء المنخفضة.مع السماح بتشغيل سلس ودقيقمع دليل الحركة الخطية لدينا، يمكنك أن تكون على يقين من الجودة العليا والأداء.
| النموذج | حجم الجمع (ملم) | حجم الكتلة ((ملم) | حجم السكة الحديدية ((ملم) | أدوات التثبيت | الحمل الديناميكي الأساسي الثابت | الحمل الأساسي الثابت الثابت | اللحظة الساكنة المسموح بها | وزن | |||||||||||||||||||||||||
| السيد (ك.ن.م) | م.ب. | (كين) الخاص بي | الكتلة | الشريحة | |||||||||||||||||||||||||||||
| هـ | مرحباً | ن | W | ب | ثنائي | ج | لي | (ل) | كاي | كاي | G | Mxl | T | H2 | h3 | و/ | ساعة | د | h | د | (ب) | E | (ملم) | C (((kN) | Co ((kN) | ||||||||
| GEH15SA | 24 | 4.5 | 9.5 | 34 | 26 | 4 | - | 23.1 | 40.1 | 14.8 | 3.5 | 5.7 | M4x6 | 6 | 5.5 | 6 | 15 | 12.5 | 6 | 4.5 | 3.5 | 60 | 20 | M3xl6 | 5.35 | 9.40 | 0.08 | 0.04 | 0.04 | 0.09 | 1.25 | ||
| GEH15CA | 26 | 39.8 | 56.8 | 10.15 | 7.83 | 16.19 | 0.13 | 0.10 | 0.10 | 0.15 | |||||||||||||||||||||||
| GEH20SA | 28 | 6 | 11 | 42 | 32 | 5 | - | 29 | 50 | 18.75 | 4.15 | 12 | M5x7 | 7.5 | 6 | 6 | 20 | 15.5 | 9.5 | 8.5 | 6 | 60 | 20 | M5xl6 | 7.23 | 12.74 | 0.13 | 0.06 | 0.06 | 0.15 | 2.08 | ||
| GEH20CA | 32 | 48.1 | 69.1 | 12.3 | 10.31 | 21.13 | 0.22 | 0.16 | 0.16 | 0.24 | |||||||||||||||||||||||
| GEH25SA | 33 | 7 | 12.5 | 48 | 35 | 6.5 | - | 35.5 | 59.1 | 21.9 | 4.55 | 12 | M6x9 | 8 | 8 | 8 | 23 | 18 | 11 | 9 | 7 | 60 | 20 | M6x20 | 11.40 | 19.50 | 0.23 | 0.12 | 0.12 | 0.25 | 2.67 | ||
| GEH25CA | 35 | 59 | 82.6 | 16.15 | 16.27 | 32.40 | 0.38 | 0.32 | 0.32 | 0.41 | |||||||||||||||||||||||
| GEH30SA | 42 | 10 | 16 | 60 | 40 | 10 | - | 41.5 | 69.5 | 26.75 | 6 | 12 | M3xl2 | 9 | 8 | 9 | 28 | 23 | 11 | 9 | 7 | 80 | 20 | M6x25 | 16.42 | 28.10 | 0.40 | 0.21 | 0.21 | 0.45 | 4.35 | ||
| GEH30CA | 40 | 70.1 | 98.1 | 21.05 | 23.70 | 47.46 | 0.68 | 0.55 | 0.55 | 0.76 | |||||||||||||||||||||||
| GEH35SA | 48 | 11 | 18 | 70 | 50 | 10 | - | 45 | 75 | 28.5 | 7 | 12 | M8xl2 | 10 | 8.5 | 8.5 | 34 | 27.5 | 14 | 12 | 9 | 80 | 20 | M8x25 | 16.42 | 28.10 | 0.40 | 0.21 | 0.21 | 0.45 | 6.14 | ||
| GEH35CA | 50 | 78 | 108 | 20 | 33.35 | 64.84 | 0.98 | 0.69 | 0.69 | 1.13 | |||||||||||||||||||||||
الـدليل الحركة الخطيةالنظام من ZANE هو الخيار المثالي لمجموعة من التطبيقات بسبب خفيفة الوزن، ودقة عالية، وسرعة عالية. تم بناء نموذج GEH15CA من الفولاذ المقاوم للصدأ القوي،ضمان انخفاض مستوى الاهتزاز والأداء على المدى الطويلمعتمد من قبل CE و ISO ، وله الحد الأدنى للكمية الطلبية ، والسعر ، ومدة التسليم التي يمكن التفاوض عليها.بما في ذلك القضية الخشبية واللوحات الرغوة في الداخل للحماية العلياشروط الدفع مرنة، مع خيارات لكل من L / C و T / T. نظام توجيه الحركة الخطي من ZANE هو خيار مثالي لأتمتة المصانع، الروبوتات، المعدات الطبية،والآلات الدقيقة بسبب دقة وسرعة متفوقة.
