| مكان المنشأ | China |
| اسم العلامة التجارية | ZANE |
| إصدار الشهادات | CE,ISO |

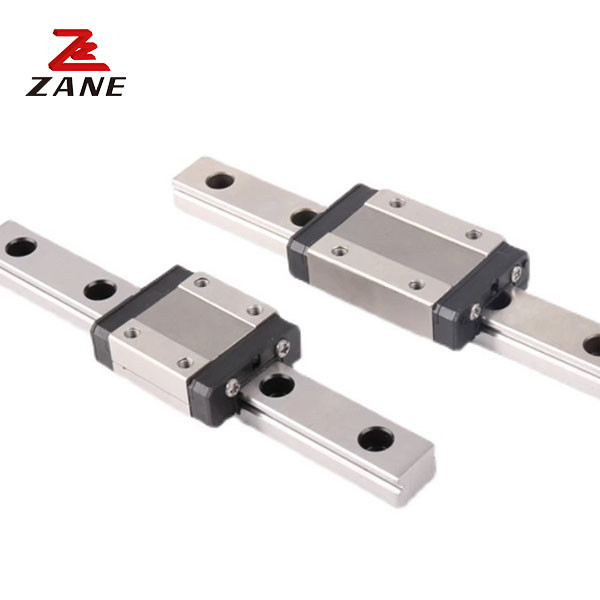

الممرات الخطية مثالية لتطبيقات التحكم بالحركة التي تتطلب دقة عالية، وانخفاض مستويات الضوضاء، ومجموعة واسعة من درجات الحرارة.هذه المتحركات الخطية المتحركة، خطوط توجيه الحركة الخطية، وكتل الزحام الحركة الخطية توفر أداء ممتاز حيث الدقة والموثوقية ضرورية.يمكن تخصيص ارتفاع هذه خطوط التوجيه الخطية لتلبية متطلبات التطبيقات المختلفة.
أجهزة التحرك المنزلق الخطية، وقطارات التوجيه، وكتل المنزلق من خطوط التوجيه الخطية توفر دقة متفوقة ومستويات ضوضاء منخفضة،مما يجعلها مثالية للتطبيقات التي تتطلب التحكم الدقيق في الحركةالفولاذ المقاوم للصدأ عالية الجودة يضمن حياة خدمة طويلة ومتانة، حتى في ظروف تشغيل متطرفة.مجموعة واسعة من درجات الحرارة التشغيلية تمكّن هذه الممرات الخطيّة من أن تستخدم في مجموعة متنوعة من البيئات.
تم تصميم خطوط التوجيه الخطي لتوفير أداء متفوق في تطبيقات تحكم الحركة الدقيقة، مثل الروبوتات والأتمتة والتعبئة والتغليف. الدقة العالية ومستويات الضوضاء المنخفضة،مع مجموعة واسعة من درجات الحرارة التشغيلية، تجعل هذه الممرات الخطية الحل المثالي للتطبيقات التي تتطلب تحكم حركة موثوق ودقيق.الارتفاع قابلة للتخصيص من هذه خطوط التوجيه الخطية يجعلها مناسبة لمجموعة متنوعة من التطبيقات.
| النموذج | حجم الجمع (ملم) | حجم الكتلة ((ملم) | حجم السكة الحديدية ((ملم) | الحمل الديناميكي المسموح به | الحمل الثابت الاسمي |
اللحظة الساكنة المسموح بها كغ*م
(kgf • m) |
أبعاد محاور التثبيت للسكك الحديدية (ملم) |
||||||||||||||||
| هـ | هـ | ن | W | ب | ب | ج | L1 | (ل) | MxL | Wr | ساعة | د | h | د | (ب) | E | C ((kgf) | C ((kgf) | السّيد | م.ب. | يا إلهي | ||
| GMH3CA | 4 | 1 | 2.5 | 8 | - | - | 3.5 | 6.7 | 11.5 | م. 6x1. 3 | 3 | 2.6 | - | - | 6 | 10 | 5 | 19 | 32 | 0. 06 | 0. 04 | 0. 04 | M1.6xL |
| GMH3HA | 5.5 | 10.7 | 15.5 | M2xl. 3 | 3 | 30 | 58 | 0.09 | 0.11 | 0. 11 | |||||||||||||
| GMH5CA | 6 | 1 | 3.5 | 12 | 8 | 2 | - | 9.6 | 16 | M2xl. 5 | 5 | 3.7 | 3.6 | 0.8 | 2.4 | 15 | 7.5 | 34 | 56 | 0.17 | 0.1 | 0.1 | M2X6 |
| GMH5HA | 8 | - | 12.6 | 19 | 45 | 92 | 0. 24 | 0.21 | 0.21 | ||||||||||||||
| GMH7CA | 8 | 1.5 | 5 | 17 | 12 | 2.5 | 8 | 14.3 | 23.5 | M2x2. 5 | 7 | 5 | 4.2 | 2.3 | 2.4 | 15 | 7.5 | 100 | 127 | 0.48 | 0. 29 | 0. 29 | M2X6 |
| GMH7HA | 12 | 21.6 | 31 | 140 | 200 | 0. 78 | 0.9 | 0.49 | |||||||||||||||
| GMH7SA | - | 9.6 | 19 | 96 | 116 | 0. 42 | 0.18 | 0.15 | |||||||||||||||
| GMH9CA | 10 | 2 | 5.5 | 20 | 15 | 2.5 | 10 | 20.8 | 30 | M3x3 | 9 | 6 | 6 | 3.5 | 3.5 | 20 | 10 | 190 | 260 | 1.2 | 0. 75 | 0. 75 | M3X8 |
| GMH9HA | 15 | 30.9 | 40.5 | 260 | 410 | 2 | 1.9 | 1.9 | |||||||||||||||
| GMH9SA | - | 11.9 | 21.5 | 120 | 151 | 0.7 | 0.3 | 0. 24 | |||||||||||||||
| GMH12CA | 13 | 3 | 7.5 | 27 | 20 | 3.5 | 15 | 21.6 | 34 | M3x3. 5 | 12 | 8 | 6.5 | 4.5 | 3.5 | 25 | 12.5 | 290 | 400 | 2.6 | 1.4 | 1.4 | M3X8 |
| GMH12HA | 20 | 32 | 44 | 380 | 600 | 3.9 | 3.7 | 3.7 | |||||||||||||||
| GMH12SA | - | 13 | 25 | 225 | 243 | 1.5 | 0. 53 | 0.46 | |||||||||||||||
| GMH15CA | 16 | 4 | 8.5 | 32 | 25 | 3.5 | 20 | 27.9 | 42 | M3x4 | 15 | 10 | 6.5 | 4.5 | 3.5 | 40 | 20 | 470 | 570 | 4.6 | 2.2 | 2.2 | M3X10 |
| GMH15HA | 25 | 42.8 | 57 | 650 | 930 | 7.5 | 5.9 | 5.9 | |||||||||||||||
| GMH15SA | - | 17.7 | 32 | 356 | 397 | 3.1 | 1.2 | 1 | |||||||||||||||
| GMH20CA | 20 | 5 | 10 | 10 | 30 | 5 | 25 | 34.6 | 50 | M4x6 | 20 | 11 | 9.5 | 5.5 | 6 | 60 | 30 | 678 | 926 | 9.4 | 5.4 | 4.5 | M5X14 |
| GMH20HA | 30 | 52.3 | 68 | 868 | 1316 | 13.4 | 10.4 | 8.7 | |||||||||||||||
| GMH20SA | - | 22.3 | 38 | 467 | 540 | 5.5 | 2 | 1.7 | |||||||||||||||
1تسارع وتباطؤ سلس: توفر كتلة الزلاجة التوجيهية تسارع وتباطؤ سلس ، مما يقلل من خطر تلف الآلة أو المعدات.
2انخفاض الاحتكاك: تعمل وحدات التزلج الموجهة مع انخفاض الاحتكاك، مما يقلل من استهلاك الطاقة ويمدد عمر الآلة أو المعدات.
3.السرعة العالية: يمكن للكتل المنزلقة أن تعمل بسرعة عالية ، مما يجعلها مثالية للتطبيقات التي تتطلب حركة خطية سريعة.
4قابلة للتخصيص: يمكن تخصيص كتلة المنزلقات التوجيهية لتلبية احتياجات التطبيق المحددة ، مثل التشغيل عالي السرعة ، وقدرة الحمل العالية ، والدقة العالية ،مما يجعلها مناسبة لمجموعة واسعة من التطبيقات في مختلف الصناعات.
