| مكان المنشأ | China |
| اسم العلامة التجارية | ZANE |
| إصدار الشهادات | CE,ISO |

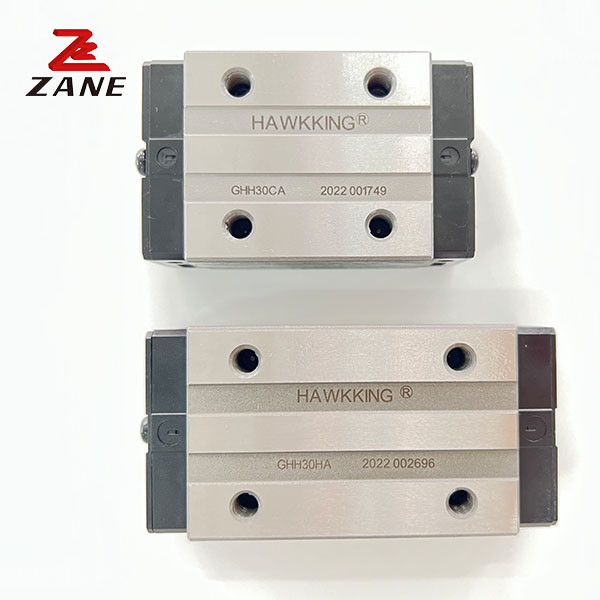

خطوط توجيه خطيةهي أنظمة حركة خطية توفر حلًا فعالًا وفعالًا من حيث التكلفة لتطبيقات التحكم في الحركة. يتكون النظام من كتلة توجيه خطية ،والتي يتم تركيبها على قاعدة أو على رصيف آخر، ودليل انزلاق خطي، والذي يسمح بحركة خطية على طول مسار محدد مسبقا.
تتوفر كتل الدليل في مجموعة متنوعة من الأحجام والأشكال ، بما في ذلك المربع والفلانج ، لتلبية متطلبات التطبيق المحددة.كما أن الدليل المنزلق الخطي مصنوع من الفولاذ المقاوم للصدأ عالية الجودةمع طوله المخصص ، توفر خطوط التوجيه الخطي حلًا فعالًا وفعالًا من حيث التكلفة لمجموعة متنوعة من تطبيقات التحكم في الحركة.
| النموذج | حجم الجمع (ملم) | حجم الكتلة ((ملم) | حجم السكة الحديدية ((ملم) | الحمل الديناميكي المسموح به | الحمل الثابت الاسمي |
اللحظة الساكنة المسموح بها كغ*م
(kgf • m) |
أبعاد محاور التثبيت للسكك الحديدية (ملم) |
||||||||||||||||
| هـ | مرحباً | ن | W | ب | ب | ج | سوف | (ل) | MxL | Wr | ساعة | د | h | د | (ب) | E | C ((kgf) | C ((kgf) | السّيد | MP | يا إلهي | ||
| GMW3CA | 4.5 | 1 | 3 | 12 | - | - | 4.5 | 9.8 | 15 | M2xl.6 | 6 | 2.8 | 4 | 1.5 | 2.4 | 15 | 10 | 29 | 54 | 0.16 | 0.09 | 0. 09 | M2x4 |
| GMW3HA | 8 | 14.6 | 20 | 38 | 91 | 0. 26 | 0.19 | 0. 19 | |||||||||||||||
| GMW5CA | 6.5 | 1.5 | 3.5 | 17 | 13 | 2 | - | 13.6 | 20.5 | M2.5x1.5 | 10 | 4 | 4.8 | 1.6 | 2.9 | 20 | 10 | 48 | 92 | 0.47 | 0. 22 | 0. 22 | M2. 5x7 |
| GMW5HA | - | 17.6 | 24.5 | 63 | 134 | 0.7 | 0.42 | 0.42 | |||||||||||||||
| GMW7CA | 9 | 2 | 5.5 | 25 | 19 | 3 | 10 | 22 | 31.5 | M3x3 | 14 | 5.5 | 6 | 3.2 | 3.5 | 30 | 15 | 140 | 210 | 1.6 | 0. 73 | 0. 73 | M3x8 |
| GMW7HA | 19 | 32.5 | 42 | 180 | 320 | 2. 39 | L 58 | 1.58 | |||||||||||||||
| GMW9CA | 12 | 3 | 6 | 30 | 21 | 4.5 | 12 | 28.6 | 38.5 | M3x3 | 18 | 7 | 6.5 | 45 | 3.5 | 30 | 15 | 280 | 420 | 4.09 | 1.93 | 1.93 | M3x8 |
| GMW9HA | 23 | 3.5 | 24 | 40.4 | 50.5 | 350 | 600 | 5. 56 | 3.47 | 3.47 | |||||||||||||
| GMW12CA | 14 | 3 | 8 | 40 | 28 | 6 | 15 | 31 | 44 | M3x3.5 | 24 | 8 | 8 | 45 | 4.5 | 40 | 20 | 400 | 570 | 7.17 | 2.83 | 2.83 | M4xl0 |
| GMW12HA | 28 | 46.3 | 59 | 520 | 840 | 10. 47 | 5. 85 | 5. 85 | |||||||||||||||
| GMW15CA | 16 | 4 | 9 | 60 | 45 | 7.5 | 20 | 39.4 | 55 | M4x4.5 | 42 | 10 | 8 | 4.5 | 4.5 | 40 | 20 | 690 | 940 | 20.3 | 5. 78 | 5. 78 | M4xl2 |
| GMW15HA | 35 | 58.7 | 74.5 | 910 | 1410 | 30.48 | 12.5 | 12.5 | |||||||||||||||
أدوات الآلة: تستخدم الدلائل الخطيّة عادةً في أدوات الآلات، مثل آلات الطحن والدورات والطاحونات، لتوفير حركة خطيّة دقيقة للأداة والقطعة.هذا يضمن دقة عالية وتكرارية في عمليات التصنيع.
معدات التشغيل الآلي: تستخدم المبادئ الخطيّة في معدات التشغيل الآلي، مثل آلات التقط والوضع، وأنظمة النقل، وأجهزة التعبئة والتغليف،لتوفير حركة خطية دقيقة وسلسة للتعامل مع وتحديد موقع الأجزاء والمنتجات.
الروبوتات: تستخدم الدلائل الخطيّة في الروبوتات الصناعيّة لتوفير دعم الحركة الخطيّة وتوجيه لمؤثرات نهاية الروبوت.هذا يسمح للروبوت للتحرك في خط مستقيم بدقة ومرة أخرى، مما يجعلها مناسبة لمجموعة واسعة من التطبيقات، مثل التعامل مع المواد، التجميع، والتفتيش.
المعدات الطبية: تستخدم المبادئ الخطيّة في المعدات الطبية، مثل الروبوتات الجراحية ومسحات التصوير المقطعي المقطعي، لتوفير حركة خطيّة دقيقة وسلسّة لحركة الأدوات وأسرّة المرضى.
تصنيع أشباه الموصلات: تستخدم الدلائل الخطيّة في معدات تصنيع أشباه الموصلات، مثل أنظمة معالجة الشرائح، لتوفير التحكم الدقيق في الحركة الخطيّة لعملية نقل الشرائح.هذا أمر بالغ الأهمية لضمان انتاج عال وجودة في إنتاج أشباه الموصلات.
الطيران والدفاع: تستخدم الدلائل الخطية في تطبيقات الطيران والدفاع ، مثل أنظمة الأقمار الصناعية وأنظمة توجيه الصواريخ ،لتوفير تحكم خطي دقيق ومستقر للحركة للمكونات الحرجة.
