| Place of Origin | China |
| اسم العلامة التجارية | ZANE |
| إصدار الشهادات | CE,ISO |
| Model Number | GMH9CA |
خطوط التوجيه الخطية هي نظام تحرك خطي متفوق وتوجيه خطي مزلق ، مصمم لتطبيقات عالية السرعة ، منخفضة مستوى الضوضاء.النظام لديه مجموعة واسعة من درجات الحرارة التشغيلية وهي متوفرة في كل من أنواع تركيب مربع والفلانجمصنوعة من الفولاذ المقاوم للصدأ القوي ، نظام الحركة الخطية هي موثوقة للغاية وتوفر حركة خطية سلسة وفعالة ودقيقة.وهي مناسبة للاستخدام في مجموعة متنوعة من الصناعات، التطبيقات التجارية والمنزلية. توفر خطوط التوجيه الخطية درجة عالية من الدقة والإعادة، مما يجعلها خيارًا رائعًا للتطبيقات التي تتطلب الدقة.مع مجموعة واسعة من الأحجام والتكوينات، الطرق الموجّهة الخطيّة هي خيار مثاليّ لجميع تطبيقات الحركة الخطيّة.
| النموذج | حجم الجمع (ملم) | حجم الكتلة ((ملم) | حجم السكة الحديدية ((ملم) | الحمل الديناميكي المسموح به | الحمل الثابت الاسمي |
اللحظة الساكنة المسموح بها كغ*م
(kgf • m) |
أبعاد محاور التثبيت للسكك الحديدية (ملم) |
||||||||||||||||
| هـ | هـ | ن | W | ب | ب | ج | L1 | (ل) | MxL | Wr | ساعة | د | h | د | (ب) | E | C ((kgf) | C ((kgf) | السّيد | م.ب. | يا إلهي | ||
| GMH3CA | 4 | 1 | 2.5 | 8 | - | - | 3.5 | 6.7 | 11.5 | م. 6x1. 3 | 3 | 2.6 | - | - | 6 | 10 | 5 | 19 | 32 | 0. 06 | 0. 04 | 0. 04 | M1.6xL |
| GMH3HA | 5.5 | 10.7 | 15.5 | M2xl. 3 | 3 | 30 | 58 | 0.09 | 0.11 | 0. 11 | |||||||||||||
| GMH5CA | 6 | 1 | 3.5 | 12 | 8 | 2 | - | 9.6 | 16 | M2xl. 5 | 5 | 3.7 | 3.6 | 0.8 | 2.4 | 15 | 7.5 | 34 | 56 | 0.17 | 0.1 | 0.1 | M2X6 |
| GMH5HA | 8 | - | 12.6 | 19 | 45 | 92 | 0. 24 | 0.21 | 0.21 | ||||||||||||||
| GMH7CA | 8 | 1.5 | 5 | 17 | 12 | 2.5 | 8 | 14.3 | 23.5 | M2x2. 5 | 7 | 5 | 4.2 | 2.3 | 2.4 | 15 | 7.5 | 100 | 127 | 0.48 | 0. 29 | 0. 29 | M2X6 |
| GMH7HA | 12 | 21.6 | 31 | 140 | 200 | 0. 78 | 0.9 | 0.49 | |||||||||||||||
| GMH7SA | - | 9.6 | 19 | 96 | 116 | 0. 42 | 0.18 | 0.15 | |||||||||||||||
| GMH9CA | 10 | 2 | 5.5 | 20 | 15 | 2.5 | 10 | 20.8 | 30 | M3x3 | 9 | 6 | 6 | 3.5 | 3.5 | 20 | 10 | 190 | 260 | 1.2 | 0. 75 | 0. 75 | M3X8 |
| GMH9HA | 15 | 30.9 | 40.5 | 260 | 410 | 2 | 1.9 | 1.9 | |||||||||||||||
| GMH9SA | - | 11.9 | 21.5 | 120 | 151 | 0.7 | 0.3 | 0. 24 | |||||||||||||||
| GMH12CA | 13 | 3 | 7.5 | 27 | 20 | 3.5 | 15 | 21.6 | 34 | M3x3. 5 | 12 | 8 | 6.5 | 4.5 | 3.5 | 25 | 12.5 | 290 | 400 | 2.6 | 1.4 | 1.4 | M3X8 |
| GMH12HA | 20 | 32 | 44 | 380 | 600 | 3.9 | 3.7 | 3.7 | |||||||||||||||
| GMH12SA | - | 13 | 25 | 225 | 243 | 1.5 | 0. 53 | 0.46 | |||||||||||||||
| GMH15CA | 16 | 4 | 8.5 | 32 | 25 | 3.5 | 20 | 27.9 | 42 | M3x4 | 15 | 10 | 6.5 | 4.5 | 3.5 | 40 | 20 | 470 | 570 | 4.6 | 2.2 | 2.2 | M3X10 |
| GMH15HA | 25 | 42.8 | 57 | 650 | 930 | 7.5 | 5.9 | 5.9 | |||||||||||||||
| GMH15SA | - | 17.7 | 32 | 356 | 397 | 3.1 | 1.2 | 1 | |||||||||||||||
| GMH20CA | 20 | 5 | 10 | 10 | 30 | 5 | 25 | 34.6 | 50 | M4x6 | 20 | 11 | 9.5 | 5.5 | 6 | 60 | 30 | 678 | 926 | 9.4 | 5.4 | 4.5 | M5X14 |
| GMH20HA | 30 | 52.3 | 68 | 868 | 1316 | 13.4 | 10.4 | 8.7 | |||||||||||||||
| GMH20SA | - | 22.3 | 38 | 467 | 540 | 5.5 | 2 | 1.7 | |||||||||||||||

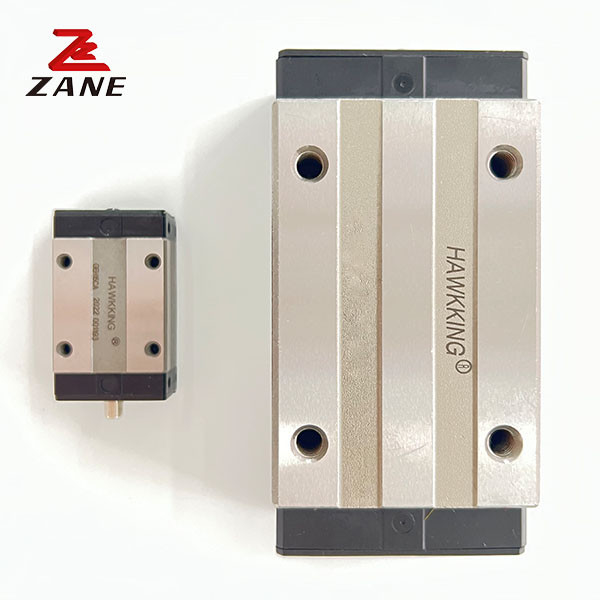

خطوط توجيه خطية GMH9CA من ZANE هي مكونات حركة خطية عالية الأداء توفر حلول حركة خطية لمجموعة واسعة من التطبيقات.منخفضة الصيانة وقوية GMH9CA خطوط التوجيه الخطي تقدم أداء متفوق، مجموعة واسعة من درجات حرارة التشغيل وارتفاع مخصص. توفر خطوط التوجيه الخطية حركة خطية موثوقة وسلسة ودقيقة وتستخدم على نطاق واسع في أنظمة الأتمتة الخطية ،آلات أدوات CNC والصناعات الأخرىيمكن استخدامها أيضاً مع مكونات حركة خطية أخرى مثل الدلائل المنزلقة الخطية ومكونات الحركة الخطية وأنظمة مكونات الحركة الخطية للحصول على دقة عالية، ضجيج منخفض،التشغيل عالي الكفاءة والصيانة المنخفضة.
