| مكان المنشأ | الصين |
| اسم العلامة التجارية | YYC |
| إصدار الشهادات | CE,ISO |

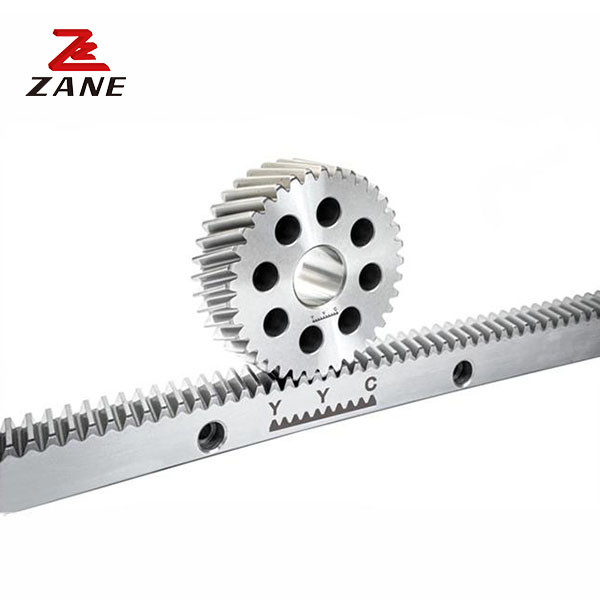

YYC Rack and Pinion هو حل محرك فعال من حيث التكلفة وموثوق به وهو مثالي للحركة الخطية.يتكون هذا النظام من عجلة دائرية أو ملفوفة تعرف باسم العجلة و عجلة خطية تعرف باسم الرفالعجلة هي عجلة صغيرة تتشابك مع أسنان الرف، مما يسمح للعجلة بترجمة الحركة الدورية إلى حركة خطية.يحتوي نظام القيادة على عدد من الأسنان (60) ويتم تصنيعه من مادة S50C التي يتم طحنها وطحنها لتحسين المتانة والأداءتم تصميم النظام ليكون خفيف الوزن (2.1kg) وله صلابة HRC 50-55°.يقدم هذا النظام الدقيق الهندسة الوقاية والعجلة الدفع دقة متفوقة ويمكن تكرارها مقارنة مع أنواع أخرى من الوقاية والعجلة الدفعو نظام الوسائط و النظام
| الرمز |
الوحدة |
(ل) | L2 | عدد الأسنان | ب | A0 | ال | D 1 | عدد الثقوب | أ | الدول | 0D | E | D1 | I1 | d2 | f |
فتا kN |
كيلوغرام | |
| CHTGH01505-DIN5 | 1.5 | 500.00 | 6.70 | 100 | 19 | 19 | 17.5 | 62.5 | 125 | 4 | 8 | 7 | 11 | 7 | 31.7 | 436.60 | 5.7 | 1.5 | 4.84 | 1.3 |
| CHTGH01510-DIN5 | 1.5 | 1000.00 | 6.70 | 200 | 19 | 19 | 17.5 | 62.5 | 125 | 8 | 8 | 7 | 11 | 7 | 31.7 | 936.60 | 5.7 | 1.5 | 4.84 | 2.6 |
| CHTGH02005-DIN5 | 2 | 500.00 | 8.50 | 75 | 24 | 24 | 22.0 | 62.5 | 125 | 4 | 8 | 7 | 11 | 7 | 31.7 | 436.60 | 5.7 | 2 | 8.15 | 2.1 |
| إضافة إلى ذلك ، يجب أن يكون هناك إضافة إلى إضافة إلى إضافة إلى إضافة. | 2 | 1000.00 | 8.50 | 150 | 24 | 24 | 22.0 | 62.5 | 125 | 8 | 8 | 7 | 11 | 7 | 31.7 | 936.60 | 5.7 | 2 | 8.15 | 4.1 |
| CHTGH02505-DIN5 | 2.5 | 500.00 | 8.50 | 60 | 24 | 24 | 21.5 | 62.5 | 125 | 4 | 9 | 7 | 11 | 7 | 31.7 | 436.60 | 5.7 | 2 | 10.19 | 2.1 |
| CHTGH02510-DIN5 | 2.5 | 1000.00 | 8.50 | 120 | 24 | 24 | 21.5 | 62.5 | 125 | 8 | 9 | 7 | 11 | 7 | 31.7 | 936.60 | 5.7 | 2 | 10.19 | 4.1 |
| CHTGH03005-DIN5 | 3 | 500.00 | 10.30 | 50 | 29 | 29 | 26.0 | 62.5 | 125 | 4 | 9 | 10 | 15 | 9 | 35 | 430.00 | 7.7 | 2 | 14.77 | 3.0 |
| CHTGH03010-DIN5 | 3 | 1000.00 | 10.30 | 100 | 29 | 29 | 26.0 | 62.5 | 125 | 8 | 9 | 10 | 15 | 9 | 35 | 930.00 | 7.7 | 2 | 14.77 | 6.0 |
| CHTGH04005-DIN5 | 4 | 506.67 | 13.80 | 38 | 39 | 39 | 35.0 | 62.5 | 125 | 4 | 12 | 10 | 15 | 9 | 33.3 | 433.00 | 7.7 | 2 | 26.49 | 5.5 |
| CHTGH04010-DIN5 | 4 | 1000.00 | 13.80 | 75 | 39 | 39 | 35.0 | 62.5 | 125 | 8 | 12 | 10 | 15 | 9 | 33.3 | 933.40 | 7.7 | 2 | 26.49 | 10.8 |
| CHTGH05005-DIN5 | 5 | 500.00 | 17.40 | 30 | 49 | 39 | 34.0 | 62.5 | 125 | 4 | 12 | 14 | 20 | 13 | 37.5 | 425.00 | 11.7 | 3 | 41.60 | 6.8 |
| إضافة إلى ذلك ، يجب أن يكون هناك إضافة إلى إضافة إلى إضافة إلى إضافة. | 5 | 1000.00 | 17.40 | 60 | 49 | 39 | 34.0 | 62.5 | 125 | 8 | 12 | 14 | 20 | 13 | 37.5 | 925.00 | 11.7 | 3 | 41.60 | 13.6 |
| CHTGH06005-DIN5 | 6 | 500.00 | 20.90 | 25 | 59 | 49 | 43.0 | 62.5 | 125 | 4 | 16 | 18 | 26 | 17 | 37.5 | 425.00 | 15.7 | 3 | 60.11 | 10.3 |
| CHTGH06010-DIN5 | 6 | 1000.00 | 20.90 | 50 | 59 | 49 | 43.0 | 62.5 | 125 | 8 | 16 | 18 | 26 | 17 | 37.5 | 925.00 | 15.7 | 3 | 60.11 | 20.5 |
| CHTGH08005-DIN5 | 8 | 480.00 | 28.00 | 18 | 79 | 79 | 71.0 | 60.0 | 120 | 4 | 25 | 22 | 33 | 21 | 120 | 240.00 | 19.7 | 4 | 107.31 | 21.3 |
| CHTGH08010-DIN5 | 8 | 960.00 | 28.00 | 36 | 79 | 79 | 71.0 | 60.0 | 120 | 8 | 25 | 22 | 33 | 21 | 120 | 720.00 | 19.7 | 4 | 107.31 | 42.6 |
1.دقة عالية: يمكن أن يوفر رف YYC والعجلة نقل دقة عالية ، والتي يمكن أن تلبي سيناريوهات التطبيق المتعلقة بمتطلبات نقل دقة عالية.
2.الصلابة العالية: يتم تصنيع رف YYC والعجلات من مواد عالية القوة ، مع صلابة عالية ، يمكن أن تتحمل عزم دوران كبير ، لضمان استقرار ودقة ناقل التوصيل.
3ضوضاء منخفضة: يتبنى YYC رف والعجلات تكنولوجيا التصنيع الدقيق ، وله مستوى ضوضاء منخفض ، ولا ينتج ضوضاء واضحة عند التحرك بسرعة عالية.
4.عمر طويل: يتبنى YYC الوقاية والعجلات المواد عالية الجودة وتكنولوجيا المعالجة الدقيقة ، والتي لديها عمر خدمة طويل وتقلل من تكلفة الصيانة والاستبدال.
5صيانة سهلة: هيكل الرف والعجلات YYC بسيط وسهل الصيانة والاستبدال ، مما يمكن أن يقلل من تكاليف الصيانة والوقت الوقائي.
