| مكان المنشأ | الصين |
| اسم العلامة التجارية | YYC |
| إصدار الشهادات | CE,ISO |

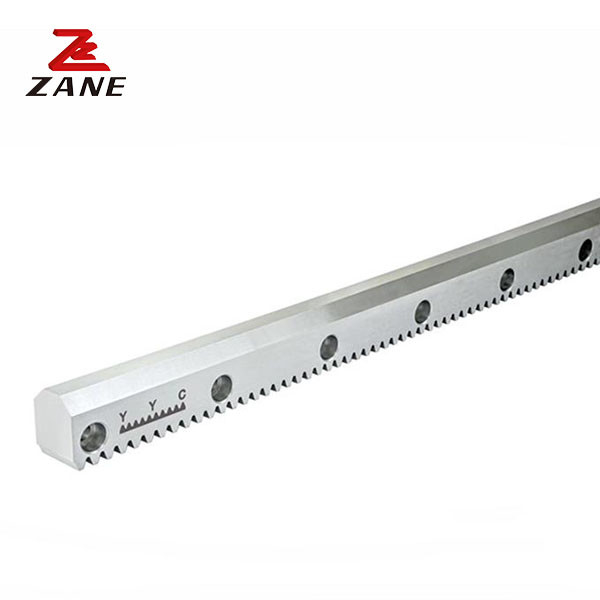

YYC Rack and Pinion هو عبارة عن عجلة عجلة عالية الأداء تجمع بين المتانة والوظائف. يتم استخدامه على نطاق واسع في التطبيقات الصناعية والتصنيعية.يتم تصنيع وحدة الوقوف والرصيف لدينا وفقا لمعايير دين 5 وهي مصنوعة من المواد عالية الجودةتم تصميم المنتج لضمان الدقة والأداء النهائي. يتم معالجته وطحن الدقة ، وقسوة السطح هي HRC 50-55 درجة.تم تصميم YYC رف والعجلة لأقصى كفاءة وموثوقية، مما يجعلها خيار مثالي لمجموعة متنوعة من التطبيقات الصناعية والتصنيعية.
| الرمز |
الوحدة |
(ل) | L2 | عدد الأسنان | ب | A0 | ال | D 1 | عدد الثقوب | أ | الدول | 0D | E | D1 | I1 | d2 | f |
فتا kN |
كيلوغرام | |
| CHTGH01505-DIN5 | 1.5 | 500.00 | 6.70 | 100 | 19 | 19 | 17.5 | 62.5 | 125 | 4 | 8 | 7 | 11 | 7 | 31.7 | 436.60 | 5.7 | 1.5 | 4.84 | 1.3 |
| CHTGH01510-DIN5 | 1.5 | 1000.00 | 6.70 | 200 | 19 | 19 | 17.5 | 62.5 | 125 | 8 | 8 | 7 | 11 | 7 | 31.7 | 936.60 | 5.7 | 1.5 | 4.84 | 2.6 |
| CHTGH02005-DIN5 | 2 | 500.00 | 8.50 | 75 | 24 | 24 | 22.0 | 62.5 | 125 | 4 | 8 | 7 | 11 | 7 | 31.7 | 436.60 | 5.7 | 2 | 8.15 | 2.1 |
| إضافة إلى ذلك ، يجب أن يكون هناك إضافة إلى إضافة إلى إضافة إلى إضافة. | 2 | 1000.00 | 8.50 | 150 | 24 | 24 | 22.0 | 62.5 | 125 | 8 | 8 | 7 | 11 | 7 | 31.7 | 936.60 | 5.7 | 2 | 8.15 | 4.1 |
| CHTGH02505-DIN5 | 2.5 | 500.00 | 8.50 | 60 | 24 | 24 | 21.5 | 62.5 | 125 | 4 | 9 | 7 | 11 | 7 | 31.7 | 436.60 | 5.7 | 2 | 10.19 | 2.1 |
| CHTGH02510-DIN5 | 2.5 | 1000.00 | 8.50 | 120 | 24 | 24 | 21.5 | 62.5 | 125 | 8 | 9 | 7 | 11 | 7 | 31.7 | 936.60 | 5.7 | 2 | 10.19 | 4.1 |
| CHTGH03005-DIN5 | 3 | 500.00 | 10.30 | 50 | 29 | 29 | 26.0 | 62.5 | 125 | 4 | 9 | 10 | 15 | 9 | 35 | 430.00 | 7.7 | 2 | 14.77 | 3.0 |
| CHTGH03010-DIN5 | 3 | 1000.00 | 10.30 | 100 | 29 | 29 | 26.0 | 62.5 | 125 | 8 | 9 | 10 | 15 | 9 | 35 | 930.00 | 7.7 | 2 | 14.77 | 6.0 |
| CHTGH04005-DIN5 | 4 | 506.67 | 13.80 | 38 | 39 | 39 | 35.0 | 62.5 | 125 | 4 | 12 | 10 | 15 | 9 | 33.3 | 433.00 | 7.7 | 2 | 26.49 | 5.5 |
| CHTGH04010-DIN5 | 4 | 1000.00 | 13.80 | 75 | 39 | 39 | 35.0 | 62.5 | 125 | 8 | 12 | 10 | 15 | 9 | 33.3 | 933.40 | 7.7 | 2 | 26.49 | 10.8 |
| CHTGH05005-DIN5 | 5 | 500.00 | 17.40 | 30 | 49 | 39 | 34.0 | 62.5 | 125 | 4 | 12 | 14 | 20 | 13 | 37.5 | 425.00 | 11.7 | 3 | 41.60 | 6.8 |
| إضافة إلى ذلك ، يجب أن يكون هناك إضافة إلى إضافة إلى إضافة إلى إضافة. | 5 | 1000.00 | 17.40 | 60 | 49 | 39 | 34.0 | 62.5 | 125 | 8 | 12 | 14 | 20 | 13 | 37.5 | 925.00 | 11.7 | 3 | 41.60 | 13.6 |
| CHTGH06005-DIN5 | 6 | 500.00 | 20.90 | 25 | 59 | 49 | 43.0 | 62.5 | 125 | 4 | 16 | 18 | 26 | 17 | 37.5 | 425.00 | 15.7 | 3 | 60.11 | 10.3 |
| CHTGH06010-DIN5 | 6 | 1000.00 | 20.90 | 50 | 59 | 49 | 43.0 | 62.5 | 125 | 8 | 16 | 18 | 26 | 17 | 37.5 | 925.00 | 15.7 | 3 | 60.11 | 20.5 |
| CHTGH08005-DIN5 | 8 | 480.00 | 28.00 | 18 | 79 | 79 | 71.0 | 60.0 | 120 | 4 | 25 | 22 | 33 | 21 | 120 | 240.00 | 19.7 | 4 | 107.31 | 21.3 |
| CHTGH08010-DIN5 | 8 | 960.00 | 28.00 | 36 | 79 | 79 | 71.0 | 60.0 | 120 | 8 | 25 | 22 | 33 | 21 | 120 | 720.00 | 19.7 | 4 | 107.31 | 42.6 |
1أداة الماكينة: يمكن استخدام الوسادة الأصلية YYC لنظم نقل مختلفة على أدوات الماكينة ، مثل آلات الطحن ، آلات الحفر ، المسامير وما إلى ذلك.يمكن أن توفر دقة عالية وعالية موثوقية أداء نقل.
2معدات التشغيل الآلي: يمكن استخدام الوسيط الأصلي YYC في نظام نقل معدات التشغيل الآلي المختلفة ، مثل الروبوتات ، خطوط الإنتاج الآلية ، إلخ.يمكن أن توفر دقة عالية وكفاءة عالية التحكم في الحركة.
3آلة الطباعة: يمكن استخدام الرف الأصلي YYC والعجلة في نظام نقل آلة الطباعة ، مثل عجلات الطباعة وأجهزة نقل ، إلخ.يمكن أن توفر أداء ناقل ثابت ودقيق.
4الآلات النسيجية: يمكن استخدام الجهاز الأصلي YYC في نظام نقل الآلات النسيجية ، مثل الخياطة ، آلة الخياطة ، إلخ.يمكن أن توفر دقة عالية وكفاءة عالية التحكم في الحركة.
5.آلات التعبئة والتغليف: يمكن استخدام الوسيط الأصلي YYC في نظام نقل آلات التعبئة والتغليف ، مثل آلات الختم ، آلات التسمية ، إلخ.يمكن أن توفر أداء ناقل ثابت ودقيق.
