التطبيقات في الأتمتة الصناعية

مكان المنشأ	China
اسم العلامة التجارية	YYC
إصدار الشهادات	CE,ISO

تفاصيل المنتج

رقم الموديل:

CHTMH01510

اسم المنتج:

YYC الرف والجناح

المواد:

S50C

عدد الاسنان:

200

صلابة:

HRC 50-55 درجة

درجة الجودة:

الدين 10

الوزن:

2.1 كجم

المكونات الأساسية:

والعتاد، والعتاد الرف

الملف الشخصي للأسنان:

أسنان مستقيمة

تسليط الضوء:

الدرج المزدوج والعصا,أوتوماتيكي رف والبينيون,عداد الأسنان المستقيم والعجلة

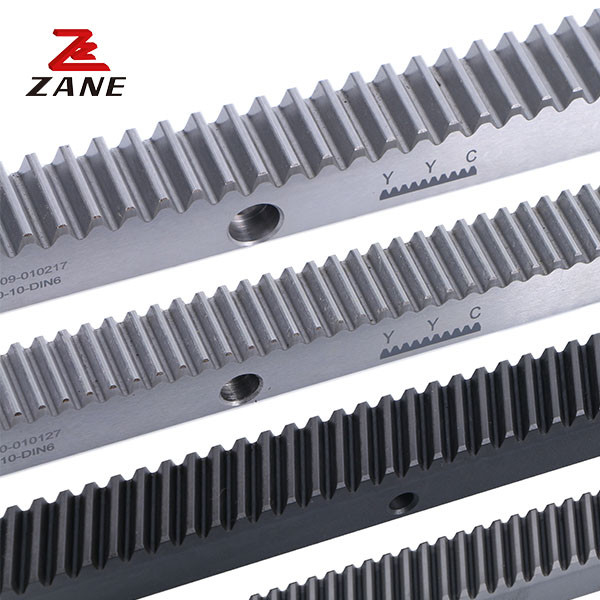

Automation Rack And Pinion

Straight Teeth Rack And Pinion

وصف المنتج

وصف المنتج:

يقدم YYC Rack and Pinion أداءً وموثوقيةً متفوقةً، وتصميمها وعملية التصنيع المتفوقة تضمن أقصى قدر من المتانة والأداء.جودتها العالية وأدائها تجعلها خيار مثالي لتطبيقات الأتمتة الصناعيةكما أنه سهل التثبيت والصيانة، مما يجعله خيارًا رائعًا لأي تطبيق صناعي.

يوي سي راك و بينيون هو الخيار المثالي لتطبيقات الأتمتة الصناعية، حيث أنه يوفر أداءً متفوقًا، ودائمة، وموثوقية. مع قدرته العالية على الحمل ودقة،يمكن استخدامه في مجموعة واسعة من تطبيقات التحكم في الحركةكما أنه سهل جداً في الإعداد والصيانة، مما يجعله خياراً مثالياً لمجموعة متنوعة من التطبيقات الصناعية.

المعلمات التقنية:

التطبيقات في الأتمتة الصناعية 0

الرمز	الوحدة	(ل)	L2	عدد الأسنان	ب	A0	ال	D 1		عدد الثقوب	أ	0dl	0D	E	إد	11	0d2	f	فتا kN	كيلوغرام
CHTMH01510-DIN10	1.5	1000	6.00	200	17	17	15.5	62.5	125	8	7	6	9.5	7	31.7	936.6	5.7	1.5	3.18	2.1
CHTMH02010-DIN10	2	1000	8.50	150	24	24	22	62.5	125	8	8	7	11	7	31.7	936.6	5.7	2	5.98	4.1
المواد المستخدمة في المنتجات	2	2000	8.50	300	24	24	22	62.5	125	16	8	7	11	7	31.7	1936.6	5.7	2	5.98	8.2
CHTMH03010-DIN10	3	1000	10.30	100	29	29	26	62.5	125	8	9	10	15	9	35.0	930.0	7.7	2	10.83	6.0
CHTMH03020-DIN10	3	2000	10.30	200	29	29	26	62.5	125	16	9	10	15	9	35.0	1930.0	7.7	2	10.83	12.0
CHTMH04010-DIN10	4	1000	13.80	75	39	39	35	62.5	125	8	12	10	15	9	33.3	933.4	7.7	2	19.42	10.8
CHTMH04020-DIN10	4	2000	13.80	150	39	39	35	62.5	125	16	12	10	15	9	33.3	1933.4	7.7	2	19.42	21.6
CHTMH05010-DIN10	5	1000	17.40	60	49	39	34	62.5	125	8	12	14	20	13	37.5	925.0	11.7	3	30.51	13.6
CHTMH05020-DIN10	5	2000	17.40	120	49	39	34	62.5	125	16	12	14	20	13	37.5	1925.0	11.7	3	30.51	27.2
CHTMH06010-DIN10	6	1000	20.90	50	59	49	43	62.5	125	8	16	18	26	17	37.5	925.0	15.7	3	44.08	20.5
CHTMH06020-DIN10	6	2000	20.90	100	59	49	43	62.5	125	16	16	18	26	17	37.5	1925.0	15.7	3	44.08	41,1
CHTMH08010-DIN10	8	960	28.00	36	79	79	71	60	120	8	25	22	33	21	120.0	720.0	19.7	4	78.69	42.6
CHTMH08020-DIN10	8	1920	28.00	72	79	79	71	60	120	16	25	22	33	21	120.0	1680.0	19.7	4	78.69	85.1
CHTMH10010-DIN10	10	1000	35.11	30	99	99	89	62.5	125	8	32	33	48	32	125.0	750.0	19.7	5	123.27	69.6
