الكرة اللولبية
>
|
| مكان المنشأ | الصين |
| اسم العلامة التجارية | HAWKKING |
| إصدار الشهادات | CE，ISO |
| رقم الموديل | SCR1610 |

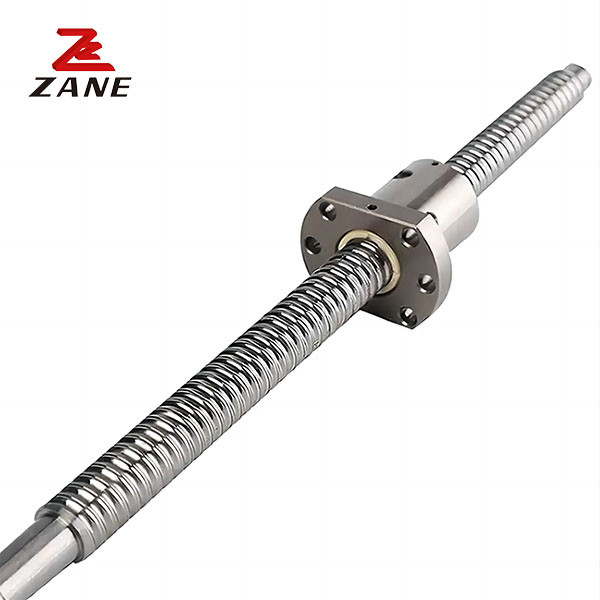

SCR1610 المسمار الكروي الطويل حسب الطلب طحن الخيوط المطحونة المسمار الكروي مع المكسرات
تخصيص المسمار الكروي SCR1605 SCR1610 SCR1616 SCR2020 SCR2505 SCR2510 SCR2525 سلسلة المسمار الكروي
سلسلة SCR تتميز برقة عالية، صلابة عالية، متانة عالية وقوة ضد الغبار، مع الدورة الداخلية
تصميم، مما يجعل سلسلة SCR قابلة للتطبيق في بيئة تشغيل صغيرة.
جدول حجم الجوز
| النموذج | القطر الخارجي | الرصاص | قطر الكرة الفولاذية | حجم الجوز | حلقات الحبات | الحمل الديناميكي | الحمل الرقمي الثابت |
صلبة kgf/μm |
|||||||
| د | أنا | نعم | د | أ | ب | (ل) | W | هـ | إكس | ق | n | حوالي | كوا | k | |
| 01204-T4 | 12 | 4 | 2.5 | 24 | 40 | 10 | 40 | 32 | 30 | 4. 5 | - | 4x1 | 902 | 1884 | 26 |
| 01604-T4 | 16 | 4 | 2. 381 | 28 | 48 | 10 | 40 | 38 | 40 | 5.5 | M6 | 4x1 | 973 | 2406 | 32 |
| 01605-T3 | 5 | 3.175 | 28 | 48 | 10 | 42 | 38 | 40 | 5.5 | M6 | 3x1 | 780 | 1168 | 32 | |
| 01605-T4 | 5 | 3.175 | 28 | 48 | 10 | 50 | 38 | 40 | 5. 5 | M6 | 4x1 | 1380 | 3052 | 32 | |
| 01610-T3 | 10 | 3.175 | 28 | 48 | 10 | 57 | 38 | 40 | 5.5 | M6 | 3x1 | 1103 | 2401 | 26 | |
| 02004-T4 | 20 | 4 | 2.381 | 36 | 58 | 10 | 42 | 47 | 44 | 6.6 | M6 | 4x1 | 1066 | 2987 | 38 |
| 02005-T4 | 5 | 3. 175 | 36 | 58 | 10 | 51 | 47 | 44 | 6. 6 | M6 | 4x1 | 1551 | 3875 | 39 | |
| 02504-T4 | 25 | 4 | 2. 381 | 40 | 62 | 10 | 42 | 51 | 48 | 6.6 | M6 | 4x1 | 1180 | 3795 | 43 |
| 02505-T4 | 5 | 3.175 | 40 | 62 | 10 | 51 | 51 | 48 | 6.6 | M6 | 4x1 | 1724 | 4904 | 45 | |
| 02506-T4 | 6 | 3. 969 | 40 | 62 | 10 | 54 | 51 | 48 | 6.6 | M6 | 4x1 | 2318 | 6057 | 47 | |
| 02508-T4 | 8 | 4. 762 | 40 | 62 | 10 | 63 | 51 | 48 | 6.6 | M6 | 4x1 | 2963 | 7313 | 49 | |
| 02510-T4 | 10 | 4. 762 | 40 | 62 | 12 | 85 | 51 | 48 | 6.6 | M6 | 4x1 | 2954 | 7295 | 50 | |
| 03204-T4 | 32 | 4 | 2. 381 | 50 | 80 | 12 | 44 | 65 | 62 | 9 | M6 | 4x1 | 1296 | 4838 | 51 |
| 03205-T4 | 5 | 3. 175 | 50 | 80 | 12 | 52 | 65 | 62 | 9 | M6 | 4x1 | 1922 | 6343 | 54 | |
| 03206-T4 | 6 | 3. 969 | 50 | 80 | 12 | 57 | 65 | 62 | 9 | M6 | 4x1 | 2632 | 7979 | 57 | |
| 03208-T4 | 8 | 4. 762 | 50 | 80 | 12 | 65 | 65 | 62 | 9 | M6 | 4x1 | 3387 | 9622 | 60 | |
| 03210-T4 | 10 | 6. 350 | 50 | 80 | 12 | 90 | 65 | 62 | 9 | M6 | 4x1 | 4805 | 12208 | 61 | |
| 04005-T4 | 40 | 5 | 3. 175 | 63 | 93 | 14 | 55 | 78 | 70 | 9 | M8 | 4x1 | 2110 | 7988 | 63 |
| 04006-T4 | 6 | 3. 969 | 63 | 93 | 14 | 60 | 78 | 70 | 9 | M6 | 4x1 | 2873 | 9913 | 66 | |
| 04008-T4 | 8 | 4. 762 | 63 | 93 | 14 | 67 | 78 | 70 | 9 | M6 | 4x1 | 3714 | 11947 | 70 | |
| 04010-T4 | 10 | 6. 350 | 63 | 93 | 14 | 93 | 78 | 70 | 9 | M8 | 4x1 | 5399 | 15500 | 73 | |
| 05010-T4 | 50 | 10 | 6. 350 | 75 | 110 | 16 | 93 | 93 | 85 | 11 | M8 | 4x1 | 6004 | 19614 | 85 |
| 05020-T4 | 20 | 7. 144 | 75 | 110 | 16 | 138 | 93 | 85 | 11 | M8 | 4x1 | 7142 | 22588 | 94 | |
| 06310-T4 | 63 | 10 | 6. 350 | 90 | 125 | 18 | 98 | 108 | 95 | 11 | M8 | 4x1 | 6719 | 25358 | 99 |
| 06320-T4 | 20 | 9. 525 | 95 | 135 | 20 | 149 | 115 | 100 | 13.5 | M8 | 4x1 | 11444 | 36653 | 112 | |
| 08010-T4 | 80 | 10 | 6. 350 | 105 | 145 | 20 | 98 | 125 | 110 | 13.5 | M8 | 4x1 | 7346 | 31953 | 109 |
| 08020-T4 | 20 | 9. 525 | 125 | 165 | 25 | 154 | 145 | 130 | 13.5 | M8 | 4x1 | 12911 | 47747 | 138 | |
| 10020-T4 | 100 | 20 | 9. 525 | 150 | 202 | 30 | 180 | 170 | 155 | 17.5 | M8 | 4x1 | 14303 | 60698 | 162 |
ميزة سلسلة العودة الداخلية للمسمار الكروي
1تصميم العودة الداخلية يوفر مساحة أكبر.
2دقة عالية مضمونة
3. التغذية الدقيقة، يمكن التحكم بها ضمن 0.1μm
4لا رد فعل ضار، صلابة عالية.
