| مكان المنشأ | الصين |
| اسم العلامة التجارية | HAWKKING |
| إصدار الشهادات | CE，ISO |

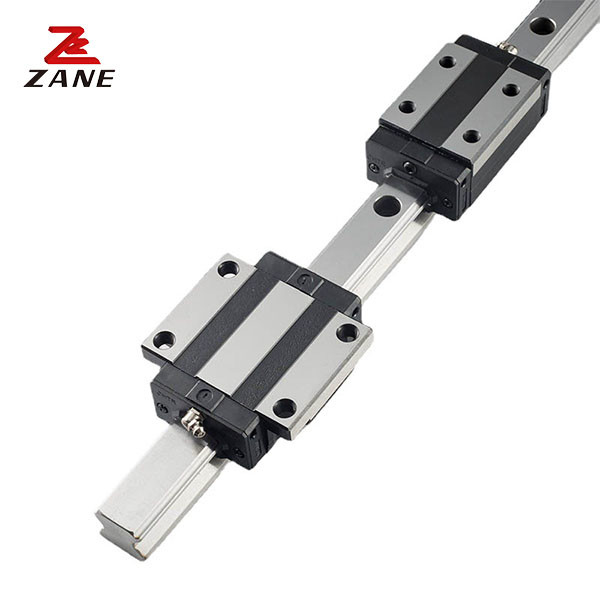

سلسلة HG خطية دليل السكة الحديدية HIWIN استبدال 1000mm 2000mm 3000mm
السكك الحديدية الخطي، والمعروفة أيضًا باسم أدلة الحركة الخطية، هي مكونات ميكانيكية تستخدم لتوجيه ودعم الأجزاء المتحركة في حركة خطية أو مستقيمة.وهي تتكون من سكة حديد أو مسار مصنوعة عادة من الألومنيوم أو الفولاذ المقاوم للصدأ، و عربة أو جهاز تنزلق يتحرك على طول السكة الحديدية. عادة ما تكون عربة أو جهاز تنزلق مصنوعة من الصلب أو البلاستيك وتحتوي على عناصر التدحرج مثل الكرات أو الألواح ،التي تسمح بحركة سلسة ودقيقة.
| النموذج | حجم الجمع (ملم) | حجم الكتلة ((ملم) | حجم السكة الحديدية ((ملم) |
أدوات التثبيت الحجم |
الحمل الديناميكي الأساسي الثابت | الحمل الأساسي الثابت الثابت | اللحظة الساكنة المسموح بها | وزن | ||||||||||||||||||||||
|
السّيد (كين) |
MP kNf |
كينوفي |
الكتلة كيلوغرام |
الشريحة كغ/ن |
||||||||||||||||||||||||||
| هـ | هـأنا | ن | W | ب | بأنا | ج | لي | (ل) | كأنا | G | Mxl | T | h2 | h3 | WR | هـR | د | h | د | (ب) | E | (ملم) | C (((kN) | Co ((kN) | ||||||
| GHH15CA | 28 | 4.3 | 9.5 | 34 | 26 | 4 | 26 | 39.4 | 61.4 | 10 | 5.3 | M4x5 | 6 | 7.95 | 7.7 | 15 | 15 | 7.5 | 5.3 | 4.5 | 60 | 20 | M4xl6 | 11.38 | 25.31 | 0.17 | 0.15 | 0.15 | 0.18 | 1.45 |
| GHH20CA | 30 | 4.6 | 12 | 44 | 32 | 6 | 36 | 50.5 | 77.5 | 12.25 | 12 | M5x6 | 8 | 6 | 7 | 20 | 17.5 | 9.5 | 8.5 | 6 | 60 | 20 | M5xl6 | 17.75 | 37.84 | 0.38 | 0.27 | 0.27 | 0.30 | 2.21 |
| GHH20HA | 50 | 65.2 | 92.2 | 12.6 | 21.18 | 48.84 | 0.48 | 0.47 | 0.47 | 0.39 | ||||||||||||||||||||
| GHH25CA | 40 | 5.5 | 48 | 35 | 6.5 | 35 | 58 | 84 | 16.8 | 12 | M6x8 | 8 | 10 | 23 | 22 | 11 | 9 | 7 | 60 | 20 | M6x20 | 26.48 | 56.19 | 0.64 | 0.51 | 0.51 | 0. 51 | 3.21 | ||
| GHH25HA | 12.5 | 50 | 78.6 | 104.6 | 19.6 | 32. 75 | 76.00 | 0.87 | 0.88 | 0.88 | 0.69 | |||||||||||||||||||
| GHH30CA | 45 | 6 | 16 | 60 | 40 | 10 | 40 | 70 | 97.4 | 20.25 | 12 | M8xl0 | 8.5 | 9.5 | 28 | 26 | 14 | 12 | 9 | 80 | 20 | 38.74 | 83.06 | 1.06 | 0.85 | 0.85 | 0.88 | 4. 47 | ||
| GHH30HA | 60 | 93 | 120.4 | 21.75 | 13.8 | M8x2ij | 47.27 | 110.13 | 1.40 | 1.47 | 1.47 | 1.16 | ||||||||||||||||||
| GHH35CA | 55 | 18 | 70 | 50 | 10 | 50 | 80 | 112.4 | 20.6 | 12 | 16 | 19.6 | 34 | 29 | 14 | 12 | 9 | 80 | 20 | 49.52 | 102.87 | 1.73 | 1.20 | 1. 20 | 1.45 | 6. 30 | ||||
| GHH35HA | 1.5 | 72 | 105.8 | 138.2 | 22.5 | M8xl2 | 60.21 | 136.31 | 2.29 | 2.08 | 2.08 | 1.92 | ||||||||||||||||||
| GHH45CA | 70 | 9.5 | 86 | 60 | 13 | 60 | 97 | 139.4 | 23 | M10xl7 | 16 | 45 | 38 | 20 | 17 | 14 | 105 | M12x35 | 77.57 | 155.93 | 3.01 | 2.35 | 2.35 | 2.73 | 10.41 | |||||
| GHH45HA | 20.5 | 80 | 128.8 | 171.2 | 28.9 | 8 ليرة. | 30.5 | 22.5 | 94.54 | 207.12 | 4.00 | 4.07 | 4.07 | 3.61 | ||||||||||||||||
| GHH55CA | 80 | 100 | 75 | 75 | 117.7 | 166.7 | 27.35 | M12xl8 | 22 | 29 | 53 | 44 | 23 | 20 | 16 | 120 | 30 | M14x45 | 114.44 | 227. 81 | 5.66 | 4.06 | 4.06 | 4.17 | 15.08 | |||||
| GHH55HA | 13 | 23. 5 | 12. 5 | 95 | 155.8 | 204.8 | 36.4 | 12.9 | 139.35 | 301.26 | 7.49 | 7.01 | 7.01 | 5.49 | ||||||||||||||||
| GHH65CA | 90 | 15 | 126 | 76 | 25 | 70 | 144.2 | 200.2 | 43.1 | 25 | 15 | 15 | 63 | 53 | 26 | 22 | 18 | 150 | 35 | M16x50 | 163.63 | 324.71 | 10.02 | 6.44 | 6.44 | 7.00 | 21.18 | |||
| GHH65HA | 31.5 | 120 | 203.6 | 259.6 | 47.8 | 12.9 | M16x20 | 208.36 | 457.15 | 14.15 | 11.12 | 11.12 | 9.82 | |||||||||||||||||
تقدم قوالب الدليل الخطية عددًا من الفوائد للتطبيقات الصناعية والتصنيعية. وتشمل هذه:
1الحركة الدقيقة والسلسة: السكك الحديدية الخطي تسمح بالحركة الدقيقة والسلسة للآلات والمعدات، وهو أمر ضروري في العديد من التطبيقات حيث الدقة حاسمة.
2تقليل الاحتكاك والارتداء: عناصر التدحرج في العربة أو المزلق تقلل من الاحتكاك والارتداء بين الأجزاء المتحركة ، مما يساعد على إطالة حياتها وتقليل الحاجة إلى الصيانة.
3القدرة الكبيرة على الحمل: تم تصميم السكك الحديدية الخطي لدعم الأحمال الكبيرة ، مما يجعلها مثالية للتطبيقات الثقيلة.
4. سهولة التثبيت: السكك الحديدية الخطية سهلة التثبيت ويمكن استخدامها في مجموعة واسعة من التطبيقات ، مما يجعلها مكونًا متعدد الاستخدامات للعديد من الصناعات.
