| مكان المنشأ | الصين |
| اسم العلامة التجارية | ZANE |
| إصدار الشهادات | CE，ISO |
| رقم الموديل | GHH-CA / GHH-HA |

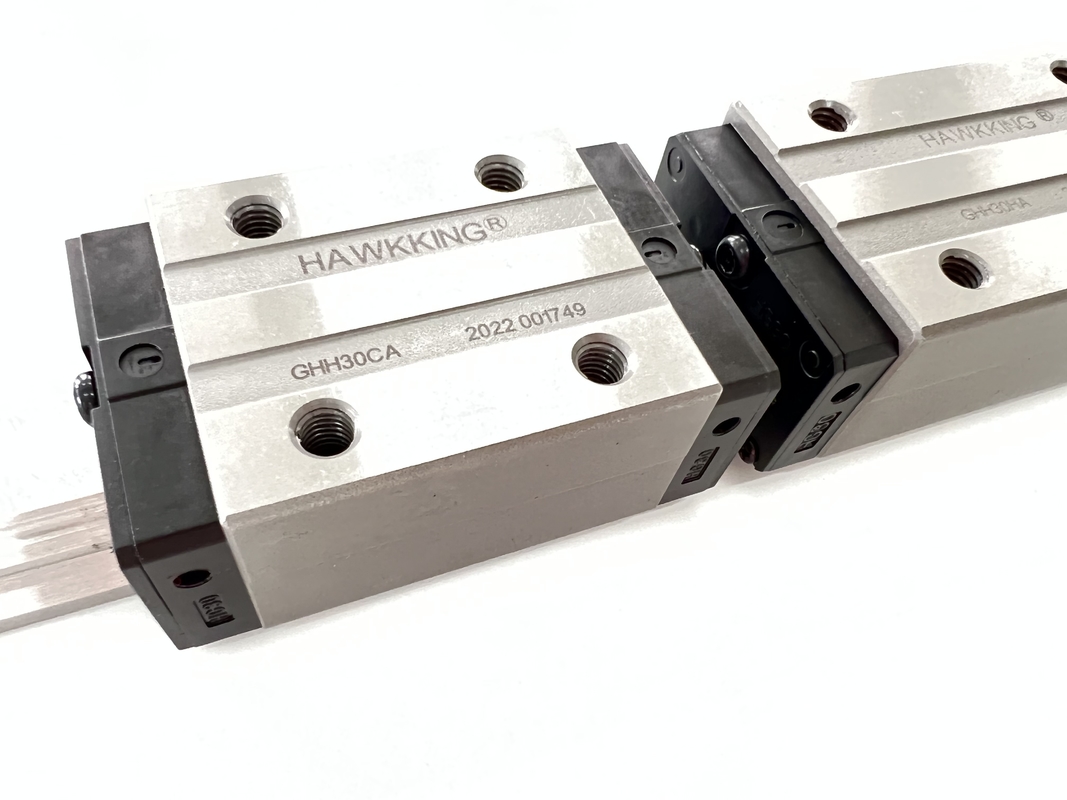

أدلة خطية عالية الدقة مخصصة الطول HGH15 HGH20 HGH25 HGH30
أين تستخدم الأدلة الخطية؟
تستخدم الأدلة الخطية في مجموعة واسعة من التطبيقات الصناعية والتصنيعية.سترى عادةً أدلة خطية من جميع الأحجام والأنماط المستخدمة في آلات CNC والطابعات ثلاثية الأبعاد ، بما في ذلك الطابعات المنزلية الأصغر والطابعات الصناعية الأكبر حجمًا.في هذه التطبيقات ، غالبًا ما تُستخدم الشرائح الخطية لوضع أداة أو لوحة أساسية داخل الماكينة.أثناء التشغيل بواسطة مكون آخر ، يحمل الدليل الخطي وزن الأداة أو لوحة القاعدة ويحمي مكون التشغيل من التحميل غير الصحيح.تُستخدم الأدلة الخطية أيضًا في التطبيقات والتصميمات الروبوتية مثل الروبوتات العملاقة (وتسمى أيضًا الديكارتية) وأنظمة النقل العلوية.هناك الكثير من التطبيقات التي تستخدم فيها أدلة خطية لدعم الأحمال الثقيلة وضمان حركة خطية سلسة.
| نموذج | حجم المجموعة (مم) | حجم الكتلة (مم) | حجم قضيب الانزلاق (مم) |
تثبيت البراغي لقضبان الانزلاق بحجم |
الحمل الأساسي الديناميكي الثابت | الحمل الأساسي الثابت | لحظة ثابتة مسموح بها | وزن | ||||||||||||||||||||||
|
السيد كيلو نيوتن ^ ن |
النائب كنف |
بلدي kNF |
الكتلة كلغ |
الانزلاق كجم / ن |
||||||||||||||||||||||||||
| ح | حأنا | ن | دبليو | ب | بأنا | ج | لي | إل | كأنا | جي | Mxl | تي | h2 | h3 | دبليور | حر | د | ح | د | ص | ه | (مم) | C (كيلو نيوتن) | Co (kN) | ||||||
| GHH15CA | 28 | 4.3 | 9.5 | 34 | 26 | 4 | 26 | 39.4 | 61.4 | 10 | 5.3 | M4x5 | 6 | 7.95 | 7.7 | 15 | 15 | 7.5 | 5.3 | 4.5 | 60 | 20 | ام 4 × 12 | 11.38 | 25.31 | 0.17 | 0.15 | 0.15 | 0.18 | 1.45 |
| GHH20CA | 30 | 4.6 | 12 | 44 | 32 | 6 | 36 | 50.5 | 77.5 | 12.25 | 12 | ام 5 × 6 | 8 | 6 | 7 | 20 | 17.5 | 9.5 | 8.5 | 6 | 60 | 20 | ام 5 × 6 | 17.75 | 37.84 | 0.38 | 0.27 | 0.27 | 0.30 | 2.21 |
| GHH20HA | 50 | 65.2 | 92.2 | 12.6 | 21.18 | 48.84 | 0.48 | 0.47 | 0.47 | 0.39 | ||||||||||||||||||||
| GHH25CA | 40 | 5.5 | 48 | 35 | 6.5 | 35 | 58 | 84 | 16.8 | 12 | م 6 × 8 | 8 | 10 | 23 | 22 | 11 | 9 | 7 | 60 | 20 | م 6 × 20 | 26.48 | 56.19 | 0.64 | 0.51 | 0.51 | 0. 51 | 3.21 | ||
| GHH25HA | 12.5 | 50 | 78.6 | 104.6 | 19.6 | 32. 75 | 76.00 | 0.87 | 0.88 | 0.88 | 0.69 | |||||||||||||||||||
| GHH30CA | 45 | 6 | 16 | 60 | 40 | 10 | 40 | 70 | 97.4 | 20.25 | 12 | ام 8 × 10 | 8.5 | 9.5 | 28 | 26 | 14 | 12 | 9 | 80 | 20 | 38.74 | 83.06 | 1.06 | 0.85 | 0.85 | 0.88 | 4. 47 | ||
| GHH30HA | 60 | 93 | 120.4 | 21.75 | 13.8 | M8x2ij | 47.27 | 110.13 | 1.40 | 1.47 | 1.47 | 1.16 | ||||||||||||||||||
| GHH35CA | 55 | 18 | 70 | 50 | 10 | 50 | 80 | 112.4 | 20.6 | 12 | 16 | 19.6 | 34 | 29 | 14 | 12 | 9 | 80 | 20 | 49.52 | 102.87 | 1.73 | 1.20 | 1. 20 | 1.45 | 6. 30 | ||||
| GHH35HA | 1.5 | 72 | 105.8 | 138.2 | 22.5 | ام 8 × 2 | 60.21 | 136.31 | 2.29 | 2.08 | 2.08 | 1.92 | ||||||||||||||||||
| GHH45CA | 70 | 9.5 | 86 | 60 | 13 | 60 | 97 | 139.4 | 23 | ام 10 × 7 | 16 | 45 | 38 | 20 | 17 | 14 | 105 | م 12 × 35 | 77.57 | 155.93 | 3.01 | 2.35 | 2.35 | 2.73 | 10.41 | |||||
| GHH45HA | 20.5 | 80 | 128.8 | 171.2 | 28.9 | L8. | 30.5 | 22.5 | 94.54 | 207.12 | 4.00 | 4.07 | 4.07 | 3.61 | ||||||||||||||||
| GHH55CA | 80 | 100 | 75 | 75 | 117.7 | 166.7 | 27.35 | ام 12 × 8 | 22 | 29 | 53 | 44 | 23 | 20 | 16 | 120 | 30 | M14x45 | 114.44 | 227- 81 | 5.66 | 4.06 | 4.06 | 4.17 | 15.08 | |||||
| GHH55HA | 13 | 23. 5 | 12. 5 | 95 | 155.8 | 204.8 | 36.4 | 12.9 | 139.35 | 301.26 | 7.49 | 7.01 | 7.01 | 5.49 | ||||||||||||||||
| GHH65CA | 90 | 15 | 126 | 76 | 25 | 70 | 144.2 | 200.2 | 43.1 | 25 | 15 | 15 | 63 | 53 | 26 | 22 | 18 | 150 | 35 | م 16 × 50 | 163.63 | 324.71 | 10.02 | 6.44 | 6.44 | 7.00 | 21.18 | |||
| GHH65HA | 31.5 | 120 | 203.6 | 259.6 | 47.8 | 12.9 | م 16 × 20 | 208.36 | 457.15 | 14.15 | 11.12 | 11.12 | 9.82 | |||||||||||||||||
تلميحات حول طلب دليل خطي وكتل دليل خطي:
(1) أخبرنا بعرض الدليل الخطي: على سبيل المثال 9 مم
(2) ما هو رمز حجم كتل الدليل الخطي ، الثابتة والمتنقلة؟على سبيل المثال MGN9C و HGH15CA وما إلى ذلك.
(3) ما هو طول الدليل الخطي الذي تحتاجه ، وكم عدد كتل الدليل في دليل خطي واحد ، الرجاء؟على سبيل المثال MNG91R80MM ؛1 قطعة من الكتل على دليل خطي 80 مم
EGW15CA EGW20CA EGW25CA EGW30CA EGW15SA EGW20SA EGW25SA EGW30SA
مزايانا لسلسلة الدليل الخطي HG:
1. نظام وحدات منزلقة كامل بدقة عالية ويمكن تحريكها بدون انحراف.
2. استخدام طويل العمر.
3. التسليم الفوري والخدمة الجيدة.
4.مخزون كبيروالبيع بالجملة دفعة منخفضة.
5. ISO9001: 2008
6. منافسالسعر والجودة الجيدة والتسليم السريع.
7.استجابة سريعة لرسائل البريد الإلكتروني أو حل الأسئلة بسرعة.
8. صادقة التعاون والخدمة.
