| مكان المنشأ | China |
| اسم العلامة التجارية | ZANE |
| إصدار الشهادات | CE,ISO |
دليل الحركة الخطي هو نظام حركة خطي موثوق ودقيق مصمم لتوفير أداء عالية وكفاءة مع ضمان صيانة منخفضة، وانخفاض مستوى الاهتزازمستوى ضجيج منخفض وضمان طويلوهي مجهزة بسلسلة توجيه خفيفة الوزن وقوية للغاية ، مما يسمح بحركة خطية سلسة ودقيقة.يتم تصنيع القيادة من المواد عالية الجودة التي تضمن الاستقرار على المدى الطويل ومقاومة للارتداءمع ضمانه الطويل ومتطلبات الصيانة المنخفضة، دليل الحركة الخطية يوفر حلًا موثوقًا واقتصاديًا لمجموعة واسعة من تطبيقات الحركة الخطية.من السهل تركيبها وتشغيلها، مما يجعلها الخيار المثالي لمجموعة واسعة من التطبيقات الصناعية، من السيارات والفضاء إلى التصنيع الطبي والصناعي.انخفاض مستوى الضوضاء والاهتزازات يجعلها مناسبة لكل من التطبيقات الداخلية والخارجيةيسمح الوزن المنخفض للسكك الحديدية بسهولة التثبيت والصيانة، في حين يضمن الضمان الطويل راحة البال.
| النموذج | حجم الجمع (ملم) | حجم الكتلة ((ملم) | حجم السكة الحديدية ((ملم) |
أدوات التثبيت الحجم |
الحمل الديناميكي الأساسي الثابت | الحمل الأساسي الثابت الثابت | اللحظة الساكنة المسموح بها | وزن | |||||||||||||||||||||||||
| السيد (ك.ن.م) |
م.ب. kN-m |
(كين) الخاص بي |
الكتلة كيلوغرام |
الشريحة كجم/متر |
|||||||||||||||||||||||||||||
| هـ | مرحباً | ن | W | ب | ثنائي | ج | لي | (ل) | كاي | كاي | G | Mxl | T | H2 | h3 | و/ | ساعة | د | h | د | (ب) | E | (ملم) | C (((kN) | Co ((kN) | ||||||||
| GEH15SA | 24 | 4.5 | 9.5 | 34 | 26 | 4 | - | 23.1 | 40.1 | 14.8 | 3.5 | 5.7 | M4x6 | 6 | 5.5 | 6 | 15 | 12.5 | 6 | 4.5 | 3.5 | 60 | 20 | M3xl6 | 5.35 | 9.40 | 0.08 | 0.04 | 0.04 | 0.09 | 1.25 | ||
| GEH15CA | 26 | 39.8 | 56.8 | 10.15 | 7.83 | 16.19 | 0.13 | 0.10 | 0.10 | 0.15 | |||||||||||||||||||||||
| GEH20SA | 28 | 6 | 11 | 42 | 32 | 5 | - | 29 | 50 | 18.75 | 4.15 | 12 | M5x7 | 7.5 | 6 | 6 | 20 | 15.5 | 9.5 | 8.5 | 6 | 60 | 20 | M5xl6 | 7.23 | 12.74 | 0.13 | 0.06 | 0.06 | 0.15 | 2.08 | ||
| GEH20CA | 32 | 48.1 | 69.1 | 12.3 | 10.31 | 21.13 | 0.22 | 0.16 | 0.16 | 0.24 | |||||||||||||||||||||||
| GEH25SA | 33 | 7 | 12.5 | 48 | 35 | 6.5 | - | 35.5 | 59.1 | 21.9 | 4.55 | 12 | M6x9 | 8 | 8 | 8 | 23 | 18 | 11 | 9 | 7 | 60 | 20 | M6x20 | 11.40 | 19.50 | 0.23 | 0.12 | 0.12 | 0.25 | 2.67 | ||
| GEH25CA | 35 | 59 | 82.6 | 16.15 | 16.27 | 32.40 | 0.38 | 0.32 | 0.32 | 0.41 | |||||||||||||||||||||||
| GEH30SA | 42 | 10 | 16 | 60 | 40 | 10 | - | 41.5 | 69.5 | 26.75 | 6 | 12 | M3xl2 | 9 | 8 | 9 | 28 | 23 | 11 | 9 | 7 | 80 | 20 | M6x25 | 16.42 | 28.10 | 0.40 | 0.21 | 0.21 | 0.45 | 4.35 | ||
| GEH30CA | 40 | 70.1 | 98.1 | 21.05 | 23.70 | 47.46 | 0.68 | 0.55 | 0.55 | 0.76 | |||||||||||||||||||||||
| GEH35SA | 48 | 11 | 18 | 70 | 50 | 10 | - | 45 | 75 | 28.5 | 7 | 12 | M8xl2 | 10 | 8.5 | 8.5 | 34 | 27.5 | 14 | 12 | 9 | 80 | 20 | M8x25 | 16.42 | 28.10 | 0.40 | 0.21 | 0.21 | 0.45 | 6.14 | ||
| GEH35CA | 50 | 78 | 108 | 20 | 33.35 | 64.84 | 0.98 | 0.69 | 0.69 | 1.13 | |||||||||||||||||||||||
اسم العلامة التجارية: ZANE

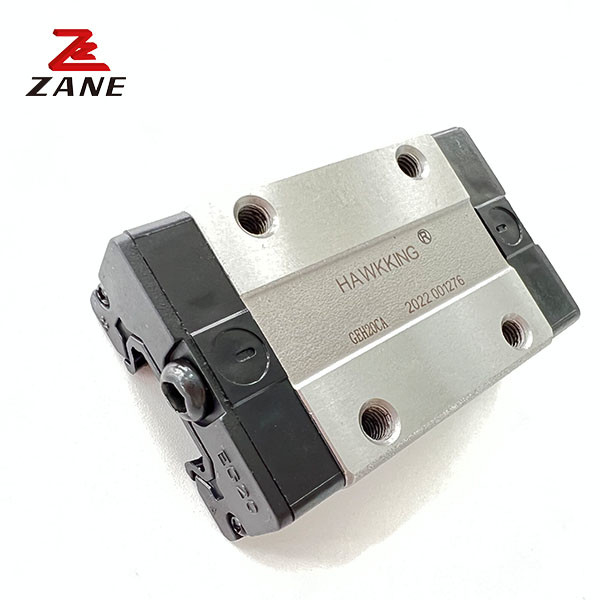

رقم الطراز: GEH25CA
مكان المنشأ: الصين
شهادة: CE، ISO
الحد الأدنى لكمية الطلب: التفاوض
السعر: التفاوض
تفاصيل التعبئة والتغليف: علبة كرتونية تصدير قياسية، صندوق خشبي، لوحة رغوة داخل للحماية.
وقت التسليم: ثلاثة أيام في أقرب وقت بعد تأكيد الطلب
شروط الدفع: L/C، T/T
الخصائص الرئيسية:
يوفر نظام توجيه الحركة الخطي من ZANE للعملاء أعلى جودة من الدليل الخطي ، والسكك الحديدية الخطي ، ودلائل الحركة الخطية ، والمحامل الخطية ، والمحامل الخطية في السوق.أنظمة توجيه الحركة الخطية لدينا توفر أداءً مثاليًا، الدقة، والموثوقية لجميع المشاريع الخاصة بك. كل منتج مدعوم من قبل ضماننا الطويل ومجموعة واسعة من درجات الحرارة.
