دليل الحركة الخطية
>
|
| مكان المنشأ | الصين |
| اسم العلامة التجارية | ZANE |
| إصدار الشهادات | CE,ISO |

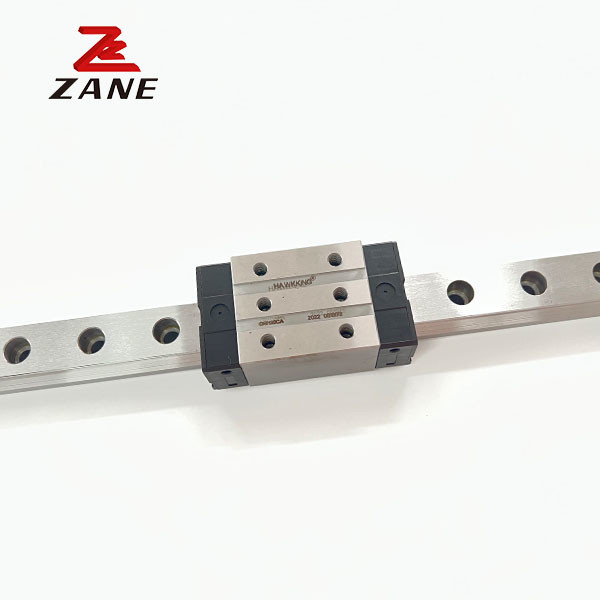

يحتوي الممر الخطي لسلسلة GR على عجلة كعنصر للتدحرج بدلاً من كرات الصلب.
يقدم سلسلة الدوال صلابة عالية للغاية وقدرات تحميل عالية جدا. تم تصميم سلسلة GR السكك الحديدية الخطي مع زاوية 45 درجة من الاتصال.التشوهات المرنة لسطح الاتصال الخطي، خلال الحمل ، يتم تخفيضها بشكل كبير مما يوفر صلابة أكبر وقدرات حمل أعلى في جميع اتجاهات الحمل 4.سلسلة GR لديها الأداء العالي الذي يوفر التصنيع بدقة عالية ويحقق حياة خدمة أطول.
يحتوي على نفس الحمل في أربعة اتجاهات (أعلى / أسفل / يمين / يسار) ويتم تحويله بنفسه لاستيعاب قدرة خطأ التثبيت.
السكة الحديدية الخطية كنوع من الدليل المتدحرج، يتم تشغيلها بالقوة بين الكرة الصلبة ذات الدورة الدورية اللامتناهية في المنحدر والمسار الزلق،على طول منصة الحمل مسار زلق يمكن بسهولة القيام بدقة عالية حركة خطية.
السكة الحديدية الخطية كنوع من الدليل المتدحرج، يتم تشغيلها بالقوة بين الكرة الصلبة ذات الدورة الدورية اللامتناهية في المنحدر والمسار الزلق،على طول منصة الحمل مسار زلق يمكن بسهولة القيام بدقة عالية حركة خطية.
| النموذج | حجم الجمع (ملم) | حجم الكتلة ((ملم) | حجم السكة الحديدية ((ملم) |
أدوات التثبيت الحجم
|
الحمل الديناميكي الأساسي الثابت | الحمل الأساسي الثابت الثابت | اللحظة الساكنة المسموح بها | الوزن | |||||||||||||||||||||||||
| أمي kN-m |
م.ب. kN-m |
يا إلهي kN-m |
الكتلة كيلوغرام |
الشريحة كجم/م |
|||||||||||||||||||||||||||||
| هـ | هـ₁ | ن | W | ب | ب₁ | ج | ج₁ | (ل)₁ | (ل) | ك₁ | ك₂ | G | م | T | T₁ | هـ₂ | هـ₃ | Wg | Hg | د | h | د | (ب) | E | (ملم) | C (((kN) | ج₀(kN) | ||||||
| GRW15CC | 24 | 4 | 16 | 47 | 38 | 4.5 | 30 | 26 | 45 | 68 | 11.4 | 4.7 | 5.3 | M5 | 6 | 6.95 | 3.6 | 6.1 | 15 | 16.5 | 7.5 | 5.7 | 4.5 | 30 | 20 | M4x16 | 11.3 | 24 | 0.311 | 0.173 | 0.173 | 0.22 | 1.8 |
| GRW20CC | 30 | 5 | 21.5 | 63 | 53 | 5 | 40 | 35 | 57.5 | 86 | 13.8 | 6 | 5.3 | M6 | 8 | 10 | 4.3 | 4.3 | 20 | 21 | 9.5 | 8.5 | 6 | 30 | 20 | M5x20 | 21.3 | 46.7 | 0.647 | 0.46 | 0.46 | 0.47 | 2.76 |
| GRW20HC | 77.5 | 106 | 23.8 | 26.9 | 63 | 0.872 | 0.837 | 0.837 | 0.63 | ||||||||||||||||||||||||
| GRW25CC | 36 | 5.5 | 23.5 | 70 | 57 | 6.5 | 45 | 40 | 64.5 | 97.9 | 15.75 | 7.25 | 12 | M8 | 9.5 | 10 | 6.2 | 6 | 23 | 23.6 | 11 | 9 | 7 | 30 | 20 | M6x20 | 27.7 | 57.1 | 0.758 | 0.605 | 0.605 | 0.72 | 3.08 |
| GRW25HC | 81 | 114.4 | 24 | 33.9 | 73.4 | 0.975 | 0.991 | 0.991 | 0.91 | ||||||||||||||||||||||||
| GRW30CC | 42 | 6 | 31 | 90 | 72 | 9 | 52 | 44 | 71 | 109.8 | 17.5 28.5 |
8 | 12 | M10 | 9.5 | 10 | 6.5 | 7.3 | 28 | 28 | 14 | 12 | 9 | 40 | 20 | M8x25 | 39.1 | 82.1 | 1.445 | 1.06 | 1.06 | 1.16 | 4.41 |
| GRW30HC | 93 | 131.8 | 48.1 | 105 | 1.846 | 1.712 | 1.712 | 1.52 | |||||||||||||||||||||||||
| GRW35CC | 48 | 6.5 | 33 | 100 | 82 | 9 | 62 | 52 | 79 | 124 | 16.5 | 10 | 12 | M10 | 12 | 13 | 9 | 12.6 | 34 | 30.2 | 14 | 12 | 40 | 20 | M8x25 | 57.9 | 105.2 | 2.17 | 1.44 | 1.44 | 1.75 | 6.06 | |
| GRW35HC | 106.5 | 151.5 | 30.25 | 73.1 | 142 | 2.93 | 2.6 | 2.6 | 2.40 | ||||||||||||||||||||||||
| GRW45CC | 60 | 8 | 37.5 | 120 | 100 | 10 | 80 | 60 | 106 | 153.2 | 21 | 10 | 12.9 | M12 | 14 | 15 | 10 | 14 | 45 | 38 | 20 | 17 | 14 | 52.5 | 22.5 | M12x35 | 92.6 | 178.8 | 4.52 | 3.05 | 3.05 | 3.43 | 9.97 |
| GRW45HC | 139.8 | 187 | 37.9 | 116 | 230.9 | 6.33 | 5.47 | 5.47 | 4.57 | ||||||||||||||||||||||||
| GRW55CC | 70 | 10 | 43.5 | 140 | 116 | 12 | 95 | 70 | 125.5 | 183.7 | 27.75 | 12.5 | 12.9 | M14 | 16 | 17 | 12 | 7.5 | 53 | 44 | 23 | 20 | 16 | 60 | 30 | M14x45 | 130.5 | 252 | 8.01 | 5.4 | 5.4 | 5.43 | 13.98 |
| GRW55HC | 173.8 | 232 | 51.9 | 167.8 | 348 | 11.15 | 10.25 | 10.25 | 7.61 | ||||||||||||||||||||||||
| GRW65CC | 90 | 12 | 53.5 | 170 | 142 | 14 | 110 | 82 | 160 | 232 | 40.8 | 15.8 | 12.9 | الـ M16 | 22 | 23 | 15 | 15 | 63 | 53 | 26 | 22 | 18 | 75 | 35 | M16x50 | 213 | 411.6 | 16.20 | 11.59 | 11.59 | 11.63 | 20.22 |
| GRW65HC | 223 | 295 | 72.3 | 275.3 | 572.7 | 22.55 | 22.17 | 22.17 | 16.58 | ||||||||||||||||||||||||
1دقة عالية: دقة تصنيع قاطع القيادة عالية للغاية، ويمكن أن تصل إلى دقة مستوى الميكرون،حتى تتمكن من الحفاظ على الحركة الخطية واستقرار الأجزاء المتحركة.
2مقاومة الارتداء الجيدة: عادة ما تكون مواد السكة الحديدية المصنوعة من مواد عالية الصلابة والصلابة والمقاومة للاستعمال ، مثل الصلب والنحاس والألومنيوم والتيتانيوم ، إلخ.والتي يمكن أن تضمن عمر خدمة طويل الأجل للسكك الحديدية.
3المقاومة القوية للحمل: يمكن للسكك الحديدية أن تتحمل أحمال محورية وشعاعية كبيرة ، ويمكن أن تلبي متطلبات مواصفات مختلفة للآلات والمعدات.
4صلابة عالية: صلابة السكك الحديدية الموجهة جيدة ، والتي يمكن أن تقاوم بفعالية عزم الدوران الخارجي وقوة الانحناء وتضمن استقرار الأجزاء المتحركة.
5حركة سلسة: يتم معالجة سطح السكة الحديدية الموجهة بشكل خاص ، ومعامل الاحتكاك صغير ، والحركة مستقرة ، وليس من السهل أن يسبب الركود وفقدان الاحتكاك.
