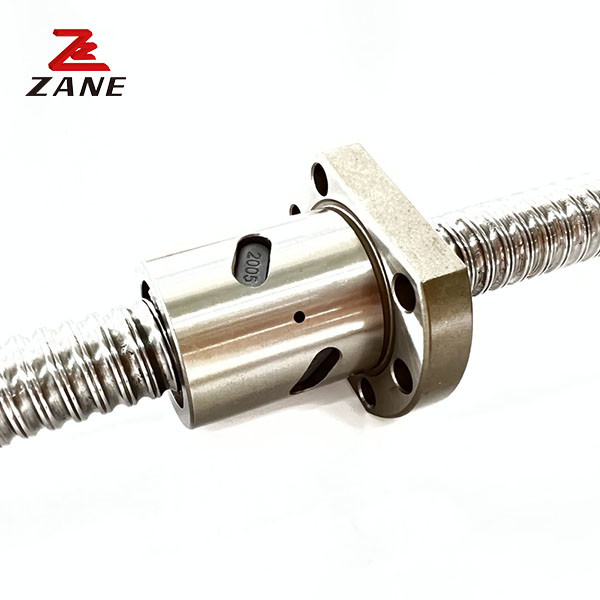

جهاز توجيه روبوت 11 ملم كرة لولبية ثقيلة إعادة تدوير الكرة اللولبية في CNC
  • جهاز توجيه روبوت 11 ملم كرة لولبية ثقيلة إعادة تدوير الكرة اللولبية في CNC
جهاز توجيه روبوت 11 ملم كرة لولبية ثقيلة إعادة تدوير الكرة اللولبية في CNC

جهاز توجيه روبوت 11 ملم كرة لولبية ثقيلة إعادة تدوير الكرة اللولبية في CNC

مكان المنشأ الصين
اسم العلامة التجارية ZANE
إصدار الشهادات CE，ISO
رقم الموديل يوفستيب
تفاصيل المنتج
اسم المنتج:
برغي الرصاص الكرة
هيكل الكرة اللولبية:
المسمار، غطاء الجوز، الكرات
عمليات الكرة اللولبية:
الانتهاء من آلة الصلب المدرفلة
قطر المسمار:
11-20 ملم
الهيكل:
الكرة اللولبية + الجوز + الكرة الفولاذية
شفة:
مع شفة
المواصفات:
وفقا لحجم البضائع
نوع العملية:
توالت الكرة اللولبية الموضوع C7
تسليط الضوء:

11 ملم الكرة اللولبية الثقيلة

,

روبوت راوتر الكرة اللولبية الثقيلة

,

إعادة تدوير الكرة اللولبية في التصنيع باستخدام الحاسب الآلي

وصف المنتج

UFSTYPE الفولاذ المطاطي الدقة العالية المسمار الكروي الثقيل للآلات CNC و روبوت الروتر



وصف المنتج

تجمع المسمار الكروي هو جزء محرك ميكانيكي عالي الدقة يتكون من المسمار والمحار، محامل الكرة، غسالة الختم ومكونات أخرى، لأنه هناك محامل كرة يدور بين المسمار والمحار،المسمار الكروي يمكن أن يحصل على كفاءة حركة عالية، بالمقارنة مع المسمار دليل الشريحة، عزم الدفع أقل من 1/3.من السهل ترجمة حركة الخط المستقيم إلى حركة الدورانإنه نوع من التوسع والتنمية في المسمار التقليدي.الأهمية العميقة لهذا التطور هي نفس التحول الذي أحضره محامل التدحرج إلى محامل الزحامنظرا لطبيعة الاحتكاك الدقيقة، يتم استخدام تجمع المسمار الكرة على نطاق واسع في المعدات الصناعية المختلفة، والأجهزة الدقيقة والأدوات الآلية الدقيقة التي يتم التحكم فيها عدديا.خاصة في السنوات الأخيرة، تعمل كوحدة تنفيذية للدفع في خط مستقيم من آلة آلة تحكم رقميا، ويستخدم على نطاق واسع في صناعة آلة آلة،ويعزز بشكل كبير التنمية التي يتم التحكم بها رقميًا في صناعة الأدوات الآليةجميع هذه تكمن على العديد من الخصائص الجيدة على النحو التالي: كفاءة محرك عالية، دقة التوجيه عالية، قابلية العودة من محرك، حياة خدمة طويلة، أداء متزامن جيدة





جهاز توجيه روبوت 11 ملم كرة لولبية ثقيلة إعادة تدوير الكرة اللولبية في CNC 0





النموذج القطر الخارجي الرصاص قطر الكرة الفولاذية حجم الجوز حلقات الحبات الحمل الديناميكي الحمل الرقمي الثابت

صلبة

kgf/μm
د أنا نعم د أ ب (ل) W هـ إكس ق n حوالي كوا k
01204-T4 12 4 2.5 24 40 10 40 32 30 4. 5 - 4x1 902 1884 26
01604-T4 16 4 2. 381 28 48 10 40 38 40 5.5 M6 4x1 973 2406 32
01605-T3 5 3.175 28 48 10 42 38 40 5.5 M6 3x1 780 1168 32
01605-T4 5 3.175 28 48 10 50 38 40 5. 5 M6 4x1 1380 3052 32
01610-T3 10 3.175 28 48 10 57 38 40 5.5 M6 3x1 1103 2401 26
02004-T4 20 4 2.381 36 58 10 42 47 44 6.6 M6 4x1 1066 2987 38
02005-T4 5 3. 175 36 58 10 51 47 44 6. 6 M6 4x1 1551 3875 39
02504-T4 25 4 2. 381 40 62 10 42 51 48 6.6 M6 4x1 1180 3795 43
02505-T4 5 3.175 40 62 10 51 51 48 6.6 M6 4x1 1724 4904 45
02506-T4 6 3. 969 40 62 10 54 51 48 6.6 M6 4x1 2318 6057 47
02508-T4 8 4. 762 40 62 10 63 51 48 6.6 M6 4x1 2963 7313 49
02510-T4 10 4. 762 40 62 12 85 51 48 6.6 M6 4x1 2954 7295 50
03204-T4 32 4 2. 381 50 80 12 44 65 62 9 M6 4x1 1296 4838 51
03205-T4 5 3. 175 50 80 12 52 65 62 9 M6 4x1 1922 6343 54
03206-T4 6 3. 969 50 80 12 57 65 62 9 M6 4x1 2632 7979 57
03208-T4 8 4. 762 50 80 12 65 65 62 9 M6 4x1 3387 9622 60
03210-T4 10 6. 350 50 80 12 90 65 62 9 M6 4x1 4805 12208 61
04005-T4 40 5 3. 175 63 93 14 55 78 70 9 M8 4x1 2110 7988 63
04006-T4 6 3. 969 63 93 14 60 78 70 9 M6 4x1 2873 9913 66
04008-T4 8 4. 762 63 93 14 67 78 70 9 M6 4x1 3714 11947 70
04010-T4 10 6. 350 63 93 14 93 78 70 9 M8 4x1 5399 15500 73
05010-T4 50 10 6. 350 75 110 16 93 93 85 11 M8 4x1 6004 19614 85
05020-T4 20 7. 144 75 110 16 138 93 85 11 M8 4x1 7142 22588 94
06310-T4 63 10 6. 350 90 125 18 98 108 95 11 M8 4x1 6719 25358 99
06320-T4 20 9. 525 95 135 20 149 115 100 13.5 M8 4x1 11444 36653 112
08010-T4 80 10 6. 350 105 145 20 98 125 110 13.5 M8 4x1 7346 31953 109
08020-T4 20 9. 525 125 165 25 154 145 130 13.5 M8 4x1 12911 47747 138
10020-T4 100 20 9. 525 150 202 30 180 170 155 17.5 M8 4x1 14303 60698 162







جدول مقارنة لمواصفات الحجم القياسي





النموذج فئة دقة الرصاص اتجاه الخيوط عدد الخيوط





رمز المسمار القياسي





أنواع المكسرات المطبقة

القطر الخارجي

د



الرصاص 1

قطر الحبة

نعم

 ال/ر
40 5 3.175 C7،C5،C3 R/L 1 04005 أنا، أنا، أنا
6 3.969 C7،C5،C3 R 1 04006 يو
8 4.762 C7،C5،C3 R 1 04008 يو
10 6.35 C7،C5،C3 R/L 1 04010 أنا، أنت
40 6.35 C7،C5،C3 R 2 04040 E
80 6.35 C7،C5،C3 R 2 04080 E
50 5 3.175 C7،C5،C3 R 1 05005 S
10 6.35 C7،C5،C3 R/L 1 05010 أنا، أنت
50 7.938 C7،C5،C3 R 2 05050 E
100 7.938 C7،C5،C3 R 2 50100 E
63 10 6.35 C7،C5،C3 R 1 06310 أنا، أنت
20 9.525 C7،C5،C3 R 1 06320 يو
80 10 6.35 C7،C5،C3 R 1 08010 أنا، أنت
20 9.525 C7،C5،C3 R 1 08020 يو





جدول مقارنة لمواصفات الحجم القياسي للمسمار الطحن الدقيق





النموذج فئة دقة الرصاص اتجاه الخيوط عدد الخيوط





رمز المسمار القياسي





أنواع المكسرات المطبقة

القطر الخارجي

د



الرصاص 1

 قطر الحبة Da ال/ر
4 1 0.8 C7،C5،C3 R 1 00401 م
6 1 0.8 C7،C5،C3 R 1 00601 م
8 1 0.8 C7،C5،C3 R/L 1 00801 م
2 1.2 C7،C5،C3 R/L 1 00802 م
2.5 1.2 C7،C5،C3 R 1 0082.5 م، ت
10 2 1.2 C7،C5،C3 R/L 1 01002 م، ت
4 2 C7،C5،C3 R 1 01004 م، ت
12 2 1.2 C7،C5،C3 R/L 1 01202 م
4 2.5 C7،C5،C3 R 1 01204 U,T
5 2.5 C7،C5،C3 R 1 01205-A U,T,S
5 2.5 C7،C5،C3 R 1 01205-ب م
10 2.5 C7،C5،C3 R 2 01210-B VS
14 2 1.2 C7،C5،C3 R/L 1 01402 م
4 2.5 C7،C5،C3 R 1 01404 T
16 2 1.2 C7،C5،C3 R/L 1 01602 م
4 2.381 C7،C5،C3 R 1 01604 (N) أنا، أنا، أنا
5 3.175 C7،C5،C3 R/L 1 01605 أنا، أنا، أنا
10 3.175 C7،C5،C3 R/L 2 01610 أنا، أنا، أنا
16 2.778 C7،C5،C3 R 2 01616 E
32 2.778 C7،C5،C3 R 2 01632 E
20 4 2.381 C7،C5،C3 R 1 02004 (N) أنا، أنت
5 3.175 C7،C5،C3 R/L 1 02005 أنا، أنا، أنا
10 3.969 C7،C5،C3 R 1 02010 VS
20 3.175 C7،C5،C3 R 2 02020 VS,E,S
40 3.175 C7،C5،C3 R 2 02040 E
25 4 2.381 C7،C5،C3 R 1 02504 (N) أنا، أنت
5 3.175 C7،C5،C3 R/L 1 02505 أنا، أنا، أنا
6 3.969 C7،C5،C3 R 1 02506 يو
8 4.762 C7،C5،C3 R 1 02508 يو
10 4.762 C7،C5،C3 R 1 02510-A أنا، أنا، أنا
25 3.969 C7،C5،C3 R 2 02525 E
50 3.969 C7،C5،C3 R 2 02550 E
32 4 2.381 C7،C5،C3 R 1 03204 (N) أنا، أنت
5 3.175 C7،C5،C3 R/L 1 03205 أنا، أنا، أنا
6 3.969 C7،C5،C3 R 1 03206 يو
8 4.762 C7،C5،C3 R 1 03208 يو
10 6.35 C7،C5،C3 R/L 1 03210 أنا، أنت
20 6.35 C7،C5،C3 R 1 03220 E
32 4.762 C7،C5،C3 R 2 03232 E
64 4.762 C7،C5،C3 R 2 03264 E



العلامات:

لولب كروي للتشغيل الآلي,

لولب كروي من النوع UFS,

لولب كروي ملفوف
