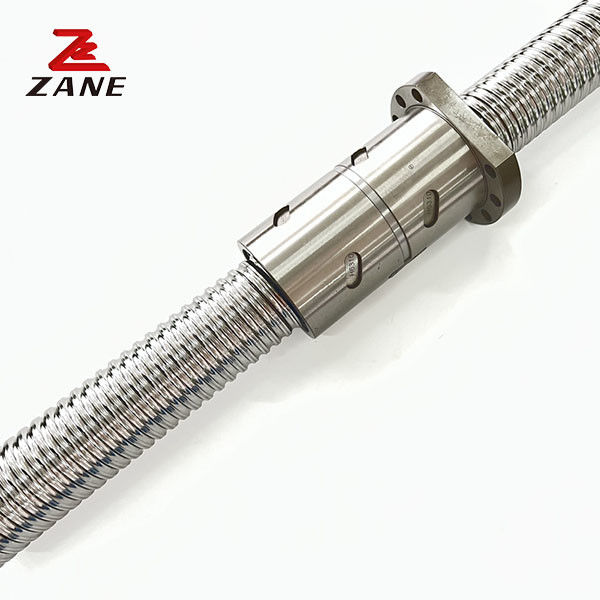

P0 براغي كروية عالية الدقة أتمتة براغي كروية 12 مم مع احتكاك منخفض
  • P0 براغي كروية عالية الدقة أتمتة براغي كروية 12 مم مع احتكاك منخفض
P0 براغي كروية عالية الدقة أتمتة براغي كروية 12 مم مع احتكاك منخفض

P0 براغي كروية عالية الدقة أتمتة براغي كروية 12 مم مع احتكاك منخفض

مكان المنشأ الصين
اسم العلامة التجارية ZANE
إصدار الشهادات CE，ISO
رقم الموديل UFDTYPE
تفاصيل المنتج
اسم المنتج:
الكرة اللولبية
عرض دليل السكك الحديدية:
3/5/7/9/12/15/20 مم
التحميل المسبق:
P0، P1، P2، P3
يقذف:
2، 4، 8 ملم
مسلسل:
UFDTYPE
حاجز:
شفة
تسليط الضوء:

مسامير كروية عالية الدقة P0

,

مسامير كروية منخفضة الاحتكاك عالية الدقة

,

برغي كروي آلي 12 مم

وصف المنتج

مسامير الكرات المطاطية عالية الدقة للأتمتة UFDTYPE



رقم 1 عن المسمار الكروي

المسمار الكروي مصنوع من المسمار والمكعب الكروي. وظيفته هي تحويل الحركة الدوارة إلى حركة خطية، وهو امتداد مستقبلي وتطوير المسمار الكروي.أهمية التطور هو الانتقال إلى محمل التدحرج من العمل الزاحفمع القليل من الاحتكاك، المسمار الكرة تستخدم على نطاق واسع في مختلف المعدات الصناعية والأدوات الدقيقة.

رقم 2 ميزة المسمار الكروي

  • كفاءة عالية في النقل
  • حركة سلسة
  • دقة عالية، مدة، وموثوقية
  • لا يوجد فجوة وتحميل مسبق
  • مصنعة باستخدام آلات CNC ذاتية التحويل
  • مسامير الكرات الدقيقة
  • الاحتكاك المنخفض
  • تصميم دائم
  • تشغيل عالية السرعة

P0 براغي كروية عالية الدقة أتمتة براغي كروية 12 مم مع احتكاك منخفض 0



النموذج القطر الخارجي الرصاص قطر الكرة الفولاذية حجم الجوز حلقات الحبات الحمل الديناميكي الحمل الرقمي الثابت

صلبة

kgf/μm
د أنا نعم د أ ب (ل) W هـ إكس ق n حوالي كوا k
01604-T4 16 4 2. 381 28 48 10 80 38 40 5.5 M6 4x1 973 2406 43
01605-T4 5 3.175 28 48 10 100 38 40 5.5 M6 4x1 1380 3052 44
01610-T3 20 10 3. 175 28 48 10 118 38 40 5.5 M6 3x1 1103 2401 35
02004-T4 4 2. 381 36 58 10 80 47 44 6.6 M6 4x1 1066 2987 51
02005-T4 5 3.175 36 58 10 101 47 44 6.6 M6 4x1 1551 3875 53
02504-T4 25 4 2. 381 40 62 10 80 51 48 6.6 M6 4x1 1180 3795 60
02505-T4 5 3. 175 40 62 10 101 51 48 6.6 M6 4x1 1724 4904 62
02506-T4 6 3. 969 40 62 10 105 51 48 6.6 M6 4x1 2318 6057 64
02508-T4 8 4. 762 40 62 10 120 51 48 6.6 M6 4x1 2963 7313 67
02510-T4 10 4. 762 40 62 12 145 51 48 6.6 M6 4x1 2954 7295 67
03204-T4 32 4 2. 381 50 80 12 80 65 62 9 M6 4x1 1296 4838 71
03205-T4 5 3. 175 50 80 12 102 65 62 9 M6 4x1 1922 6343 74
03206-T4 6 3. 969 50 80 12 105 65 62 9 M6 4x1 2632 7979 78
03208-T4 8 4. 762 50 80 12 122 65 62 9 M6 4x1 3387 9622 82
03210-T4 10 6. 350 50 80 12 162 65 62 9 M6 4x1 4805 12208 82
04005-T4 40 5 3. 175 63 93 14 105 78 70 9 M8 4x1 2110 7988 87
04006-T4 6 3. 969 63 93 14 108 78 70 9 M6 4x1 2873 9913 91
04008-T4 8 4. 762 63 93 14 132 78 70 9 M6 4x1 3712 11947 96
04010-T4 50 10 6. 350 63 93 14 165 78 70 9 M8 4x1 5399 15500 99
05010-T4 10 6. 350 75 110 16 171 93 85 11 M8 4x1 6004 19614 117
05020-T4 63 20 7. 144 75 110 16 280 93 85 11 M8 4x1 7142 22588 126
06310-T4 10 6. 350 90 125 18 182 108 95 11 M8 4x1 6719 25358 139
06320-T4 20 9. 525 95 135 20 290 115 100 13.5 M8 4x1 11444 36653 152
08010-T4 80 10 6. 350 105 145 20 182 125 110 13.5 M8 4x1 7346 31953 156
08020-T4 20 9. 525 125 165 25 295 145 130 13.5 M8 4x1 12911 47747 187
10020-T4 100 20 9. 525 150 150 30 340 170 155 17.5 M8 4x1 14303 60698 222






جدول مقارنة لمواصفات الحجم القياسي





النموذج فئة دقة الرصاص اتجاه الخيوط عدد الخيوط





رمز المسمار القياسي





أنواع المكسرات المطبقة

القطر الخارجي

د



الرصاص 1

قطر الحبة

نعم

 ال/ر
40 5 3.175 C7،C5،C3 R/L 1 04005 أنا، أنا، أنا
6 3.969 C7،C5،C3 R 1 04006 يو
8 4.762 C7،C5،C3 R 1 04008 يو
10 6.35 C7،C5،C3 R/L 1 04010 أنا، أنت
40 6.35 C7،C5،C3 R 2 04040 E
80 6.35 C7،C5،C3 R 2 04080 E
50 5 3.175 C7،C5،C3 R 1 05005 S
10 6.35 C7،C5،C3 R/L 1 05010 أنا، أنت
50 7.938 C7،C5،C3 R 2 05050 E
100 7.938 C7،C5،C3 R 2 50100 E
63 10 6.35 C7،C5،C3 R 1 06310 أنا، أنت
20 9.525 C7،C5،C3 R 1 06320 يو
80 10 6.35 C7،C5،C3 R 1 08010 أنا، أنت
20 9.525 C7،C5،C3 R 1 08020 يو





جدول مقارنة لمواصفات الحجم القياسي للمسمار الطحن الدقيق





النموذج فئة دقة الرصاص اتجاه الخيوط عدد الخيوط





رمز المسمار القياسي





أنواع المكسرات المطبقة

القطر الخارجي

د



الرصاص 1

 قطر الحبة Da ال/ر
4 1 0.8 C7،C5،C3 R 1 00401 م
6 1 0.8 C7،C5،C3 R 1 00601 م
8 1 0.8 C7،C5،C3 R/L 1 00801 م
2 1.2 C7،C5،C3 R/L 1 00802 م
2.5 1.2 C7،C5،C3 R 1 0082.5 م، ت
10 2 1.2 C7،C5،C3 R/L 1 01002 م، ت
4 2 C7،C5،C3 R 1 01004 م، ت
12 2 1.2 C7،C5،C3 R/L 1 01202 م
4 2.5 C7،C5،C3 R 1 01204 U,T
5 2.5 C7،C5،C3 R 1 01205-A U,T,S
5 2.5 C7،C5،C3 R 1 01205-ب م
10 2.5 C7،C5،C3 R 2 01210-B VS
14 2 1.2 C7،C5،C3 R/L 1 01402 م
4 2.5 C7،C5،C3 R 1 01404 T
16 2 1.2 C7،C5،C3 R/L 1 01602 م
4 2.381 C7،C5،C3 R 1 01604 (N) أنا، أنا، أنا
5 3.175 C7،C5،C3 R/L 1 01605 أنا، أنا، أنا
10 3.175 C7،C5،C3 R/L 2 01610 أنا، أنا، أنا
16 2.778 C7،C5،C3 R 2 01616 E
32 2.778 C7،C5،C3 R 2 01632 E
20 4 2.381 C7،C5،C3 R 1 02004 (N) أنا، أنت
5 3.175 C7،C5،C3 R/L 1 02005 أنا، أنا، أنا
10 3.969 C7،C5،C3 R 1 02010 VS
20 3.175 C7،C5،C3 R 2 02020 VS,E,S
40 3.175 C7،C5،C3 R 2 02040 E
25 4 2.381 C7،C5،C3 R 1 02504 (N) أنا، أنت
5 3.175 C7،C5،C3 R/L 1 02505 أنا، أنا، أنا
6 3.969 C7،C5،C3 R 1 02506 يو
8 4.762 C7،C5،C3 R 1 02508 يو
10 4.762 C7،C5،C3 R 1 02510-A أنا، أنا، أنا
25 3.969 C7،C5،C3 R 2 02525 E
50 3.969 C7،C5،C3 R 2 02550 E
32 4 2.381 C7،C5،C3 R 1 03204 (N) أنا، أنت
5 3.175 C7،C5،C3 R/L 1 03205 أنا، أنا، أنا
6 3.969 C7،C5،C3 R 1 03206 يو
8 4.762 C7،C5،C3 R 1 03208 يو
10 6.35 C7،C5،C3 R/L 1 03210 أنا، أنت
20 6.35 C7،C5،C3 R 1 03220 E
32 4.762 C7،C5،C3 R 2 03232 E
64 4.762 C7،C5،C3 R 2 03264 E
