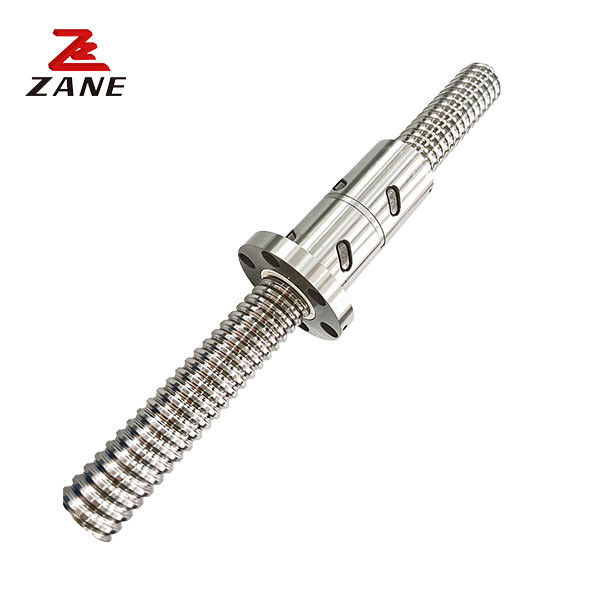

ISO عالية الدقة C5 درجة الدقة 25 مم الرصاص اللولبي UFS الكرة اللولبية
  • ISO عالية الدقة C5 درجة الدقة 25 مم الرصاص اللولبي UFS الكرة اللولبية
ISO عالية الدقة C5 درجة الدقة 25 مم الرصاص اللولبي UFS الكرة اللولبية

ISO عالية الدقة C5 درجة الدقة 25 مم الرصاص اللولبي UFS الكرة اللولبية

مكان المنشأ الصين
اسم العلامة التجارية ZANE
إصدار الشهادات CE，ISO
رقم الموديل UFS
تفاصيل المنتج
اسم المنتج:
الكرة اللولبية
المواد:
الفولاذ
الوزن (كجم):
2
طول القطر الخارجي:
12-100 مم
قطر الكرة:
2.5-9.5 ملم
نوع البندق:
شكل حرف U
التطبيق:
آلة التعبئة التلقائية
المكونات الأساسية:
برغي كروي + صامولة + جانب ثابت / عائم + اقتران
عملية التصنيع:
توالت الخيط
تسليط الضوء:

UFS الكرة اللولبية

,

25 مم الرصاص الكرة اللولبية

,

C5 درجة الدقة الكرة اللولبية

وصف المنتج

الدقة العالية ISO درجة الدقة C5 المسمار الرصاصي 25mm المسمار الكروي UFS



1.وصف



مسامير الكرة هي واحدة من العديد من المكونات التي نراها في تطبيقات أتمتة المصانع. باستخدام نفس المفهوم الذي نراه مع المسامير والمكسرات،هذا التجميع يستخدم الحركة الدوارة للمسمار لتشغيل المكسرة في اتجاه خطيالمسمار الكروي يحقق حركته الخطية السلسة عن طريق إعادة تدوير الكرات الصلبة على طول خندق المسمار داخل المكسر.طريقة إعادة الدوران الكرة الصلبة يختلف خصائص الحركة من المسمار الكرة.



2المواصفات



ISO عالية الدقة C5 درجة الدقة 25 مم الرصاص اللولبي UFS الكرة اللولبية 0

النموذج القطر الخارجي الرصاص قطر الكرة الفولاذية حجم الجوز حلقات الحبات الحمل الديناميكي الحمل الرقمي الثابت

صلبة

kgf/μm
د أنا نعم د أ ب (ل) W هـ إكس ق n حوالي كوا k
01204-T4 12 4 2.5 24 40 10 40 32 30 4. 5 - 4x1 902 1884 26
01604-T4 16 4 2. 381 28 48 10 40 38 40 5.5 M6 4x1 973 2406 32
01605-T3 5 3.175 28 48 10 42 38 40 5.5 M6 3x1 780 1168 32
01605-T4 5 3.175 28 48 10 50 38 40 5. 5 M6 4x1 1380 3052 32
01610-T3 10 3.175 28 48 10 57 38 40 5.5 M6 3x1 1103 2401 26
02004-T4 20 4 2.381 36 58 10 42 47 44 6.6 M6 4x1 1066 2987 38
02005-T4 5 3. 175 36 58 10 51 47 44 6. 6 M6 4x1 1551 3875 39
02504-T4 25 4 2. 381 40 62 10 42 51 48 6.6 M6 4x1 1180 3795 43
02505-T4 5 3.175 40 62 10 51 51 48 6.6 M6 4x1 1724 4904 45
02506-T4 6 3. 969 40 62 10 54 51 48 6.6 M6 4x1 2318 6057 47
02508-T4 8 4. 762 40 62 10 63 51 48 6.6 M6 4x1 2963 7313 49
02510-T4 10 4. 762 40 62 12 85 51 48 6.6 M6 4x1 2954 7295 50
03204-T4 32 4 2. 381 50 80 12 44 65 62 9 M6 4x1 1296 4838 51
03205-T4 5 3. 175 50 80 12 52 65 62 9 M6 4x1 1922 6343 54
03206-T4 6 3. 969 50 80 12 57 65 62 9 M6 4x1 2632 7979 57
03208-T4 8 4. 762 50 80 12 65 65 62 9 M6 4x1 3387 9622 60
03210-T4 10 6. 350 50 80 12 90 65 62 9 M6 4x1 4805 12208 61
04005-T4 40 5 3. 175 63 93 14 55 78 70 9 M8 4x1 2110 7988 63
04006-T4 6 3. 969 63 93 14 60 78 70 9 M6 4x1 2873 9913 66
04008-T4 8 4. 762 63 93 14 67 78 70 9 M6 4x1 3714 11947 70
04010-T4 10 6. 350 63 93 14 93 78 70 9 M8 4x1 5399 15500 73
05010-T4 50 10 6. 350 75 110 16 93 93 85 11 M8 4x1 6004 19614 85
05020-T4 20 7. 144 75 110 16 138 93 85 11 M8 4x1 7142 22588 94
06310-T4 63 10 6. 350 90 125 18 98 108 95 11 M8 4x1 6719 25358 99
06320-T4 20 9. 525 95 135 20 149 115 100 13.5 M8 4x1 11444 36653 112
08010-T4 80 10 6. 350 105 145 20 98 125 110 13.5 M8 4x1 7346 31953 109
08020-T4 20 9. 525 125 165 25 154 145 130 13.5 M8 4x1 12911 47747 138
10020-T4 100 20 9. 525 150 202 30 180 170 155 17.5 M8 4x1 14303 60698 162







جدول مقارنة لمواصفات الحجم القياسي





النموذج فئة دقة الرصاص اتجاه الخيوط عدد الخيوط





رمز المسمار القياسي





أنواع المكسرات المطبقة

القطر الخارجي

د



الرصاص 1

قطر الحبة

نعم

 ال/ر
40 5 3.175 C7،C5،C3 R/L 1 04005 أنا، أنا، أنا
6 3.969 C7،C5،C3 R 1 04006 يو
8 4.762 C7،C5،C3 R 1 04008 يو
10 6.35 C7،C5،C3 R/L 1 04010 أنا، أنت
40 6.35 C7،C5،C3 R 2 04040 E
80 6.35 C7،C5،C3 R 2 04080 E
50 5 3.175 C7،C5،C3 R 1 05005 S
10 6.35 C7،C5،C3 R/L 1 05010 أنا، أنت
50 7.938 C7،C5،C3 R 2 05050 E
100 7.938 C7،C5،C3 R 2 50100 E
63 10 6.35 C7،C5،C3 R 1 06310 أنا، أنت
20 9.525 C7،C5،C3 R 1 06320 يو
80 10 6.35 C7،C5،C3 R 1 08010 أنا، أنت
20 9.525 C7،C5،C3 R 1 08020 يو





جدول مقارنة لمواصفات الحجم القياسي للمسمار الطحن الدقيق





النموذج فئة دقة الرصاص اتجاه الخيوط عدد الخيوط





رمز المسمار القياسي





أنواع المكسرات المطبقة

القطر الخارجي

د



الرصاص 1

 قطر الحبة Da ال/ر
4 1 0.8 C7،C5،C3 R 1 00401 م
6 1 0.8 C7،C5،C3 R 1 00601 م
8 1 0.8 C7،C5،C3 R/L 1 00801 م
2 1.2 C7،C5،C3 R/L 1 00802 م
2.5 1.2 C7،C5،C3 R 1 0082.5 م، ت
10 2 1.2 C7،C5،C3 R/L 1 01002 م، ت
4 2 C7،C5،C3 R 1 01004 م، ت
12 2 1.2 C7،C5،C3 R/L 1 01202 م
4 2.5 C7،C5،C3 R 1 01204 U,T
5 2.5 C7،C5،C3 R 1 01205-A U,T,S
5 2.5 C7،C5،C3 R 1 01205-ب م
10 2.5 C7،C5،C3 R 2 01210-B VS
14 2 1.2 C7،C5،C3 R/L 1 01402 م
4 2.5 C7،C5،C3 R 1 01404 T
16 2 1.2 C7،C5،C3 R/L 1 01602 م
4 2.381 C7،C5،C3 R 1 01604 (N) أنا، أنا، أنا
5 3.175 C7،C5،C3 R/L 1 01605 أنا، أنا، أنا
10 3.175 C7،C5،C3 R/L 2 01610 أنا، أنا، أنا
16 2.778 C7،C5،C3 R 2 01616 E
32 2.778 C7،C5،C3 R 2 01632 E
20 4 2.381 C7،C5،C3 R 1 02004 (N) أنا، أنت
5 3.175 C7،C5،C3 R/L 1 02005 أنا، أنا، أنا
10 3.969 C7،C5،C3 R 1 02010 VS
20 3.175 C7،C5،C3 R 2 02020 VS,E,S
40 3.175 C7،C5،C3 R 2 02040 E
25 4 2.381 C7،C5،C3 R 1 02504 (N) أنا، أنت
5 3.175 C7،C5،C3 R/L 1 02505 أنا، أنا، أنا
6 3.969 C7،C5،C3 R 1 02506 يو
8 4.762 C7،C5،C3 R 1 02508 يو
10 4.762 C7،C5،C3 R 1 02510-A أنا، أنا، أنا
25 3.969 C7،C5،C3 R 2 02525 E
50 3.969 C7،C5،C3 R 2 02550 E
32 4 2.381 C7،C5،C3 R 1 03204 (N) أنا، أنت
5 3.175 C7،C5،C3 R/L 1 03205 أنا، أنا، أنا
6 3.969 C7،C5،C3 R 1 03206 يو
8 4.762 C7،C5،C3 R 1 03208 يو
10 6.35 C7،C5،C3 R/L 1 03210 أنا، أنت
20 6.35 C7،C5،C3 R 1 03220 E
32 4.762 C7،C5،C3 R 2 03232 E
64 4.762 C7،C5،C3 R 2 03264 E



3شركتنا



جيانغسو زين الآلات التكنولوجيا المحدودة هي منتجات نقل ميكانيكية عالية التقنية من الشركات ذات التقنية العالية.الشركة لديها 4 فروع على التوالي إدارة أنواع مختلفة من منتجات ناقلات الميكانيكية البحوث والمشاريع التسويقية. لديها ما يقرب من 50 حقوق الملكية الفكرية المستقلة. هو تايوان YYC وكلاء مستوى الرف، هو تايوان هيكينغ (هوكينغ) خطي دليل السكة الحديدية، المسمار الكرة ، مقعد الدعم المسمار الكرة،أبحاث و تطوير وحدات توجيه خطية رائدة"معرفة اللطف والامتنان ترطيب حياة المرء" هو المصدر الأبدي للنمو للناس زين.
