توالت الكرة اللولبية
>
|
| مكان المنشأ | الصين |
| اسم العلامة التجارية | ZANE |
| إصدار الشهادات | CE，ISO |
| رقم الموديل | أفستيب |

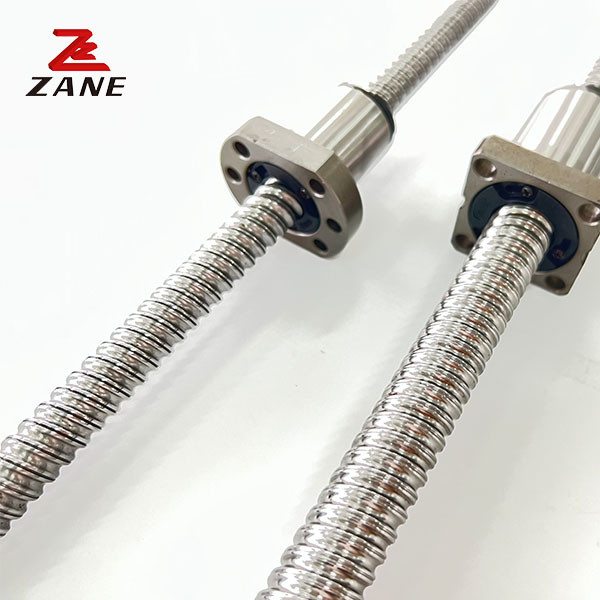

AFSTYPE المسامير الرصاصية المسامير الكروية المسامير الكروية المخصصة
فئة الدقة والمسافة المحورية
سلسلة ASR (المسامير الكروية المطاطية باردة ومسامير الكروية الدقيقة) وسلسلة BBS (المسامير الكروية المطاطية باردة من الفولاذ المقاوم للصدأ) لها ثلاث درجات دقة مثل Ct5 / Ct7 / Ct10.
يتم توفير الفراغ المحوري وفقًا لمستوى الدقة 0.005mm / 0.02mm/ 0.05mm.
مادة وصلابة السطح
سلسلة ASR (المسمار الكروي والكرة الدقيقة) مواد المسمار المسمار S55C (التخفيف عالي التردد) ، مواد المكسرات scm415h (التخفيف الكربوني) ،صلابة سطح جزء المسمار الكروي أعلى من hrc58.
مادة المسمار من عمود المسمار SUS440C (التخفيف عالي التردد) ومادة المكسرات sus440 (التخفيف في الفراغ) من سلسلة BBS ((مسمار الكرة المتداول البارد من الفولاذ المقاوم للصدأ).صلابة السطح لجزء المسمار الكروي أعلى من HRC55.
| النموذج | القطر الخارجي | الرصاص | قطر الكرة الفولاذية | حجم الجوز | حلقات الحبات | الحمل الديناميكي | الحمل الرقمي الثابت |
الوزن الصلب kgf/ μم |
||||||||
| د | أنا | نعم | د | أ | ب | (ل) | W | إكس | Y | Z | ق | n | حوالي | كوا | k | |
| 01604-T4 | 16 | 4 | 2. 381 | 28 | 52 | 10 | 40 | 38 | 5.8 | 10 | 6 | M6 | 4x1 | 629 | 1270 | 1270 |
| 01605-T4 | 5 | 3. 175 | 50 | 780 | 1790 | 1790 | ||||||||||
| 02004-T3 | 20 | 4 | 2. 381 | 36 | 62 | 11 | 42 | 48 | 5.8 | 10 | 6 | M6 | 4x1 | 699 | 1617 | 1617 |
| 02005-T4 | 5 | 3.175 | 51 | 1130 | 2380 | 2380 | ||||||||||
| 02504-T4 | 25 | 4 | 2. 381 | 40 | 66 | 11 | 42 | 53 | 5.8 | 10 | 6 | M6 | 4x1 | 777 | 22052 | 22052 |
| 02505-T4 | 5 | 3. 175 | 51 | 1280 | 3110 | 3110 | ||||||||||
| 03204-T4 | 32 | 4 | 2. 381 | 50 | 76 | 11 | 44 | 63 | 5.8 | 10 | 6 | M6 | 4x1 | 871 | 2661 | 2661 |
| 03205-T4 | 5 | 3.175 | 50 | 82 | 13 | 52 | 67 | 7 | 12 | 7 | 1450 | 4150 | 4150 | |||
| 03210-T4 | 10 | 6. 350 | 53 | 90 | 15 | 90 | 71 | 9 | 15 | 9 | 4x1 | 3390 | 7170 | 7170 | ||
| 04005-T4 | 40 | 5 | 3. 175 | 60 | 94 | 15 | 55 | 75 | 9 | 15 | 9 | M8 | 4x1 | 1610 | 5330 | 5330 |
| 04010-T4 | 10 | 6. 350 | 63 | 108 | 18 | 93 | 85 | 11 | 18 | 11 | 4x1 | 3910 | 9520 | 9520 | ||
| 05005-T4 | 50 | 5 | 3.175 | 71 | 110 | 15 | 47 | 90 | 9 | 15 | 9 | M8 | 4x1 | 1450 | 5717 | 5717 |
| 05010-T4 | 10 | 6. 350 | 75 | 118 | 15 | 93 | 95 | 11 | 18 | 11 | M8 | 4x1 | 4450 | 12500 | 12500 | |
| 05020-T4 | 20 | 7. 144 | 90 | 138 | 28 | 138 | 112 | 13.5 | 22 | 13 | M8 | 4x1 | 4644 | 14307 | 14307 | |
| 06310-T4 | 63 | 10 | 6. 350 | 90 | 138 | 22 | 98 | 112 | 13.5 | 22 | 13 | M8 | 4x1 | 5070 | 16600 | 16600 |
| 06320-T4 | 20 | 9. 525 | 95 | 148 | 28 | 149 | 118 | 13.5 | 22 | 13 | 4x1 | 7573 | 23860 | 23860 | ||
| 08010-T4 | 80 | 10 | 6. 350 | 105 | 156 | 22 | 98 | 130 | 13.5 | 22 | 13 | M8 | 4x1 | 5620 | 21300 | 21300 |
| 08020-T4 | 20 | 9. 525 | 118 | 168 | 28 | 154 | 140 | 13.5 | 22 | 13 | 4x1 | 8485 | 30895 | 30895 | ||
| 10020-T4 | 100 | 20 | 9. 525 | 140 | 204 | 28 | 180 | 170 | 17.5 | 28 | 17 | M10 | 4x1 | 9420 | 39183 | 39183 |
