| مكان المنشأ | الصين |
| اسم العلامة التجارية | ZANE |
| إصدار الشهادات | CE，ISO |
| رقم الموديل | FKFF |

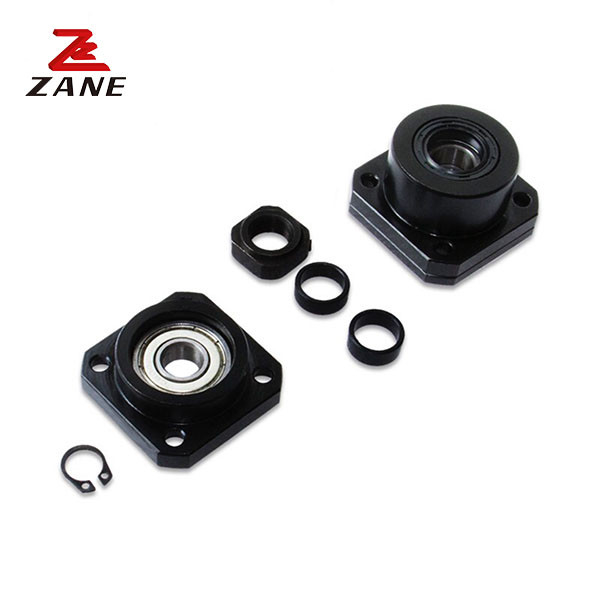

مصنع صناعة الدقة العالية الكرة وحدة الدعم مقعد المسمار FKFF
1وصف
مقعد دعم المسمار الكروي هو مقعد دعم المحامل الذي يدعم المسمار الارتباطي والمحرك. يتم تقسيم مقعد الدعم بشكل عام إلى: الجانب الثابت (بعد إضافة K ،مثل BK12) وتثبيت وحدة الدعم (مؤشرة بواسطة F)جميعها تستخدم لتحميل محامل الكرات اللاصقة الزاوية المستوى JIS5 المعدلة مسبقًا.
2المواصفات
FK ثابتةالجانب
| النوع | d1 | (ل) | هـ | F | E | Dg6 | أ | البيانات المشتركة | ب | L1 | T1 | إكس | Y | Z |
| FK5 | 5 | 16.5 | 6 | 10.5 | 18.5 | 20 | 34 | 26 | 26 | 5.5 | 3.5 | 3.4 | 6.5 | 4 |
| FK6 | 6 | 20 | 7 | 13 | 22 | 22 | 36 | 28 | 28 | 5.5 | 3.5 | 3.4 | 6.5 | 4 |
| FK8 | 8 | 23 | 9 | 14 | 26 | 28 | 43 | 35 | 35 | 7 | 4 | 3.4 | 6.5 | 4 |
| FK10 | 10 | 27 | 10 | 17 | 29.5 | 34 | 52 | 42 | 42 | 7.5 | 5 | 4.5 | 8 | 4 |
| FK12 | 12 | 27 | 10 | 17 | 29.5 | 36 | 54 | 44 | 44 | 7.5 | 5 | 4.5 | 8 | 4 |
| FK15 | 15 | 32 | 15 | 17 | 36 | 40 | 63 | 50 | 52 | 10 | 6 | 5.5 | 9.5 | 6 |
| FK20 | 20 | 52 | 22 | 30 | 50 | 57 | 85 | 70 | 68 | 8 | 10 | 6.6 | 11 | 10 |
| FK25 | 25 | 57 | 27 | 30 | 60 | 63 | 98 | 80 | 79 | 13 | 10 | 9 | 15 | 13 |
| FK30 | 30 | 62 | 30 | 32 | 61 | 75 | 117 | 95 | 93 | 11 | 12 | 11 | 17.5 | 15 |
FF الجانب العائم
| النوع | d1 | (ل) | هـ | F | Dg6 | أ | البيانات المشتركة | ب | إكس | Y | Z |
| FF6 | 6 | 10 | 6 | 4 | 22 | 36 | 28 | 28 | 3.4 | 6.5 | 4 |
| FF10 | 8 | 12 | 7 | 5 | 28 | 43 | 35 | 35 | 3.4 | 6.5 | 4 |
| FF12 | 10 | 15 | 7 | 8 | 34 | 52 | 42 | 42 | 4.5 | 8 | 4 |
| FF15 | 15 | 17 | 9 | 8 | 40 | 63 | 50 | 50 | 5.5 | 9.5 | 5.5 |
| FF20 | 20 | 20 | 11 | 9 | 57 | 85 | 70 | 68 | 6.6 | 11 | 6.5 |
| FF25 | 25 | 24 | 14 | 10 | 63 | 98 | 80 | 79 | 9 | 14 | 8.5 |
| FF30 | 30 | 27 | 18 | 9 | 75 | 117 | 95 | 93 | 11 | 17.5 | 11 |
3عن شركتنا
جيانغسو زين الآلات التكنولوجيا المحدودة هي منتجات نقل ميكانيكية عالية التقنية من الشركات ذات التقنية العالية.الشركة لديها 4 فروع على التوالي إدارة أنواع مختلفة من منتجات ناقلات الميكانيكية البحوث والمشاريع التسويقية. لديها ما يقرب من 50 حقوق الملكية الفكرية المستقلة. هو تايوان YYC وكلاء مستوى الرف، هو تايوان هيكينغ (هاكينغ) خطية دليل السكة الحديدية، المسمار الكرة، مقعد دعم المسمار الكرة،أبحاث و تطوير وحدات توجيه خطية رائدة"معرفة اللطف والامتنان ترطيب حياة المرء" هو المصدر الأبدي للنمو للناس زين.
