دعم نهاية الكرة اللولبية
>
|
| مكان المنشأ | الصين |
| اسم العلامة التجارية | ZANE |
| إصدار الشهادات | CE，ISO |
| رقم الموديل | BKBF15 |

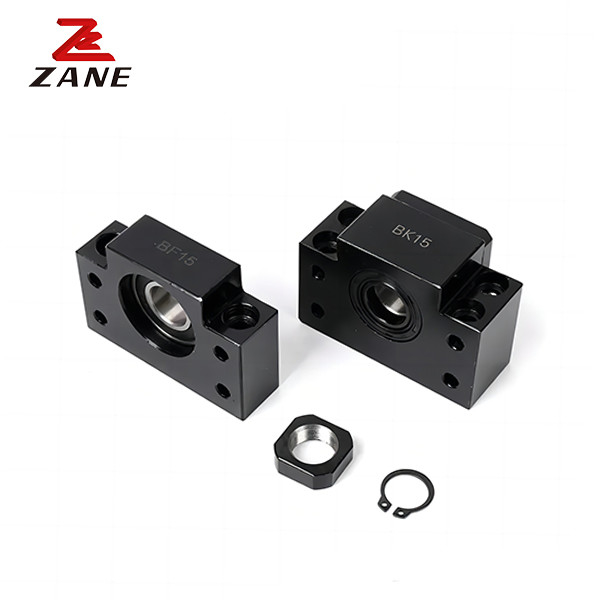

BK15 BF15 وحدة دعم المسمار الكروي الثابتة مع محمل الكرة الزاوي
طريقة تركيب دعم المسمار الكروي:
(1) مثبتة على قضيب متداول على الجانب الثابت.
(2) الجانب الثابت المدخل، مشددة محار القفل، ثابتة مع كتلة الوسادة والشفرات الداخلية ستة زاوية.
(3) يتم تثبيت محامل الجانب الداعم على عمود العصا الملفوفة بخاتم وقف ويتم تحميله في كتلة المحامل.
| النوع | d1 | (ل) | L1 | L2 | L3 | C1 | C2 | ب | هـ | b±0.02 | h±0.02 | B1 | H1 | E | (ب) | d2 | إكس | Y | Z |
| BK10 | 10 | 25 | 5 | 29 | 5 | 13 | 6 | 60 | 39 | 30 | 22 | 34 | 32.5 | 15 | 46 | 5.5 | 6.6 | 10.8 | 5 |
| BK12 | 12 | 25 | 5 | 29 | 5 | 13 | 6 | 60 | 43 | 30 | 25 | 34 | 32.5 | 18 | 46 | 5.5 | 6.6 | 10.8 | 1.5 |
| BK15 | 15 | 27 | 6 | 32 | 6 | 15 | 6 | 70 | 48 | 35 | 28 | 40 | 38 | 18 | 54 | 5.5 | 6.6 | 11 | 6.5 |
| BK17 | 17 | 35 | 9 | 44 | 7 | 19 | 8 | 86 | 64 | 43 | 39 | 50 | 55 | 28 | 68 | 6.6 | 9 | 14 | 8.5 |
| BK20 | 20 | 35 | 8 | 43 | 8 | 19 | 8 | 88 | 60 | 44 | 34 | 52 | 50 | 22 | 70 | 6.6 | 9 | 14 | 8.5 |
| BK25 | 25 | 42 | 12 | 54 | 9 | 22 | 10 | 106 | 80 | 53 | 48 | 64 | 70 | 33 | 85 | 9 | 11 | 17.5 | 11 |
| BK30 | 30 | 45 | 14 | 61 | 9 | 23 | 11 | 128 | 89 | 64 | 51 | 76 | 78 | 33 | 102 | 11 | 14 | 20 | 13 |
| BK35 | 35 | 50 | 14 | 67 | 12 | 26 | 12 | 140 | 96 | 70 | 52 | 88 | 79 | 35 | 114 | 11 | 14 | 20 | 13 |
| BK40 | 40 | 61 | 18 | 76 | 15 | 33 | 14 | 160 | 110 | 80 | 60 | 100 | 90 | 37 | 130 | 14 | 18 | 26 | 17.5 |
| النوع | d1 | (ل) | ب | هـ | b±0.02 | h±0.02 | B1 | H1 | E | (ب) | d2 | إكس | Y | Z |
| 10 فرنك | 8 | 20 | 60 | 39 | 30 | 22 | 34 | 32.5 | 15 | 46 | 5.5 | 6.6 | 10.8 | 5 |
| BF12 | 10 | 20 | 60 | 43 | 30 | 25 | 34 | 32.5 | 18 | 46 | 5.5 | 6.6 | 10.8 | 1.5 |
| 15 فرنك | 15 | 20 | 70 | 48 | 35 | 28 | 40 | 38 | 18 | 54 | 5.5 | 6.6 | 11 | 6.5 |
| BF17 | 17 | 23 | 86 | 64 | 43 | 39 | 50 | 55 | 28 | 68 | 6.6 | 9 | 14 | 8.5 |
| 20 فرنك | 20 | 26 | 88 | 60 | 44 | 34 | 52 | 50 | 22 | 70 | 6.6 | 9 | 14 | 8.5 |
| 25 فرنك | 25 | 30 | 106 | 80 | 53 | 48 | 64 | 70 | 33 | 85 | 9 | 11 | 17.5 | 11 |
| 30 فرنك | 30 | 32 | 128 | 89 | 64 | 51 | 76 | 78 | 33 | 102 | 11 | 14 | 20 | 13 |
| BF35 | 35 | 32 | 140 | 96 | 70 | 52 | 88 | 79 | 35 | 114 | 11 | 14 | 20 | 13 |
| 40 فرنك | 40 | 37 | 160 | 110 | 80 | 60 | 100 | 90 | 37 | 130 | 14 | 18 | 26 | 17.5 |
وحدة الدعم تأتي في ستة أنواع: نماذج EK و FK و EF و FF ، والتي يتم توفيرها لتجميع المسمار الكروي القياسي المزود بأطراف العمود النهائية ، و نماذج BK و BF ،والتي تمت معاييرها للمسامير الكروية بشكل عامتتضمن وحدة الدعم على الجانب الثابت حمالة كرة اتصال زاوية عالية الدقة تتوافق مع JIS Class 5 مع تحميل مسبق قابل للتعديل.
