دعم نهاية الكرة اللولبية
>
|
| مكان المنشأ | الصين |
| اسم العلامة التجارية | ZANE |
| إصدار الشهادات | CE，ISO |
| رقم الموديل | إيكيك |

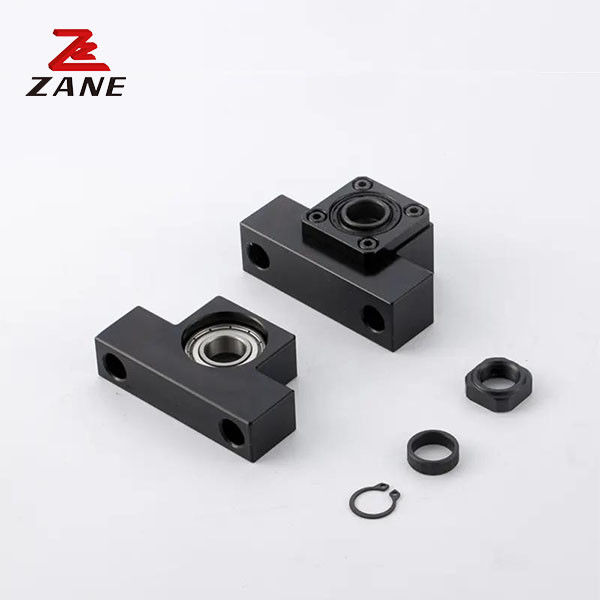

قطعة آلة CNC تحمل دعم نهائي ثابت مقعد كرة مروحة سلسلة EKEF
1وصف
هذا النوع من دعم المسامير الكروية شائع جدا في عالم الـ DIY CNC. دعم نهاية المسامير الكروية لم يكن من المفضل لدينا ، لأنه ليس من السهل تركيب محرك خطوة أو خدمة على هذا الدعم.علاوة على ذلك نرى أنه عندما ترغب في القيادة المفك الكرات مع حزام، هذا حل قياسي جيد وسهل. الكتل التي لدينا في المخزون مع العناصر عالية الجودة هو النوع الذي يمكن أن تكون خالية من رد فعل عنيف،عن طريق ضبط الحمل المسبق على محامل الاتصال الزاوية.
2المواصفات
تم إصلاحهالجانب
| النوع | d1 | (ل) | L1 | L2 | L3 | ب | هـ | b±0.02 | h±0.02 | B1 | H1 | (ب) | إكس | Y | Z |
| EK5 | 5 | 16.5 | 5.5 | 18.5 | 3.5 | 36 | 21 | 18 | 11 | 20 | 8 | 28 | 4.5 | - | - |
| EK6 | 6 | 20 | 5.5 | 22 | 3.5 | 42 | 25 | 21 | 13 | 18 | 20 | 30 | 5.5 | 9.5 | 11 |
| EK8 | 8 | 23 | 7 | 26 | 4 | 52 | 32 | 26 | 17 | 25 | 26 | 38 | 6.6 | 11 | 12 |
| EK10 | 10 | 24 | 6 | 29.5 | 6 | 70 | 43 | 35 | 25 | 36 | 24 | 52 | 9 | - | - |
| EK12 | 12 | 24 | 6 | 29.5 | 6 | 70 | 43 | 35 | 25 | 36 | 24 | 52 | 9 | - | - |
| EK15 | 15 | 25 | 6 | 36 | 5 | 80 | 49 | 40 | 30 | 41 | 25 | 60 | 11 | - | - |
| EK20 | 20 | 42 | 10 | 50 | 10 | 95 | 58 | 47.5 | 30 | 56 | 25 | 75 | 11 | - | - |
الجانب العائم
| النوع | d1 | (ل) | ب | هـ |
±0.02 ب |
±0.02 h |
B1 | H1 | (ب) | إكس | Y | Z |
| EF6 | 6 | 12 | 42 | 25 | 21 | 13 | 18 | 20 | 30 | 5.5 | 9.5 | 11 |
| EF8 | 6 | 14 | 52 | 32 | 26 | 17 | 25 | 26 | 38 | 6.6 | 11 | 12 |
| EF 10 | 8 | 20 | 70 | 43 | 35 | 25 | 36 | 24 | 52 | 9 | - | - |
| EF12 | 10 | 20 | 70 | 43 | 35 | 25 | 36 | 24 | 52 | 9 | - | - |
| EF15 | 15 | 20 | 80 | 49 | 40 | 30 | 41 | 25 | 60 | 9 | - | - |
| EF20 | 20 | 26 | 95 | 58 | 47.5 | 30 | 56 | 25 | 75 | 11 | - | - |
3عن شركتنا
جيانغسو زين الآلات التكنولوجيا المحدودة هي منتجات نقل ميكانيكية عالية التقنية من الشركات ذات التقنية العالية.الشركة لديها 4 فروع على التوالي إدارة أنواع مختلفة من منتجات ناقلات الميكانيكية البحوث والمشاريع التسويقية. لديها ما يقرب من 50 حقوق الملكية الفكرية المستقلة. هو تايوان YYC وكلاء مستوى الرف، هو تايوان هيكينغ (هوكينغ) خطي دليل السكة الحديدية، المسمار الكرة ، مقعد الدعم المسمار الكرة،أبحاث و تطوير وحدات توجيه خطية رائدة"معرفة اللطف والامتنان ترطيب حياة المرء" هو المصدر الأبدي للنمو للناس زين.
