دعم نهاية الكرة اللولبية
>
|
| مكان المنشأ | الصين |
| اسم العلامة التجارية | ZANE |
| إصدار الشهادات | CE，ISO |
| رقم الموديل | إف كيه FF15 |

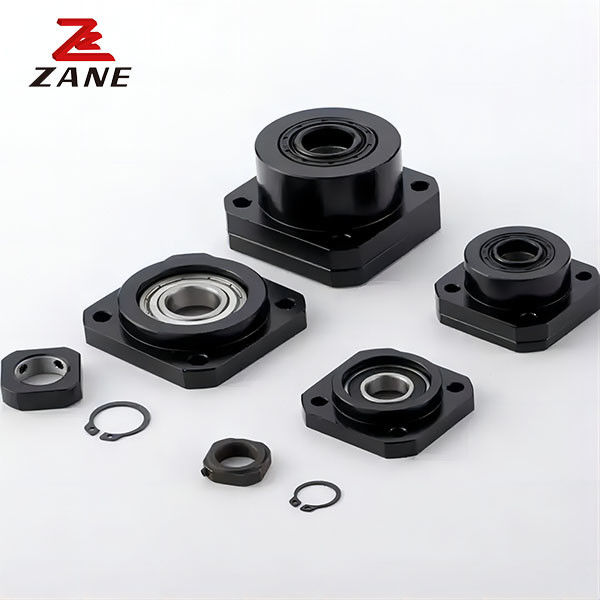

دعم المسمار الرصاصي الدعم الكروي لدعم نهاية المسمار FK FF15
وحدة الدعم تأتي في ستة أنواع:
يتم توحيد نماذج EK و FK و EF و FF للمسامير الكروية القياسية المزودة بأطراف العمود النهائية
النماذج BK و BF موحدة للمسامير الكروية بشكل عام.
وحدة الدعم على الجانب الثابت يحتوي على محمل زاوية مطابقة JlS فئة 5 مع تحميل مسبق ضبط.6 و8 على وجه الخصوص يحتوي على محمل مصغر بزاوية اتصال 45' تم تطويره حصراً للمسامير الكروية المصغرة.
| النوع | d1 | (ل) | هـ | F | E | Dg6 | أ | البيانات المشتركة | ب | L1 | T1 | إكس | Y | Z |
| FK5 | 5 | 16.5 | 6 | 10.5 | 18.5 | 20 | 34 | 26 | 26 | 5.5 | 3.5 | 3.4 | 6.5 | 4 |
| FK6 | 6 | 20 | 7 | 13 | 22 | 22 | 36 | 28 | 28 | 5.5 | 3.5 | 3.4 | 6.5 | 4 |
| FK8 | 8 | 23 | 9 | 14 | 26 | 28 | 43 | 35 | 35 | 7 | 4 | 3.4 | 6.5 | 4 |
| FK10 | 10 | 27 | 10 | 17 | 29.5 | 34 | 52 | 42 | 42 | 7.5 | 5 | 4.5 | 8 | 4 |
| FK12 | 12 | 27 | 10 | 17 | 29.5 | 36 | 54 | 44 | 44 | 7.5 | 5 | 4.5 | 8 | 4 |
| FK15 | 15 | 32 | 15 | 17 | 36 | 40 | 63 | 50 | 52 | 10 | 6 | 5.5 | 9.5 | 6 |
| FK20 | 20 | 52 | 22 | 30 | 50 | 57 | 85 | 70 | 68 | 8 | 10 | 6.6 | 11 | 10 |
| FK25 | 25 | 57 | 27 | 30 | 60 | 63 | 98 | 80 | 79 | 13 | 10 | 9 | 15 | 13 |
| FK30 | 30 | 62 | 30 | 32 | 61 | 75 | 117 | 95 | 93 | 11 | 12 | 11 | 17.5 | 15 |
| النوع | d1 | (ل) | هـ | F | Dg6 | أ | البيانات المشتركة | ب | إكس | Y | Z |
| FF6 | 6 | 10 | 6 | 4 | 22 | 36 | 28 | 28 | 3.4 | 6.5 | 4 |
| FF10 | 8 | 12 | 7 | 5 | 28 | 43 | 35 | 35 | 3.4 | 6.5 | 4 |
| FF12 | 10 | 15 | 7 | 8 | 34 | 52 | 42 | 42 | 4.5 | 8 | 4 |
| FF15 | 15 | 17 | 9 | 8 | 40 | 63 | 50 | 50 | 5.5 | 9.5 | 5.5 |
| FF20 | 20 | 20 | 11 | 9 | 57 | 85 | 70 | 68 | 6.6 | 11 | 6.5 |
| FF25 | 25 | 24 | 14 | 10 | 63 | 98 | 80 | 79 | 9 | 14 | 8.5 |
| FF30 | 30 | 27 | 18 | 9 | 75 | 117 | 95 | 93 | 11 | 17.5 | 11 |
| الدعم بالشفرة الكروية رقم الطراز |
| BK10 BF10 ، BK12 BF12 ، BK15 BF15 ، BK17 BF17 ، BK20 BF20 ، BK25 BF25 ، BK30 BF30 ، BK35 BF35 ، BK40 BF40 ؛ EK06 EF06 ، EK08 EF08 ، EK10 EF10 ، EK12 EF12 ، EK15 EF15 ، EK20 EF20 ؛ FK06 FF6, FK08 FF08,FK10 FF10, FK12 FF12, FK15 FF15, FK20 FF20, FK25 FF25, FK30 FF30؛ |
الخصائص
1.السرعة العالية
2انخفاض الاحتكاك والضوضاء
3دقة عالية، مدة، والموثوقية
4حركة سلسة
5كفاءة عالية في نقل
6.لا يوجد فجوة و تحميل مسبق
