| مكان المنشأ | الصين |
| اسم العلامة التجارية | ZANE |
| إصدار الشهادات | CE，ISO |
| رقم الموديل | EK06 |

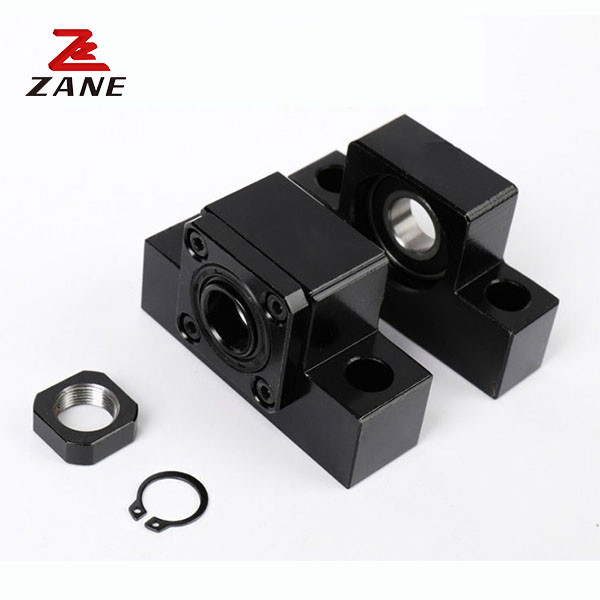

علبة محملة للكرة المسمار الكرة المسمار الدعم مقعد EK سلسلة
1وصف
مقعد محامل خاص بمسمار الكرة ، المعروف أيضًا باسم مقعد دعم المسمار الكروي في السوق ، دعم المسمار الرئيسي. يتم تجميعه عمومًا في كلا طرفي المسمار الكروي ،يمكن أن توفر الدعم للحركة الدوارة من المسمار الكرة وتثبيت المسمار الكرة. بالإضافة إلى المسمار الكرة الجافة، ويمكن أيضا أن تستخدم لأنواع أخرى من المسمار الرئيسي، مثل المسمار الرئيسي التريبيزويدي؛ أو مناسبات أخرى التي تحتاج إلى توفير الدعم للحركة الدوارة، مثل splines,المحاور البصرية، الخ
2المواصفات
تم إصلاحهالجانب
| النوع | d1 | (ل) | L1 | L2 | L3 | ب | هـ | b±0.02 | h±0.02 | B1 | H1 | (ب) | إكس | Y | Z |
| EK5 | 5 | 16.5 | 5.5 | 18.5 | 3.5 | 36 | 21 | 18 | 11 | 20 | 8 | 28 | 4.5 | - | - |
| EK6 | 6 | 20 | 5.5 | 22 | 3.5 | 42 | 25 | 21 | 13 | 18 | 20 | 30 | 5.5 | 9.5 | 11 |
| EK8 | 8 | 23 | 7 | 26 | 4 | 52 | 32 | 26 | 17 | 25 | 26 | 38 | 6.6 | 11 | 12 |
| EK10 | 10 | 24 | 6 | 29.5 | 6 | 70 | 43 | 35 | 25 | 36 | 24 | 52 | 9 | - | - |
| EK12 | 12 | 24 | 6 | 29.5 | 6 | 70 | 43 | 35 | 25 | 36 | 24 | 52 | 9 | - | - |
| EK15 | 15 | 25 | 6 | 36 | 5 | 80 | 49 | 40 | 30 | 41 | 25 | 60 | 11 | - | - |
| EK20 | 20 | 42 | 10 | 50 | 10 | 95 | 58 | 47.5 | 30 | 56 | 25 | 75 | 11 | - | - |
الجانب العائم
| النوع | d1 | (ل) | ب | هـ |
±0.02 ب |
±0.02 h |
B1 | H1 | (ب) | إكس | Y | Z |
| EF6 | 6 | 12 | 42 | 25 | 21 | 13 | 18 | 20 | 30 | 5.5 | 9.5 | 11 |
| EF8 | 6 | 14 | 52 | 32 | 26 | 17 | 25 | 26 | 38 | 6.6 | 11 | 12 |
| EF 10 | 8 | 20 | 70 | 43 | 35 | 25 | 36 | 24 | 52 | 9 | - | - |
| EF12 | 10 | 20 | 70 | 43 | 35 | 25 | 36 | 24 | 52 | 9 | - | - |
| EF15 | 15 | 20 | 80 | 49 | 40 | 30 | 41 | 25 | 60 | 9 | - | - |
| EF20 | 20 | 26 | 95 | 58 | 47.5 | 30 | 56 | 25 | 75 | 11 | - | - |
3شركتنا
جيانغسو زين الآلات التكنولوجيا المحدودة هي منتجات نقل ميكانيكية عالية التقنية من الشركات ذات التقنية العالية.الشركة لديها 4 فروع على التوالي إدارة أنواع مختلفة من منتجات ناقلات الميكانيكية البحوث والمشاريع التسويقية. لديها ما يقرب من 50 حقوق الملكية الفكرية المستقلة. هو تايوان YYC وكلاء مستوى الرف، هو تايوان هيكينغ (هوكينغ) خطي دليل السكة الحديدية، المسمار الكرة ، مقعد الدعم المسمار الكرة،أبحاث و تطوير وحدات توجيه خطية رائدة"معرفة اللطف والامتنان ترطيب حياة المرء" هو المصدر الأبدي للنمو للناس زين.
اتصل بنا في اي وقت
