دعم نهاية الكرة اللولبية
>
|
| مكان المنشأ | الصين |
| اسم العلامة التجارية | ZANE |
| إصدار الشهادات | CE，ISO |

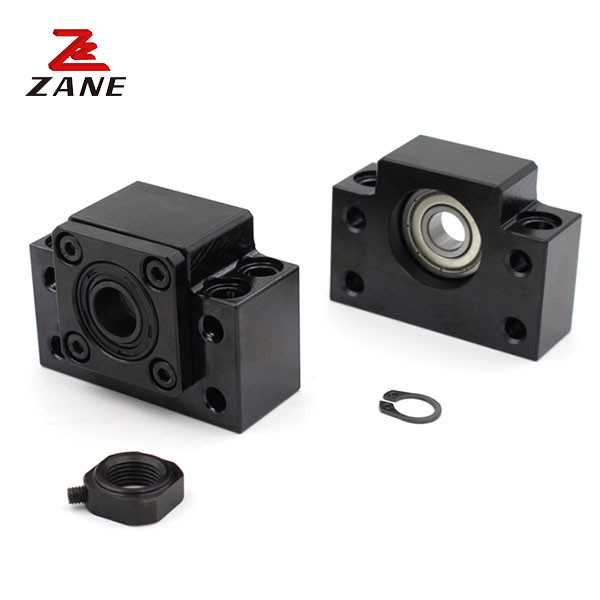

الدعم المسمار الكرة الدقة المقعد الثابت BK15 محمل الاتصال الزاوي
1وصف
هناك عموما نوعان من المحامل لمقعد دعم كرة المسمار، محامل الكرة المنحدر العميق ومحامل الاتصال الزاوي. دقة مقعد الدعم للمحامل الكرة المنحدر العميق هو C7,و دقة مقعد الدعم لحاويات الاتصال الزاوية هي C5.
2المواصفات
BK ثابتالجانب
| النوع | d1 | (ل) | L1 | L2 | L3 | C1 | C2 | ب | هـ | b±0.02 | h±0.02 | B1 | H1 | E | (ب) | d2 | إكس | Y | Z |
| BK10 | 10 | 25 | 5 | 29 | 5 | 13 | 6 | 60 | 39 | 30 | 22 | 34 | 32.5 | 15 | 46 | 5.5 | 6.6 | 10.8 | 5 |
| BK12 | 12 | 25 | 5 | 29 | 5 | 13 | 6 | 60 | 43 | 30 | 25 | 34 | 32.5 | 18 | 46 | 5.5 | 6.6 | 10.8 | 1.5 |
| BK15 | 15 | 27 | 6 | 32 | 6 | 15 | 6 | 70 | 48 | 35 | 28 | 40 | 38 | 18 | 54 | 5.5 | 6.6 | 11 | 6.5 |
| BK17 | 17 | 35 | 9 | 44 | 7 | 19 | 8 | 86 | 64 | 43 | 39 | 50 | 55 | 28 | 68 | 6.6 | 9 | 14 | 8.5 |
| BK20 | 20 | 35 | 8 | 43 | 8 | 19 | 8 | 88 | 60 | 44 | 34 | 52 | 50 | 22 | 70 | 6.6 | 9 | 14 | 8.5 |
| BK25 | 25 | 42 | 12 | 54 | 9 | 22 | 10 | 106 | 80 | 53 | 48 | 64 | 70 | 33 | 85 | 9 | 11 | 17.5 | 11 |
| BK30 | 30 | 45 | 14 | 61 | 9 | 23 | 11 | 128 | 89 | 64 | 51 | 76 | 78 | 33 | 102 | 11 | 14 | 20 | 13 |
| BK35 | 35 | 50 | 14 | 67 | 12 | 26 | 12 | 140 | 96 | 70 | 52 | 88 | 79 | 35 | 114 | 11 | 14 | 20 | 13 |
| BK40 | 40 | 61 | 18 | 76 | 15 | 33 | 14 | 160 | 110 | 80 | 60 | 100 | 90 | 37 | 130 | 14 | 18 | 26 | 17.5 |
BF الجانب العائم
| النوع | d1 | (ل) | ب | هـ | b±0.02 | h±0.02 | B1 | H1 | E | (ب) | d2 | إكس | Y | Z |
| 10 فرنك | 8 | 20 | 60 | 39 | 30 | 22 | 34 | 32.5 | 15 | 46 | 5.5 | 6.6 | 10.8 | 5 |
| BF12 | 10 | 20 | 60 | 43 | 30 | 25 | 34 | 32.5 | 18 | 46 | 5.5 | 6.6 | 10.8 | 1.5 |
| 15 فرنك | 15 | 20 | 70 | 48 | 35 | 28 | 40 | 38 | 18 | 54 | 5.5 | 6.6 | 11 | 6.5 |
| BF17 | 17 | 23 | 86 | 64 | 43 | 39 | 50 | 55 | 28 | 68 | 6.6 | 9 | 14 | 8.5 |
| 20 فرنك | 20 | 26 | 88 | 60 | 44 | 34 | 52 | 50 | 22 | 70 | 6.6 | 9 | 14 | 8.5 |
| 25 فرنك | 25 | 30 | 106 | 80 | 53 | 48 | 64 | 70 | 33 | 85 | 9 | 11 | 17.5 | 11 |
| 30 فرنك | 30 | 32 | 128 | 89 | 64 | 51 | 76 | 78 | 33 | 102 | 11 | 14 | 20 | 13 |
| BF35 | 35 | 32 | 140 | 96 | 70 | 52 | 88 | 79 | 35 | 114 | 11 | 14 | 20 | 13 |
| 40 فرنك | 40 | 37 | 160 | 110 | 80 | 60 | 100 | 90 | 37 | 130 | 14 | 18 | 26 | 17.5 |
3عن شركتنا
جيانغسو زين الآلات التكنولوجيا المحدودة هي منتجات نقل ميكانيكية عالية التقنية من الشركات ذات التقنية العالية.الشركة لديها 4 فروع على التوالي إدارة أنواع مختلفة من منتجات ناقلات الميكانيكية البحوث والمشاريع التسويقية. لديها ما يقرب من 50 حقوق الملكية الفكرية المستقلة. هو تايوان YYC وكلاء مستوى الرف، هو تايوان هيكينغ (هوكينغ) خطي دليل السكة الحديدية، المسمار الكرة ، مقعد الدعم المسمار الكرة،أبحاث و تطوير وحدات توجيه خطية رائدة"معرفة اللطف والامتنان ترطيب حياة المرء" هو المصدر الأبدي للنمو للناس زين.
