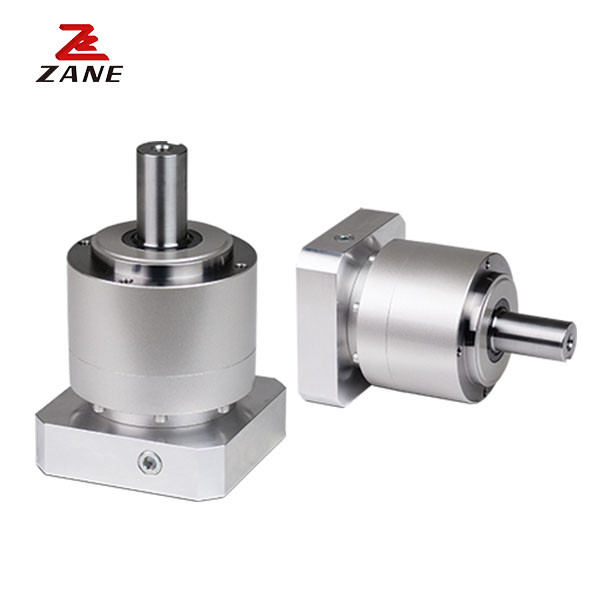

سلسلة Nidec Shimpo VRL علبة التروس الكوكبية الداخلية للصناعة
  • سلسلة Nidec Shimpo VRL علبة التروس الكوكبية الداخلية للصناعة
سلسلة Nidec Shimpo VRL علبة التروس الكوكبية الداخلية للصناعة

سلسلة Nidec Shimpo VRL علبة التروس الكوكبية الداخلية للصناعة

مكان المنشأ اليابان
اسم العلامة التجارية Nidec
إصدار الشهادات CE,ISO
رقم الموديل VRL
تفاصيل المنتج
اسم المنتج:
علبة التروس Nidec Shimpo
المصنع:
نيديك شيمبو
سلسلة المنتج:
سلسلة في آر إل
الوزن:
2 كجم
نوع العتاد:
كوكبي
أقصى عزم دوران:
35N.m/50N.m
الحمولة المحورية القصوى:
1100 شمالاً
تدوير سلس:
انخفاض النبض
التطبيق:
الات
تسليط الضوء:

علبة التروس الكوكبية الداخلية من سلسلة VRL,Nidec Shimpo علبة التروس الكوكبية الداخلية,علبة التروس الكوكبية الصناعية الداخلية

,

Nidec Shimpo Inline Planetary Gearbox

,

Industrial Inline Planetary Gearbox

وصف المنتج

وصف المنتج:

سلسلة VRL هي الأكثر شيوعاً في سوق علبة التروس الكوكبيةهذا المنتج هو حقا أفضل في فئتها. 5 arc-min backlash يسمح لتطبيق VRL على مجموعة واسعة من التطبيقات حيث الدقة والديناميكية في اللعب، ولكن التكلفة مثيرة للقلق.



يعد VRL خيارًا ممتازًا لتطبيقات الخدمة في أنظمة التعبئة والتغليف والتداول والأتمتة. هناك مجموعة متنوعة من خيارات غسل القياسية والطبقة الغذائية ،مما يجعلها خيار جذاب لأصعب البيئاتنحن نقدم أوسع مجموعة من أحجام الإطارات ونسبها، مما يمنح عملائنا المزيد من المرونة أكثر من أي وقت مضى.أبعاد التثبيت القياسية في الصناعة تسمح بتنفيذ VRL في تصاميم الآلات القديمة، ووفراً لعملائنا وقت ثمين.



المعلمات التقنية:


الإطار
الحجم
المرحلة

النسبة
الاسمية
عزم دوران الخروج
أقصى
عزم دوران الخروج
الطوارئي
توقفإلىrqالروسية
الاسمية
سرعة الدخول
أقصى
سرعة الدخول
بيرميtتيد
الحمل الشعاعي
مسموح
الحمل المحوري
[Nm] [Nm] [Nm] [rpm] [rpm] [N] [N]
070B
العازب		 3 18 35 80 3000 6000 430 310
4 27 50 100 3000 6000 470 360
5 27 50 100 3000 6000 510 390
6 27 50 100 3000 6000 540 430
7 27 50 100 3000 6000 570 460
8 27 50 100 3000 6000 600 480
9 18 35 80 3000 6000 620 510
10 18 35 80 3000 6000 640 530

مزدوج		 15 18 35 80 3000 6000 740 630
16 27 50 100 3000 6000 750 650
20 27 50 100 3000 6000 810 720
25 27 50 100 3000 6000 870 790
28 27 50 100 3000 6000 910 830
30 18 35 80 3000 6000 930 860
35 27 50 100 3000 6000 980 920
40 27 50 100 3000 6000 1000 970
45 18 35 80 3000 6000 1100 1000
50 27 50 100 3000 6000 1100 1100
60 27 50 100 3000 6000 1200 1100
70 27 50 100 3000 6000 1200 1100
80 27 50 100 3000 6000 1200 1100
90 18 35 80 3000 6000 1200 1100
100 18 35 80 3000 6000 1200 1100





الإطار
الحجم
المرحلة

النسبة
أقصى
الحمل الشعاعي
أقصى
الحمل المحوري
الوزن
لحظة
من الثبات
(≤φ8)
لحظة
من الثبات
(≤φ14)
لحظة
من الثبات
(≤φ19)
[N] [N] [كيلو] [kgcm2] [kgcm2] [kgcm2]
070B
العازب		 3 1200 1100 1.5 0.14 0.22 0.43
4 1200 1100 0.095 0.17 0.38
5 1200 1100 0.077 0.16 0.36
6 1200 1100 0.068 0.15 0.36
7 1200 1100 0.062 0.14 0.35
8 1200 1100 0.059 0.14 0.35
9 1200 1100 0.057 0.14 0.34
10 1200 1100 0.056 0.14 0.34

مزدوج		 15 1200 1100 1.7 0.055 0.14 一
16 1200 1100 0.057 0.14 一
20 1200 1100 0.054 0.13 一
25 1200 1100 0.053 0.13 一
28 1200 1100 0.055 0.14 一
30 1200 1100 0.049 0.13 一
35 1200 1100 0.053 0.13 一
40 1200 1100 0.049 0.13 一
45 1200 1100 0.053 0.13 一
50 1200 1100 0.049 0.13 一
60 1200 1100 0.049 0.13 一
70 1200 1100 0.049 0.13 一
80 1200 1100 0.049 0.13 一
90 1200 1100 0.049 0.13 一
100 1200 1100 0.049 0.13 一



سلسلة Nidec Shimpo VRL علبة التروس الكوكبية الداخلية للصناعة 0

سلسلة Nidec Shimpo VRL علبة التروس الكوكبية الداخلية للصناعة 1

الخصائص:

1معالجات ملفوفة مع عملية التشطيب الثانوية الخاصة للحصول على دقة أعلى وتشغيل سلس وهادئ مساحة سطح الأسنان أعلى بنسبة 40٪ من المعيار الصناعي


2عمود خروجي من قطعة واحدة ومحمل الكوكب مع اثنين من المحامل التي تتراوح بين أدوات التروس الكوكبية.


3.حاملات الدوال بدون قفص توفر كثافة عزم الدوران الممتازة وصلابة الالتواء. مساحة السطح أكبر بنسبة 43٪ مقارنة مع بقية الصناعة


4تصميم الختم المختلط الفريد للدخول يقلل كثيرا من الحرارة ويزيد من كفاءة النظام. حماية IP65 متوفرة لتطبيقات غسل


5نظام التثبيت المثالي مع التركيز النشط على قطر المحرك يضمن محاذاة المحرك. يمكن تثبيت المحرك في أي اتجاه


6.الربط المركزي الحقيقي لمقبضة عمود المحرك، المُحسّنة لمحرّكك المحدّد. الحثالة المنخفضة للأداء الديناميكي والمُوازنة للعمل بسرعة عالية


7حلقات المعدات المصنعة مباشرة في الغطاء، غير مصفحة أو مطبقة. يوفر تركيز أكبر والقضاء على تقلبات السرعة

سلسلة Nidec Shimpo VRL علبة التروس الكوكبية الداخلية للصناعة 2
