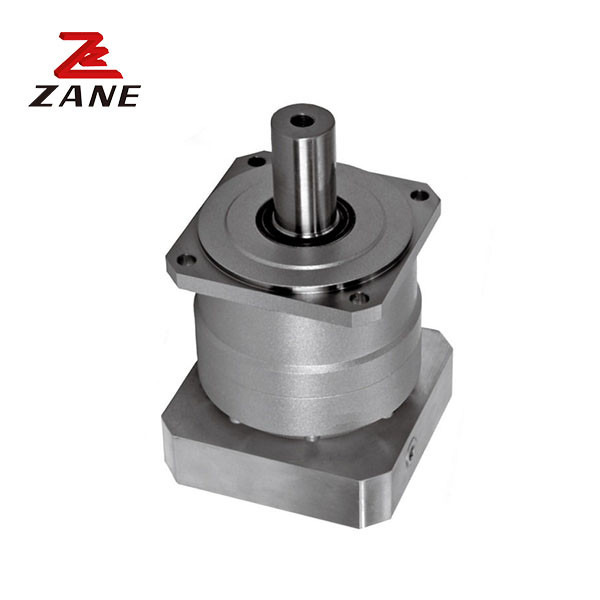

Nidec علبة التروس عالية الدقة الكوكبية المنسوجة معدات التروس خطوة سيرفو محرك مخفض VRB
  • Nidec علبة التروس عالية الدقة الكوكبية المنسوجة معدات التروس خطوة سيرفو محرك مخفض VRB
Nidec علبة التروس عالية الدقة الكوكبية المنسوجة معدات التروس خطوة سيرفو محرك مخفض VRB

Nidec علبة التروس عالية الدقة الكوكبية المنسوجة معدات التروس خطوة سيرفو محرك مخفض VRB

Place of Origin Japan
اسم العلامة التجارية Nidec Shimpo
إصدار الشهادات CE，ISO
Model Number VRB
تفاصيل المنتج
اسم العلامة التجارية:
Shimpo
Scope of application:
Industrial automation
Model number:
VRB-090C-7-K3-28HB22
Flange:
090C
Flange size:
28HB22
Gear type:
Helical gear reducer
Layout form:
Coaxial type
Processing customization:
Non-machining customization
Sample or stock:
Stock
وصف المنتج

نيدكعلبة التروس عالية الدقة الكوكبية المنسوجة العجلة الخطوة محرك الخدمة المقلل VRB



1دقة عالية: الفراغ الخلفي أقل من 3 دقائق (0.05 درجة) ، وضع، يمكن أن تعطي اللعب الكامل لأداء محرك الخدمة.


2الهدوء: استخدام المعدات المروحة لتحقيق عملية سلسة وهادئة.


3صلابة عالية وقومة عالية: استخدام محامل الكرات المتكاملة يحسن إلى حد كبير الصلابة والقومة.


4. طراز الحاجز، وضع غطاء العمود: يمكن تثبيته على أي محرك في العالم.


5حمولة عالية: يعتمد المحامل الرئيسي محامل رولي الإبرة المخروطية لتحقيق قدرة حمولة عالية.


6عمود الخروج، المرفق: يسهل الاتصال مع المعدات، ويمكن تثبيته على أي محرك في العالم.


7. لا وجود لتسرب الدهون: استخدام اللزوجة العالية ، ليس من السهل فصل الدهون ، ومنع بفعالية تسرب الدهون.


8حماية عالية: يتم اعتماد مستوى حماية IP65، والتي يمكن استخدامها في أي بيئة قاسية.


9حياة طويلة وصيانة سهلة: ليس هناك حاجة لاستبدال الدهون داخل عمر الخدمة للمنتج لمدة 20،000 ساعة، واستخدام أكثر قلقا.



الإطار

الحجم

 المرحلة النسبة عزم دوران خروجي اسمي أقصى عزم الدوران الخارجي عزم التوقف الطارئ سرعة الدخول الاسمية سرعة الإدخال القصوى مسموحالحمل الشعاعي الحمل المحوري المسموح به
[Nm] [Nm] [Nm] [rpm] [rpm] [N] [N]

















090





1

العازب

 3 50 80 200 3000 6000 810 930
4 75 125 250 3000 6000 890 1100
5 75 125 250 3000 6000 960 1200
6 75 125 250 3000 6000 1000 1300
7 75 125 250 3000 6000 1100 1300
8 75 125 250 3000 6000 1100 1400
9 50 80 200 3000 6000 1200 1500
10 50 80 200 3000 6000 1200 1600
مضاعفة 15 50 80 200 3000 6000 1400 1900
16 75 125 250 3000 6000 1400 1900
20 75 125 250 3000 6000 1500 2100
25 75 125 250 3000 6000 1600 2200
28 75 125 250 3000 6000 1700 2200
30 50 80 200 3000 6000 1700 2200
35 75 125 250 3000 6000 1800 2200
40 75 125 250 3000 6000 1900 2200
45 50 80 200 3000 6000 2000 2200
50 75 125 250 3000 6000 2100 2200
60 75 125 250 3000 6000 2200 2200
70 75 125 250 3000 6000 2300 2200
80 75 125 250 3000 6000 2400 2200
90 50 80 200 3000 6000 2400 2200
100 50 80 200 3000 6000 2400 2200




الإطار

الحجم



المرحلة



النسبة

 الحمولة الشعاعية القصوى



أقصى

الحمل المحوري



الوزن

 لحظة الثبات (φ8) لحظة الثبات (φ14)



لحظة الثبات (φ19)

 لحظة الثبات (φ 28)
[N] [N] [كيلو] [kgcm2] [kgcm2] [kgcm2] [kgcm2]

















090





1

العازب

 3 2400 2200 3.7 - 0.72 1.2 3.2
4 2400 2200 - 0.49 0.95 3.0
5 2400 2200   0.40 0.86 2.9
6 2400 2200 - 0.36 0.82 2.8
7 2400 2200 - 0.32 0.79 2.8
8 2400 2200 - 0.31 0.77 2.8
9 2400 2200 - 0.29 0.76 2.8
10 2400 2200 - 0.29 0.75 2.8











مضاعفة

 15 2400 2200 4.2 0.13 0.28 0.72 -
16 2400 2200 0.15 0.30 0.74 -
20 2400 2200 0.13 0.28 0.72 -
25 2400 2200 0.12 0.28 0.71 -
28 2400 2200 0.14 0.29 0.73 -
30 2400 2200 0.10 0.25 0.70 -
35 2400 2200 0.12 0.27 0.71 -
40 2400 2200 0.099 0.25 0.70 -
45 2400 2200 0.12 0.27 0.71 -
50 2400 2200 0.098 0.25 0.69 -
60 2400 2200 0.098 0.25 0.69 -
70 2400 2200 0.097 0.25 0.69 -
80 2400 2200 0.097 0.25 0.69 -
90 2400 2200 0.097 0.25 0.69 -
100 2400 2200 0.097 0.25 0.69 -

VRB Series Shimpo Reducer Nidec Shimpo Transmission Gearbox Planetary VRB090 0

VRB Series Shimpo Reducer Nidec Shimpo Transmission Gearbox Planetary VRB090 1

Nidec علبة التروس عالية الدقة الكوكبية المنسوجة معدات التروس خطوة سيرفو محرك مخفض VRB 2
