| مكان المنشأ | اليابان |
| إصدار الشهادات | CE，ISO |

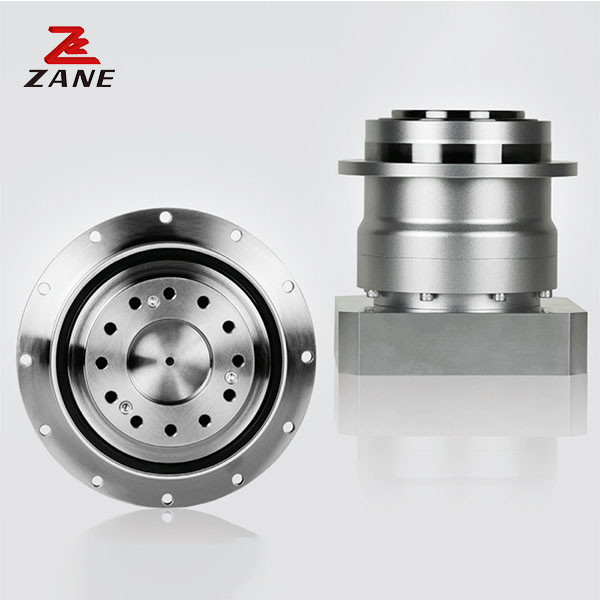

محركات NIDEC-SHIMPO الأصلية مع طرازات مختلفة
سلسلة VRT تحدد معيارًا جديدًا لتطبيقات تخفيض معدات محرك الخدمة التي تتطلب صلابة تقلب استثنائية ودقة وضعية عالية.الخروج على شكل محور للجهاز المقلص لديه واجهة تركيب ISO9409 ويوفر مرونة متفوقة في تركيب الدعاماتيتم تقديم الجهاز في سبعة أحجام إطار مختلفة وفي عدد كبير من النسب ذات المرحلة الواحدة والمرحلة الثانية.تتضمن أحجام الإطارات الأكبر أسطوانات عجلات مخروطة لديها خصائص أفضل في التعامل مع الحمولة الشعاعية والمحورية من تلك التي تستخدم عادة في تصميم المنافسين، وبالتالي تحسين التصنيفات على تلك المنتجات في فئتها التنافسية.
|
الإطار الحجم |
المرحلة | النسبة |
الاسمية عزم دوران الخروج |
أقصى عزم دوران الخروج |
عزم التوقف الطارئ |
الاسمية سرعة الدخول |
أقصى سرعة الدخول |
مسموح الحمل الشعاعي |
مسموح الحمل المحوري |
| [Nm] | [Nm] | [Nm] | [rpm] | [rpm] | [N] | [N] | |||
| 090 | واحد | 4 | 75 | 125 | 250 | 3000 | 6000 | 750 | 620 |
| 5 | 75 | 125 | 250 | 3000 | 6000 | 780 | 680 | ||
| 6 | 75 | 125 | 250 | 3000 | 6000 | 830 | 740 | ||
| 7 | 75 | 125 | 250 | 3000 | 6000 | 870 | 790 | ||
| 8 | 75 | 125 | 250 | 3000 | 6000 | 910 | 830 | ||
| 9 | 50 | 80 | 200 | 3000 | 6000 | 950 | 880 | ||
| 10 | 50 | 80 | 200 | 3000 | 6000 | 980 | 920 | ||
| 2 مضاعفة | 16 | 75 | 125 | 250 | 3000 | 6000 | 1200 | 1100 | |
| 20 | 75 | 125 | 250 | 3000 | 6000 | 1200 | 1200 | ||
| 25 | 75 | 125 | 250 | 3000 | 6000 | 1300 | 1400 | ||
| 28 | 75 | 125 | 250 | 3000 | 6000 | 1400 | 1400 | ||
| 35 | 75 | 125 | 250 | 3000 | 6000 | 1500 | 1600 | ||
| 40 | 75 | 125 | 250 | 3000 | 6000 | 1600 | 1700 | ||
| 45 | 50 | 80 | 200 | 3000 | 6000 | 1600 | 1700 | ||
| 50 | 75 | 125 | 250 | 3000 | 6000 | 1700 | 1700 | ||
| 60 | 75 | 125 | 250 | 3000 | 6000 | 1800 | 1700 | ||
| 70 | 75 | 125 | 250 | 3000 | 6000 | 1900 | 1700 | ||
| 80 | 75 | 125 | 250 | 3000 | 6000 | 2000 | 1700 | ||
| 90 | 50 | 80 | 200 | 3000 | 6000 | 2000 | 1700 | ||
| 100 | 50 | 80 | 200 | 3000 | 6000 | 2100 | 1700 |
|
الإطار الحجم |
المرحلة | النسبة |
أقصى الحمل الشعاعي |
أقصى الحمل المحوري |
الوزن |
لحظة من الثبات ≤ 8 |
لحظة من الثبات ≤ 14 |
لحظة من الثبات ≤ 19 |
لحظة من الثبات ≤ 28 |
| [N] | [N] | [كيلو] | [Kgcm2] | [Kgcm2] | [Kgcm2] | [Kgcm2] | |||
| 090 |
1 العازب |
4 | 3300 | 1700 | 3.6 | - | 0.77 | 1.2 | 2.9 |
| 5 | 3300 | 1700 | - | 0.58 | 1.0 | 2.9 | |||
| 6 | 3300 | 1700 | - | 0.48 | 0.94 | 2.8 | |||
| 7 | 3300 | 1700 | - | 0.41 | 0.88 | 2.8 | |||
| 8 | 3300 | 1700 | - | 0.37 | 0.84 | 2.8 | |||
| 9 | 3300 | 1700 | - | 0.35 | 0.81 | 2.8 | |||
| 10 | 3300 | 1700 | - | 0.33 | 0.80 | 2.8 | |||
|
2 مضاعفة |
16 | 3300 | 1700 | 4 | 0.16 | 0.31 | 0.75 | - | |
| 20 | 3300 | 1700 | 0.14 | 0.29 | 0.73 | - | |||
| 25 | 3300 | 1700 | 0.13 | 0.28 | 0.72 | - | |||
| 28 | 3300 | 1700 | 0.14 | 0.30 | 0.73 | - | |||
| 35 | 3300 | 1700 | 0.13 | 0.28 | 0.72 | - | |||
| 40 | 3300 | 1700 | 0.10 | 0.25 | 0.70 | - | |||
| 45 | 3300 | 1700 | 0.12 | 0.27 | 0.71 | - | |||
| 50 | 3300 | 1700 | 0.10 | 0.25 | 0.70 | - | |||
| 60 | 3300 | 1700 | 0.099 | 0.25 | 0.70 | - | |||
| 70 | 3300 | 1700 | 0.098 | 0.25 | 0.69 | - | |||
| 80 | 3300 | 1700 | 0.098 | 0.25 | 0.69 | - | |||
| 90 | 3300 | 1700 | 0.098 | 0.25 | 0.69 | - | |||
| 100 | 3300 | 1700 | 0.098 | 0.25 | 0.69 | - |
مع تصنيف رد الفعل أقل من 3 دقائق قوس وقدرات معالجة عزم الدوران الاستثنائية ، تعد VRT حلًا عالي الأداء ومدمج وقويًا لمصنعي المعدات.غالبًا ما تستخدم VRT لتطبيقات الفهرسة الكبيرة وجداول الاتصال، عادة ما توجد في تشكيل المعادن، ومعدات التعبئة، وآلات التعبئة والتغليف، وأنظمة أتمتة التجميع.
