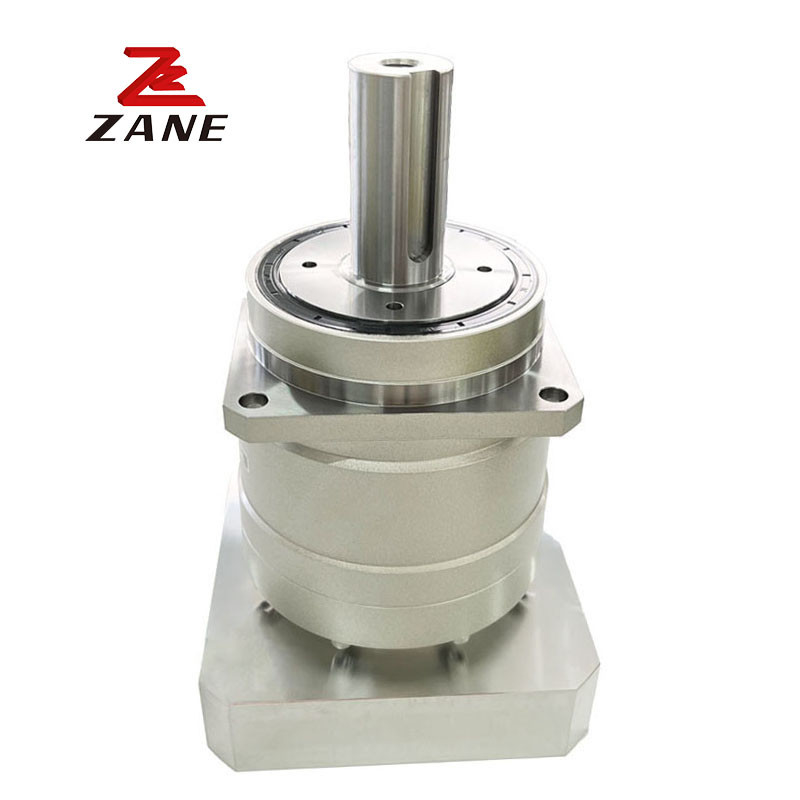

علبة التروس Nidec Shimpo
>
|
| مكان المنشأ | اليابان |
| اسم العلامة التجارية | Nidec |
| إصدار الشهادات | CE,ISO |
| رقم الموديل | VRS |
ميكانيكية ودقيقة، و VRS هو الحل المثالي لمتطلبات تحديد المواقع الدقة والسرعة. هذا المنتج هو أداء ثبت في سرعة أعلى،تطبيقات العمل المستمر حيث الحد من الحرارة أمر حاسممجهزة بصفين من محامل الدوار المقوسة القوية، تعمل VRS بسلاسة وهدوء حتى مع أكثر القوى الديناميكية والستاتية تحديا.
تتوفر VRS مع رد فعل مضاعف ، أقل من 2 قوس دقيقة للتعامل مع أدوات الآلات الديناميكية والتطبيقات الروبوتية بسهولة. مع عوائق التسارع القصوى تصل إلى 3700Nm ،هذا المنتج هو شريك ممتاز لنماذج محركات الخدمة ذات القدرة العالية.
|
الإطار الحجم |
المرحلة | النسبة |
الاسمية عزم دوران الخروج |
أقصى عزم دوران الخروج |
عزم التوقف الطارئ |
الاسمية سرعة الدخول |
أقصى سرعة الدخول |
مسموح الحمل الشعاعي |
مسموح الحمل المحوري |
| [Nm] | [Nm] | [Nm] | [rpm] | [rpm] | [N] | [N] | |||
| 075B | واحد | 3 | 50 | 80 | 200 | 3000 | 6000 | 2300 | 3400 |
| 4 | 75 | 125 | 250 | 3000 | 6000 | 2500 | 3700 | ||
| 5 | 75 | 125 | 250 | 3000 | 6000 | 2700 | 3900 | ||
| 6 | 75 | 125 | 250 | 3000 | 6000 | 2800 | 3900 | ||
| 7 | 75 | 125 | 250 | 3000 | 6000 | 3000 | 3900 | ||
| 8 | 75 | 125 | 250 | 3000 | 6000 | 3100 | 3900 | ||
| 9 | 50 | 80 | 200 | 3000 | 6000 | 3200 | 3900 | ||
| 10 | 50 | 80 | 200 | 3000 | 6000 | 3300 | 3900 | ||
| 2 مضاعفة | 15 | 50 | 80 | 200 | 3000 | 6000 | 3700 | 3900 | |
| 16 | 75 | 125 | 250 | 3000 | 6000 | 3800 | 3900 | ||
| 20 | 75 | 125 | 250 | 3000 | 6000 | 4000 | 3900 | ||
| 25 | 75 | 125 | 250 | 3000 | 6000 | 4300 | 3900 | ||
| 28 | 75 | 125 | 250 | 3000 | 6000 | 4300 | 3900 | ||
| 30 | 50 | 80 | 200 | 3000 | 6000 | 4300 | 3900 | ||
| 35 | 75 | 125 | 250 | 3000 | 6000 | 4300 | 3900 | ||
| 40 | 75 | 125 | 250 | 3000 | 6000 | 4300 | 3900 | ||
| 45 | 50 | 80 | 200 | 3000 | 6000 | 4300 | 3900 | ||
| 50 | 75 | 125 | 250 | 3000 | 6000 | 4300 | 3900 | ||
| 60 | 75 | 125 | 250 | 3000 | 6000 | 4300 | 3900 | ||
| 70 | 75 | 125 | 250 | 3000 | 6000 | 4300 | 3900 | ||
| 80 | 75 | 125 | 250 | 3000 | 6000 | 4300 | 3900 | ||
| 90 | 50 | 80 | 200 | 3000 | 6000 | 4300 | 3900 | ||
| 100 | 50 | 80 | 200 | 3000 | 6000 | 4300 | 3900 |
|
الإطار الحجم |
المرحلة | النسبة |
أقصى الحمل الشعاعي |
أقصى الحمل المحوري |
الوزن |
لحظة من الثبات ≤ 8 |
لحظة من الثبات ≤ 14 |
لحظة من الثبات ≤ 19 |
لحظة من الثبات ≤ 28 |
| [N] | [N] | [كيلو] | [Kgcm2] | [Kgcm2] | [Kgcm2] | [Kgcm2] | |||
| 075B |
1 العازب |
3 | 4300 | 3900 | 3.4 | - | 0.67 | 1.1 | 3.1 |
| 4 | 4300 | 3900 | - | 0.47 | 0.93 | 2.9 | |||
| 5 | 4300 | 3900 | - | 0.38 | 0.85 | 2.9 | |||
| 6 | 4300 | 3900 | - | 0.34 | 0.81 | 2.8 | |||
| 7 | 4300 | 3900 | - | 0.31 | 0.78 | 2.8 | |||
| 8 | 4300 | 3900 | - | 0.30 | 0.76 | 2.8 | |||
| 9 | 4300 | 3900 | - | 0.29 | 0.75 | 2.8 | |||
| 10 | 4300 | 3900 | - | 0.29 | 0.75 | 2.8 | |||
|
2 مزدوج |
15 | 4300 | 3900 | 3.8 | 0.13 | 0.28 | 0.72 | - | |
| 16 | 4300 | 3900 | 0.14 | 0.30 | 0.73 | - | |||
| 20 | 4300 | 3900 | 0.13 | 0.28 | 0.72 | - | |||
| 25 | 4300 | 3900 | 0.12 | 0.28 | 0.71 | - | |||
| 28 | 4300 | 3900 | 0014 | 0.29 | 0.73 | - | |||
| 30 | 4300 | 3900 | 0.099 | 0.25 | 0.70 | - | |||
| 35 | 4300 | 3900 | 0.12 | 0.27 | 0.71 | - | |||
| 40 | 4300 | 3900 | 0.098 | 0.25 | 0.69 | ||||
| 45 | 4300 | 3900 | 0.12 | 0.27 | 0.71 | - | |||
| 50 | 4300 | 3900 | 0.098 | 0.25 | 0.69 | - | |||
| 60 | 4300 | 3900 | 0.098 | 0.25 | 0.71 | - | |||
| 70 | 4300 | 3900 | 0.098 | 0.25 | 0.69 | - | |||
| 80 | 4300 | 3900 | 0.097 | 0.25 | 0.69 | - | |||
| 90 | 4300 | 3900 | 0.097 | 0.25 | 0.69 | - | |||
| 100 | 4300 | 3900 | 0.097 | 0.25 | 0.69 | - |
طلاء المنازل وملفات السطح: FDA White
-إيبوكسي، فولاذ
حماية الدخول: حماية IP65 متوفرة باستخدام أغطية دخول خاصة، وأغطية الخروج والمواد الختامية
مادة العمود الخارجي: الفولاذ المقاوم للصدأ، بما في ذلك الأجزاء اللاصقة
التشحيم: الدهون الغذائية معتمدة NSF H1
