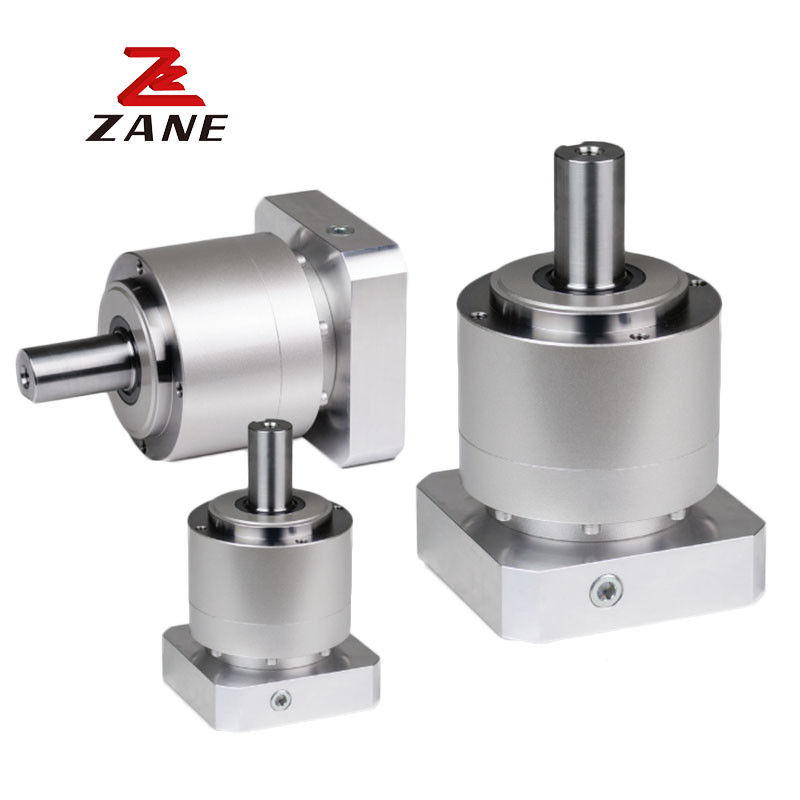

علبة التروس Nidec Shimpo
>
|
| مكان المنشأ | اليابان |
| اسم العلامة التجارية | Nidec |
| إصدار الشهادات | CE,ISO |
شركة شيمبو تواصل التقدم في تطوير تكنولوجيا المعدات عالية الدقة التي تلبي الاحتياجات المتطورة لقاعدة عملائنا. Shimpo power transmission technology which combines both mechanical and electronic engineering advancement has a proven track record of helping customers move towards the factory automation by supplying them. قادرة على تخفيض إدارة التروس الكوكبية قادرة على تخفيض التروس هو الحل المثالي لتطبيقات servomotor مثل آلات التعبئة والتغليف، والحواجز، وآلات صب الحقن، واختيار ومكان،والزلاجات الخطيةإذا كان لديك أي أسئلة أو تحتاج إلى معلومات إضافية حول أي من المنتجات المذكورة في هذه البيانات الصحفية، يرجى عدم التردد في الاتصال بنا.
الإطار الحجم |
المرحلة |
النسبة |
الاسم عزم دوران الخروج |
أقصى عزم دوران الخروج |
حالة طوارئ sأعلىعزم الدوران |
الاسمية إدخالtالسرعة |
أقصى سرعة الدخول |
بيرمأناتيت الحمل الشعاعي |
مسموح الحمل المحوري |
|||||
| [Nm] | [Nm] | [Nm] | [rpm] | [rpm] | [N] | [N] | ||||||||
| 120B | العازب |
3 | 240 | 470 | 1000 | 2000 | 4000 | 3200 | 2400 | |||||
| 4 | 240 | 700 | 1250 | 2000 | 4000 | 3500 | 2700 | |||||||
| 5 | 360 | 700 | 1250 | 2000 | 4000 | 3800 | 3000 | |||||||
| 6 | 360 | 700 | 1250 | 2000 | 4000 | 4000 | 3300 | |||||||
| 7 | 360 | 700 | 1250 | 2000 | 4000 | 4200 | 3500 | |||||||
| 8 | 360 | 700 | 1250 | 2000 | 4000 | 4400 | 3700 | |||||||
| 9 | 240 | 470 | 1000 | 2000 | 4000 | 4600 | 3900 | |||||||
| 10 | 240 | 470 | 1000 | 2000 | 4000 | 4700 | 4100 | |||||||
مزدوج |
15 | 240 | 470 | 1000 | 2000 | 4000 | 5400 | 4900 | ||||||
| 16 | 360 | 700 | 1250 | 2000 | 4000 | 5500 | 5000 | |||||||
| 20 | 360 | 700 | 1250 | 2000 | 4000 | 6000 | 5500 | |||||||
| 25 | 360 | 700 | 1250 | 2000 | 4000 | 6400 | 6100 | |||||||
| 28 | 360 | 700 | 1250 | 2000 | 4000 | 6700 | 6400 | |||||||
| 30 | 240 | 470 | 1000 | 2000 | 4000 | 6800 | 6600 | |||||||
| 35 | 360 | 700 | 1250 | 2000 | 4000 | 7200 | 7000 | |||||||
| 40 | 360 | 700 | 1250 | 2000 | 4000 | 7500 | 7500 | |||||||
| 45 | 240 | 470 | 1000 | 2000 | 4000 | 7800 | 7900 | |||||||
| 50 | 360 | 700 | 1250 | 2000 | 4000 | 8100 | 8200 | |||||||
| 60 | 360 | 700 | 1250 | 2000 | 4000 | 8600 | 8200 | |||||||
| 70 | 360 | 700 | 1250 | 2000 | 4000 | 9100 | 8200 | |||||||
| 80 | 360 | 700 | 1250 | 2000 | 4000 | 9100 | 8200 | |||||||
| 90 | 240 | 470 | 1000 | 2000 | 4000 | 9100 | 8200 | |||||||
| 100 | 240 | 470 | 1000 | 2000 | 4000 | 9100 | 8200 | |||||||
الإطار الحجم |
المرحلة |
النسبة |
أقصى رادإيهأناأناأوتار |
أقصى أكسياأناالحمل |
الوزن |
لحظة من الثبات (≤φ19) |
لحظة من الثبات (≤φ28) |
لحظة من الثبات (≤φ38) |
لحظة من الثبات (≤φ48) |
|||
| [N] | [N] | [كيلو] | [kgcm2] | [kgcm2] | [kgcm2] | [kgcm2] | ||||||
| 120B | العازب |
3 | 9100 | 8200 | 16 | - | 12 | 20 | 42 | |||
| 4 | 9100 | 8200 | - | 7.5 | 15 | 37 | ||||||
| 5 | 9100 | 8200 | - | 5.8 | 14 | 36 | ||||||
| 6 | 9100 | 8200 | - | 4.9 | 13 | 35 | ||||||
| 7 | 9100 | 8200 | - | 4.1 | 12 | 34 | ||||||
| 8 | 9100 | 8200 | - | 3.8 | 12 | 34 | ||||||
| 9 | 9100 | 8200 | - | 3.6 | 11 | 34 | ||||||
| 10 | 9100 | 8200 | - | 3.5 | 11 | 34 | ||||||
مزدوج |
15 | 9100 | 8200 | 18 | 1.3 | 3.2 | 11 | - | ||||
| 16 | 9100 | 8200 | 1.5 | 3.5 | 11 | - | ||||||
| 20 | 9100 | 8200 | 1.2 | 3.1 | 11 | - | ||||||
| 25 | 9100 | 8200 | 1.1 | 3.1 | 11 | - | ||||||
| 28 | 9100 | 8200 | 1.4 | 3.3 | 11 | - | ||||||
| 30 | 9100 | 8200 | 0.85 | 2.8 | 10 | - | ||||||
| 35 | 9100 | 8200 | 1.1 | 3.1 | 11 | - | ||||||
| 40 | 9100 | 8200 | 0.83 | 2.8 | 10 | - | ||||||
| 45 | 9100 | 8200 | 1.1 | 3.0 | 11 | - | ||||||
| 50 | 9100 | 8200 | 0.81 | 2.8 | 10 | - | ||||||
| 60 | 9100 | 8200 | 0.81 | 2.8 | 10 | - | ||||||
| 70 | 9100 | 8200 | 0.80 | 2.8 | 10 | - | ||||||
| 80 | 9100 | 8200 | 0.80 | 2.8 | 10 | - | ||||||
| 90 | 9100 | 8200 | 0.80 | 2.8 | 10 | - | ||||||
| 100 | 9100 | 8200 | 0.80 | 2.8 | 10 | - | ||||||
