| مكان المنشأ | اليابان |
| اسم العلامة التجارية | Nidec |
| إصدار الشهادات | CE,ISO |

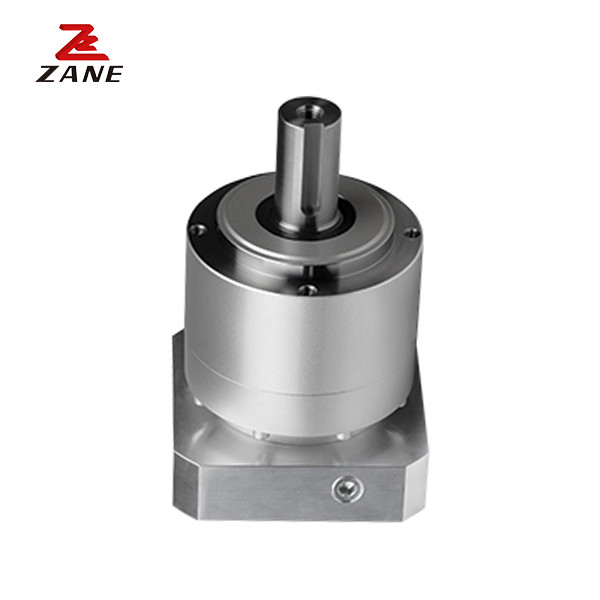

إطار VRL 90 هو علبة موازنة عالية الدقة المدمجة والفعالة من حيث التكلفة ، مثالية لتطبيقات المحركات الخدمية مثل البوابات وأجهزة التشكيل بالحقن وأتمتة الاختيار والمكان والزلاجات الخطية.هذا رأس التروس في الخط لديه أبعاد تركيب قياسية في الصناعة وأسلوب تركيب الخيط.
بديل ذو قيمة للتطبيقات التي تتطلب دقة وضعية عالية وأداء ديناميكي. VRL هو علبة التروس <3 قوس دقيقة التي توفر تصميم تركيب ثقبمما يسهل تجميعها على معدات مختلفةهذا المنتج مناسب بشكل مثالي لمختلف تطبيقات محركات الحزام والحركات الموجودة في جميع أنحاء أسواق التشغيل الآلي لخلايا التجميع والتغليف.
الإطار الحجم |
المرحلة |
النسبة |
الاسمية عزم دوران الخروج |
أقصى عزم دوران الخروج |
حالة طوارئ عزم التوقف |
الاسمية سرعة الدخول |
أقصى input سرعة |
مسموح الحمل الشعاعي |
مسموح الحمل المحوري |
|||
| [Nm] | [Nm] | [Nm] | [rpm] | [rpm] | [N] | [N] | ||||||
| 090B | العازب |
3 | 50 | 80 | 200 | 3000 | 6000 | 810 | 930 | |||
| 4 | 75 | 125 | 250 | 3000 | 6000 | 890 | 1100 | |||||
| 5 | 75 | 125 | 250 | 3000 | 6000 | 960 | 1200 | |||||
| 6 | 75 | 125 | 250 | 3000 | 6000 | 1000 | 1300 | |||||
| 7 | 75 | 125 | 250 | 3000 | 6000 | 1100 | 1300 | |||||
| 8 | 75 | 125 | 250 | 3000 | 6000 | 1100 | 1400 | |||||
| 9 | 50 | 80 | 200 | 3000 | 6000 | 1200 | 1500 | |||||
| 10 | 50 | 80 | 200 | 3000 | 6000 | 1200 | 1600 | |||||
مزدوج |
15 | 50 | 80 | 200 | 3000 | 6000 | 1400 | 1900 | ||||
| 16 | 75 | 125 | 250 | 3000 | 6000 | 1400 | 1900 | |||||
| 20 | 75 | 125 | 250 | 3000 | 6000 | 1500 | 2100 | |||||
| 25 | 75 | 125 | 250 | 3000 | 6000 | 1600 | 2200 | |||||
| 28 | 75 | 125 | 250 | 3000 | 6000 | 1700 | 2200 | |||||
| 30 | 50 | 80 | 200 | 3000 | 6000 | 1700 | 2200 | |||||
| 35 | 75 | 125 | 250 | 3000 | 6000 | 1800 | 2200 | |||||
| 40 | 75 | 125 | 250 | 3000 | 6000 | 1900 | 2200 | |||||
| 45 | 50 | 80 | 200 | 3000 | 6000 | 2000 | 2200 | |||||
| 50 | 75 | 125 | 250 | 3000 | 6000 | 2100 | 2200 | |||||
| 60 | 75 | 125 | 250 | 3000 | 6000 | 2200 | 2200 | |||||
| 70 | 75 | 125 | 250 | 3000 | 6000 | 2300 | 2200 | |||||
| 80 | 75 | 125 | 250 | 3000 | 6000 | 2400 | 2200 | |||||
| 90 | 50 | 80 | 200 | 3000 | 6000 | 2400 | 2200 | |||||
| 100 | 50 | 80 | 200 | 3000 | 6000 | 2400 | 2200 | |||||
Fرمe الحجم |
المرحلة |
النسبة |
أقصى ريومأنا أحمل |
أقصى الحمل المحوري |
الوزن |
لحظة من الثبات (≤φ8) |
لحظة من الثبات (≤φ14) |
لحظة من الثبات (≤φ19) |
لحظة ofالقصور الذاتي (≤φ28) |
|||
| [N] | [N] | [كيلو] | [kgcm2] | [kgcm2] | [kgcm2] | [kgcm2] | ||||||
| 090B | 1段 العازب |
3 | 2400 | 2200 | 3.5 | 一 | 0.72 | 1.2 | 3.2 | |||
| 4 | 2400 | 2200 | 一 | 0.49 | 0.95 | 3.0 | ||||||
| 5 | 2400 | 2200 | 一 | 0.40 | 0.86 | 2.9 | ||||||
| 6 | 2400 | 2200 | 一 | 0.36 | 0.82 | 2.8 | ||||||
| 7 | 2400 | 2200 | 一 | 0.32 | 0.79 | 2.8 | ||||||
| 8 | 2400 | 2200 | 一 | 0.31 | 0.77 | 2.8 | ||||||
| 9 | 2400 | 2200 | 一 | 0.29 | 0.76 | 2.8 | ||||||
| 10 | 2400 | 2200 | 一 | 0.29 | 0.75 | 2.8 | ||||||
| 2段 مزدوج |
15 | 2400 | 2200 | 4 | 0.13 | 0.28 | 0.72 | 一 | ||||
| 16 | 2400 | 2200 | 0.15 | 0.30 | 0.74 | 一 | ||||||
| 20 | 2400 | 2200 | 0.13 | 0.28 | 0.72 | 一 | ||||||
| 25 | 2400 | 2200 | 0.12 | 0.28 | 0.71 | 一 | ||||||
| 28 | 2400 | 2200 | 0.14 | 0.29 | 0.73 | 一 | ||||||
| 30 | 2400 | 2200 | 0.10 | 0.25 | 0.70 | 一 | ||||||
| 35 | 2400 | 2200 | 0.12 | 0.27 | 0.71 | 一 | ||||||
| 40 | 2400 | 2200 | 0.099 | 0.25 | 0.70 | 一 | ||||||
| 45 | 2400 | 2200 | 0.12 | 0.27 | 0.71 | 一 | ||||||
| 50 | 2400 | 2200 | 0.098 | 0.25 | 0.69 | 一 | ||||||
| 60 | 2400 | 2200 | 0.098 | 0.25 | 0.69 | 一 | ||||||
| 70 | 2400 | 2200 | 0.097 | 0.25 | 0.69 | 一 | ||||||
| 80 | 2400 | 2200 | 0.097 | 0.25 | 0.69 | 一 | ||||||
| 90 | 2400 | 2200 | 0.097 | 0.25 | 0.69 | 一 | ||||||
| 100 | 2400 | 2200 | 0.097 | 0.25 | 0.69 | 一 | ||||||
التشغيل الهادئ: تساهم المكالمات الدوارة في تقليل الاهتزاز والضوضاء.
دقة عالية: رد فعل عكس قياسي هو 5 دقائق قوس، مثالية للسيطرة الدقيقة.
صلابة عالية و عزم دوران: تم تحقيق صلابة عالية و عزم دوران عال من خلال محامل الدوار الإبرة غير المقفزة.
اتصالات المكيف: يمكن توصيلها إلى أي محرك في جميع أنحاء العالم.
لا تسرب الدهون: الحل المثالي باستخدام الدهون المضادة للفصل عالية اللزوجة.
بدون صيانة: لا حاجة لاستبدال الدهون طوال عمر الوحدة.
يمكن أن يعلق في أي وضع.
