| اسم العلامة التجارية | ZANE |
| إصدار الشهادات | CE，ISO |
| رقم الموديل | BK10 |

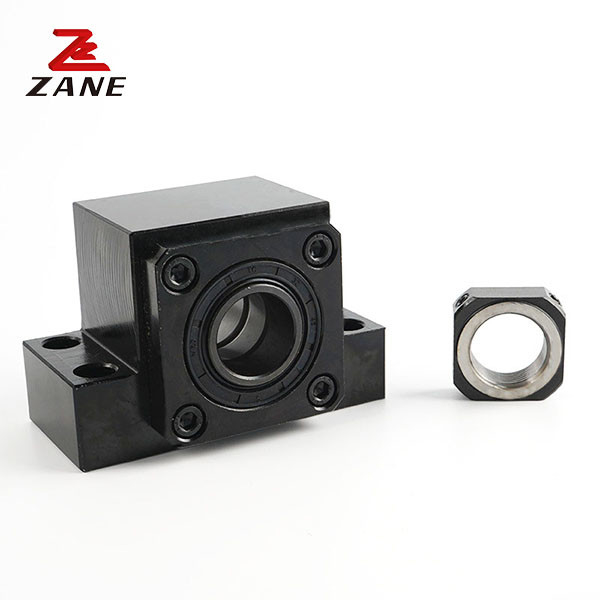

الدعم النهائي للمسمار بالكرات الدقيقة BK10 تحمل الكرة العميقة
1.وصف
ويتم توفير وحدة دعم نهاية المسمار الكروي في ستة أنواع: النماذج BK،BF،EK،FK،EF،وFF، والتي يتم توفيرها بشكل قياسي لمجموعة المسمار الكروي القياسية المزودة بأطراف العمود النهائية،والتي يتم توفيرها للشفرات الكروية بشكل عاميتم تصميم محامل دعم المسمار الكريمي خصيصًا للاستخدام في تطبيقات المسمار الكريمي أو المسمار الرئيسي. معظم محامل دعم المسمار الكريمي هي محامل اتصال زاوية مع زاوية اتصال حادة.
2المواصفات
BK جانب ثابت
| النوع | d1 | (ل) | L1 | L2 | L3 | C1 | C2 | ب | هـ | b±0.02 | h±0.02 | B1 | H1 | E | (ب) | d2 | إكس | Y | Z |
| BK10 | 10 | 25 | 5 | 29 | 5 | 13 | 6 | 60 | 39 | 30 | 22 | 34 | 32.5 | 15 | 46 | 5.5 | 6.6 | 10.8 | 5 |
| BK12 | 12 | 25 | 5 | 29 | 5 | 13 | 6 | 60 | 43 | 30 | 25 | 34 | 32.5 | 18 | 46 | 5.5 | 6.6 | 10.8 | 1.5 |
| BK15 | 15 | 27 | 6 | 32 | 6 | 15 | 6 | 70 | 48 | 35 | 28 | 40 | 38 | 18 | 54 | 5.5 | 6.6 | 11 | 6.5 |
| BK17 | 17 | 35 | 9 | 44 | 7 | 19 | 8 | 86 | 64 | 43 | 39 | 50 | 55 | 28 | 68 | 6.6 | 9 | 14 | 8.5 |
| BK20 | 20 | 35 | 8 | 43 | 8 | 19 | 8 | 88 | 60 | 44 | 34 | 52 | 50 | 22 | 70 | 6.6 | 9 | 14 | 8.5 |
| BK25 | 25 | 42 | 12 | 54 | 9 | 22 | 10 | 106 | 80 | 53 | 48 | 64 | 70 | 33 | 85 | 9 | 11 | 17.5 | 11 |
| BK30 | 30 | 45 | 14 | 61 | 9 | 23 | 11 | 128 | 89 | 64 | 51 | 76 | 78 | 33 | 102 | 11 | 14 | 20 | 13 |
| BK35 | 35 | 50 | 14 | 67 | 12 | 26 | 12 | 140 | 96 | 70 | 52 | 88 | 79 | 35 | 114 | 11 | 14 | 20 | 13 |
| BK40 | 40 | 61 | 18 | 76 | 15 | 33 | 14 | 160 | 110 | 80 | 60 | 100 | 90 | 37 | 130 | 14 | 18 | 26 | 17.5 |
BF الجانب العائم
| النوع | d1 | (ل) | ب | هـ | b±0.02 | h±0.02 | B1 | H1 | E | (ب) | d2 | إكس | Y | Z |
| 10 فرنك | 8 | 20 | 60 | 39 | 30 | 22 | 34 | 32.5 | 15 | 46 | 5.5 | 6.6 | 10.8 | 5 |
| BF12 | 10 | 20 | 60 | 43 | 30 | 25 | 34 | 32.5 | 18 | 46 | 5.5 | 6.6 | 10.8 | 1.5 |
| 15 فرنك | 15 | 20 | 70 | 48 | 35 | 28 | 40 | 38 | 18 | 54 | 5.5 | 6.6 | 11 | 6.5 |
| BF17 | 17 | 23 | 86 | 64 | 43 | 39 | 50 | 55 | 28 | 68 | 6.6 | 9 | 14 | 8.5 |
| 20 فرنك | 20 | 26 | 88 | 60 | 44 | 34 | 52 | 50 | 22 | 70 | 6.6 | 9 | 14 | 8.5 |
| 25 فرنك | 25 | 30 | 106 | 80 | 53 | 48 | 64 | 70 | 33 | 85 | 9 | 11 | 17.5 | 11 |
| 30 فرنك | 30 | 32 | 128 | 89 | 64 | 51 | 76 | 78 | 33 | 102 | 11 | 14 | 20 | 13 |
| BF35 | 35 | 32 | 140 | 96 | 70 | 52 | 88 | 79 | 35 | 114 | 11 | 14 | 20 | 13 |
| 40 فرنك | 40 | 37 | 160 | 110 | 80 | 60 | 100 | 90 | 37 | 130 | 14 | 18 | 26 | 17.5 |
3عن شركتنا
جيانغسو زين الآلات التكنولوجيا المحدودة هي منتجات نقل ميكانيكية عالية التقنية من الشركات ذات التقنية العالية.الشركة لديها 4 فروع على التوالي إدارة أنواع مختلفة من منتجات ناقلات الميكانيكية البحوث والمشاريع التسويقية. لديها ما يقرب من 50 حقوق الملكية الفكرية المستقلة. هو تايوان YYC وكلاء مستوى الرف، هو تايوان هيكينغ (هوكينغ) خطي دليل السكة الحديدية، المسمار الكرة ، مقعد الدعم المسمار الكرة،أبحاث و تطوير وحدات توجيه خطية رائدة"معرفة اللطف والامتنان ترطيب حياة المرء" هو المصدر الأبدي للنمو للناس زين.
