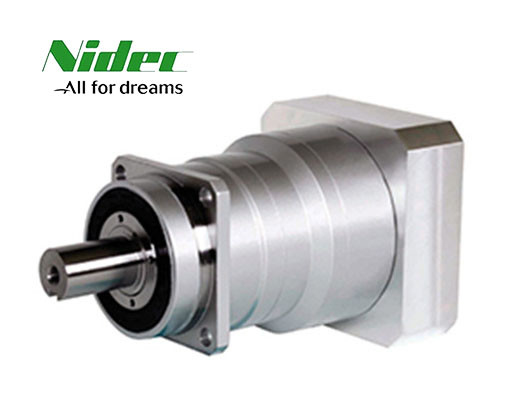

علبة التروس Nidec Shimpo
>
|
| مكان المنشأ | اليابان |
| اسم العلامة التجارية | Nidec |
| إصدار الشهادات | CE,ISO |
| رقم الموديل | VRS |
علبة التروس الكوكبية هي نوع من أجهزة التقليل ذات تنوع واسع. تتبنى العجلة الداخلية صلب سبيكة الكربون المنخفض معالجة الكربور والطحن أو النترات.علبة التروس الكوكبية لديها خصائص حجم هيكل صغير، عزم الدوران الخارجي الكبير ، نسبة السرعة العالية ، الكفاءة العالية ، الأداء الآمن والموثوق به ، وما إلى ذلك. يمكن تقسيم العجلة الداخلية لصندوق التروس الكوكبي إلى عجلة سبور وعجلة حلزونية.يمكن للعملاء اختيار خفض الدقة المناسبة وفقا لاحتياجات التطبيق.
|
الإطار الحجم |
المرحلة | النسبة |
الاسمية عزم دوران الخروج |
أقصى عزم دوران الخروج |
عزم التوقف الطارئ |
الاسمية سرعة الدخول |
أقصى سرعة الدخول |
مسموح الحمل الشعاعي |
مسموح الحمل المحوري |
| [Nm] | [Nm] | [Nm] | [rpm] | [rpm] | [N] | [N] | |||
| 140B | واحد | 3 | 240 | 470 | 1000 | 2000 | 4000 | 6700 | 9000 |
| 4 | 240 | 700 | 1250 | 2000 | 4000 | 7400 | 9000 | ||
| 5 | 360 | 700 | 1250 | 2000 | 4000 | 7900 | 9000 | ||
| 6 | 360 | 700 | 1250 | 2000 | 4000 | 8300 | 9000 | ||
| 7 | 360 | 700 | 1250 | 2000 | 4000 | 8700 | 9000 | ||
| 8 | 360 | 700 | 1250 | 2000 | 4000 | 9100 | 9000 | ||
| 9 | 240 | 470 | 1000 | 2000 | 4000 | 9400 | 9000 | ||
| 10 | 240 | 470 | 1000 | 2000 | 4000 | 9700 | 9000 | ||
| 2 مضاعفة | 15 | 240 | 470 | 1000 | 2000 | 4000 | 10000 | 9000 | |
| 16 | 360 | 700 | 1250 | 2000 | 4000 | 10000 | 9000 | ||
| 20 | 360 | 700 | 1250 | 2000 | 4000 | 10000 | 9000 | ||
| 25 | 360 | 700 | 1250 | 2000 | 4000 | 10000 | 9000 | ||
| 28 | 360 | 700 | 1250 | 2000 | 4000 | 10000 | 9000 | ||
| 30 | 240 | 470 | 1000 | 2000 | 4000 | 10000 | 9000 | ||
| 35 | 360 | 700 | 1250 | 2000 | 4000 | 10000 | 9000 | ||
| 40 | 360 | 700 | 1250 | 2000 | 4000 | 10000 | 9000 | ||
| 45 | 240 | 470 | 1000 | 2000 | 4000 | 10000 | 9000 | ||
| 50 | 360 | 700 | 1250 | 2000 | 4000 | 10000 | 9000 | ||
| 60 | 360 | 700 | 1250 | 2000 | 4000 | 10000 | 9000 | ||
| 70 | 360 | 700 | 1250 | 2000 | 4000 | 10000 | 9000 | ||
| 80 | 360 | 700 | 1250 | 2000 | 4000 | 10000 | 9000 | ||
| 90 | 240 | 470 | 1000 | 2000 | 4000 | 10000 | 9000 | ||
| 100 | 240 | 470 | 1000 | 2000 | 4000 | 10000 | 9000 |
|
الإطار الحجم |
المرحلة | النسبة |
أقصى الحمل الشعاعي |
أقصى الحمل المحوري |
الوزن |
لحظة من الثبات ≤ 19 |
لحظة من الثبات ≤ 28 |
لحظة من الثبات ≤ 38 |
لحظة من الثبات ≤ 48 |
| [N] | [N] | [كيلو] | [Kgcm2] | [Kgcm2] | [Kgcm2] | [Kgcm2] | |||
| 140B |
1 العازب |
3 | 10000 | 9000 | 17 | - | 12 | 20 | 42 |
| 4 | 10000 | 9000 | - | 7.4 | 15 | 37 | |||
| 5 | 10000 | 9000 | - | 5.8 | 13 | 36 | |||
| 6 | 10000 | 9000 | - | 4.9 | 13 | 35 | |||
| 7 | 10000 | 9000 | - | 4.1 | 12 | 34 | |||
| 8 | 10000 | 9000 | - | 3.8 | 12 | 34 | |||
| 9 | 10000 | 9000 | - | 3.6 | 11 | 34 | |||
| 10 | 10000 | 9000 | - | 3.4 | 11 | 33 | |||
|
2 مزدوج |
15 | 10000 | 9000 | 19 | 1.3 | 3.2 | 11 | - | |
| 16 | 10000 | 9000 | 1.5 | 3.5 | 11 | - | |||
| 20 | 10000 | 9000 | 1.2 | 3.1 | 11 | - | |||
| 25 | 10000 | 9000 | 1.1 | 3.1 | 11 | - | |||
| 28 | 10000 | 9000 | 1.4 | 3.3 | 11 | - | |||
| 30 | 10000 | 9000 | 0.85 | 2.8 | 10 | - | |||
| 35 | 10000 | 9000 | 1.1 | 3.1 | 11 | - | |||
| 40 | 10000 | 9000 | 0.83 | 2.8 | 10 | - | |||
| 45 | 10000 | 9000 | 1.1 | 3.0 | 11 | - | |||
| 50 | 10000 | 9000 | 0.81 | 2.8 | 10 | - | |||
| 60 | 10000 | 9000 | 0.81 | 2.8 | 10 | - | |||
| 70 | 10000 | 9000 | 0.80 | 2.8 | 10 | - | |||
| 80 | 10000 | 9000 | 0.80 | 2.8 | 10 | - | |||
| 90 | 10000 | 9000 | 0.80 | 2.8 | 10 | - | |||
| 100 | 10000 | 9000 | 0.80 | 2.8 | 10 | - |
1) هيكل بسيط من النوع الخطي ، سهل في التثبيت والصيانة.
2) اعتماد مكونات العلامات التجارية العالمية المشهورة المتقدمة في الأجزاء النيوماتيكية والأجزاء الكهربائية وأجزاء التشغيل.
3) ضغط مرتفع مزدوج للمراقبة في فتح وتغلق القالب.
4) العمل في مستوى عال من الأتمتة والتفكير، لا تلوث
5) تطبيق ربط للاتصال مع ناقل الهواء ، والتي يمكن أن تكون مباشرة مع آلة التعبئة.
