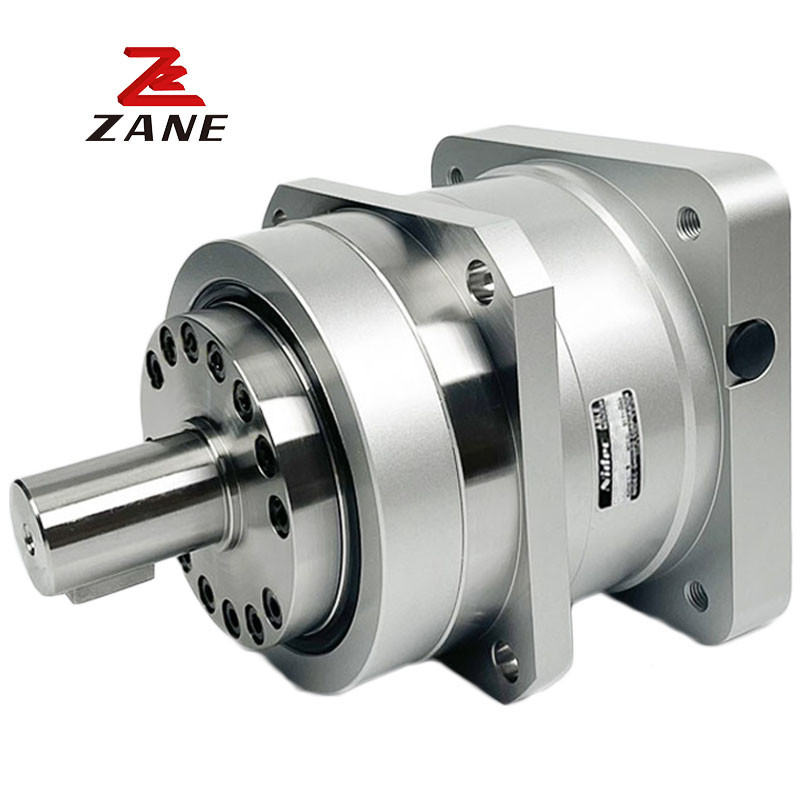

علبة التروس Nidec Shimpo
>
|
| مكان المنشأ | اليابان |
| اسم العلامة التجارية | Nidec |
| إصدار الشهادات | CE,ISO |
| رقم الموديل | VRT |
علبة التروس Nidec Shimpo هي حل علبة التروس الصناعية عالية الأداء التي توفر ناقلات نقل موثوقة ودائمة لجميع أنواع التطبيقات الصناعية.هذا صندوق التروس شيمبو يوفر ترتيب التروس الكوكبية، بحجم الإطار 064 وحمل محوري أقصى 750N. هذا علبة التروس خفيفة الوزن، وزنها 5KG فقط، وهي مصممة وتصنع من قبل العلامة التجارية الموثوق بها نيدك شيمبو.مع بنيتها القوية وأدائها الموثوق به، هذا علبة التروس هو الخيار المثالي لمجموعة من التطبيقات الصناعية.
|
الإطار الحجم |
المرحلة | النسبة |
الاسمية عزم دوران الخروج |
أقصى عزم دوران الخروج |
عزم التوقف الطارئ |
الاسمية سرعة الدخول |
أقصى سرعة الدخول |
مسموح الحمل الشعاعي |
مسموح الحمل المحوري |
| [Nm] | [Nm] | [Nm] | [rpm] | [rpm] | [N] | [N] | |||
| 064 | واحد | 4 | 27 | 50 | 100 | 3000 | 6000 | 370 | 360 |
| 5 | 27 | 50 | 100 | 3000 | 6000 | 400 | 390 | ||
| 6 | 27 | 50 | 100 | 3000 | 6000 | 420 | 430 | ||
| 7 | 27 | 50 | 100 | 3000 | 6000 | 440 | 460 | ||
| 8 | 27 | 50 | 100 | 3000 | 6000 | 460 | 480 | ||
| 9 | 18 | 35 | 80 | 3000 | 6000 | 480 | 510 | ||
| 10 | 18 | 35 | 80 | 3000 | 6000 | 500 | 530 | ||
| 2 مضاعفة | 16 | 27 | 50 | 100 | 3000 | 6000 | 580 | 650 | |
| 20 | 27 | 50 | 100 | 3000 | 6000 | 630 | 720 | ||
| 25 | 27 | 50 | 100 | 3000 | 6000 | 680 | 750 | ||
| 28 | 27 | 50 | 100 | 3000 | 6000 | 700 | 750 | ||
| 35 | 27 | 50 | 100 | 3000 | 6000 | 760 | 750 | ||
| 40 | 27 | 50 | 100 | 3000 | 6000 | 790 | 750 | ||
| 45 | 18 | 35 | 80 | 3000 | 6000 | 820 | 750 | ||
| 50 | 27 | 50 | 100 | 3000 | 6000 | 850 | 750 | ||
| 60 | 27 | 50 | 100 | 3000 | 6000 | 910 | 750 | ||
| 70 | 27 | 50 | 100 | 3000 | 6000 | 950 | 750 | ||
| 80 | 27 | 50 | 100 | 3000 | 6000 | 1000 | 750 | ||
| 90 | 18 | 35 | 80 | 3000 | 6000 | 1000 | 750 | ||
| 100 | 18 | 35 | 80 | 3000 | 6000 | 1100 | 750 |
|
الإطار الحجم |
المرحلة | النسبة |
أقصى الحمل الشعاعي |
أقصى الحمل المحوري |
الوزن |
لحظة من الثبات ≤ 8 |
لحظة من الثبات ≤ 14 |
لحظة من الثبات ≤ 19 |
| [N] | [N] | [كيلو] | [Kgcm2] | [Kgcm2] | [Kgcm2] | |||
| 064 |
1 العازب |
4 | 1500 | 750 | 1.4 | 0.13 | 0.21 | 0.4 |
| 5 | 1500 | 750 | 0.10 | 0.18 | 0.4 | |||
| 6 | 1500 | 750 | 0.085 | 0.17 | 0.4 | |||
| 7 | 1500 | 750 | 0.075 | 0.15 | 0.4 | |||
| 8 | 1500 | 750 | 0.068 | 0.15 | 0.4 | |||
| 9 | 1500 | 750 | 0.064 | 0.14 | 0.4 | |||
| 10 | 1500 | 750 | 0.062 | 0.14 | 0.4 | |||
|
2 مزدوج |
16 | 1500 | 750 | 1.6 | 0.059 | 0.14 | - | |
| 20 | 1500 | 750 | 0.055 | 0.14 | - | |||
| 25 | 1500 | 750 | 0.054 | 0.13 | - | |||
| 28 | 1500 | 750 | 0.056 | 0.14 | - | |||
| 35 | 1500 | 750 | 0.053 | 0.13 | - | |||
| 40 | 1500 | 750 | 0.049 | 0.13 | - | |||
| 45 | 1500 | 750 | 0.053 | 0.13 | - | |||
| 50 | 1500 | 750 | 0.049 | 0.13 | - | |||
| 60 | 1500 | 750 | 0.049 | 0.13 | - | |||
| 70 | 1500 | 750 | 0.049 | 0.13 | - | |||
| 80 | 1500 | 750 | 0.049 | 0.13 | - | |||
| 90 | 1500 | 750 | 0.049 | 0.13 | - | |||
| 100 | 1500 | 750 | 0.049 | 0.13 | - |
1-عملية هادئة
يتم استخدام المكبرات المدارية لتحقيق عملية سلسة وهادئة.
2دقة عالية
رد الفعل هو أقل من 3 دقائق قوس والوضع دقيق.
3صلابة عالية و عزم دوران
استخدام محامل الكرات المتكاملة يحسن إلى حد كبير الصلابة والدوران.
4طرق التشطيب والاتصالات
يمكن تركيبها على أي محرك في الشبكة
5.لا تسرب للدهون
يمنع استخدام الدهون ذات اللزوجة العالية والتي ليست سهلة الفصل بشكل فعال تسرب الدهون.
6صيانة مريحة
ليس هناك حاجة لاستبدال الدهون في فترة حياة المنتج ، والتركيب هو أكثر ملاءمة.
