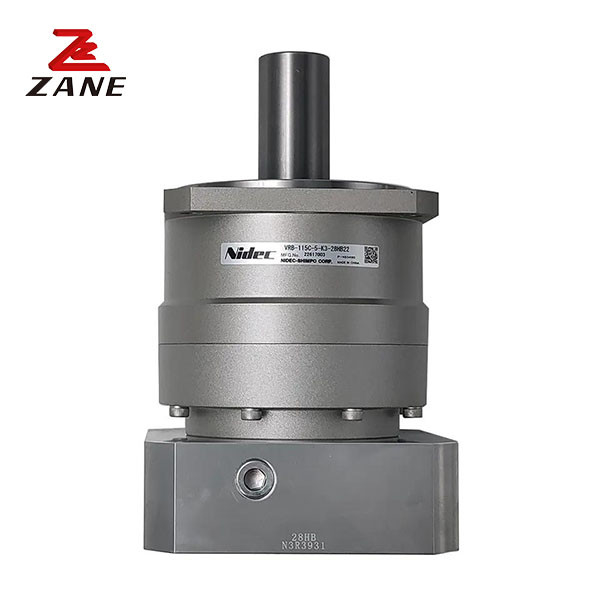

VRB سلسلة Nidec Shimpo ناقل حركة علبة التروس الكوكبية المخفض VRB042
  • VRB سلسلة Nidec Shimpo ناقل حركة علبة التروس الكوكبية المخفض VRB042
VRB سلسلة Nidec Shimpo ناقل حركة علبة التروس الكوكبية المخفض VRB042

VRB سلسلة Nidec Shimpo ناقل حركة علبة التروس الكوكبية المخفض VRB042

مكان المنشأ اليابان
اسم العلامة التجارية Nidec
إصدار الشهادات CE,ISO
رقم الموديل VRB
تفاصيل المنتج
اسم المنتج:
علبة التروس Nidec Shimpo
المصنع:
نيديك شيمبو
سلسلة المنتج:
سلسلة VRB
الوزن (كجم):
5 كجم
حجم الاطار:
042
ترتيب التعزيز:
كوكبي
أقصى حمولة شعاعية:
710N
أقصى حمولة محورية:
640N
التطبيق:
الروبوتية ، معدات التشغيل الآلي ، آلة التصنيع باستخدام الحاسب الآلي
تسليط الضوء:

علبة تروس ناقل الحركة من سلسلة VRB

,

مخفض علبة التروس الكوكبية الروبوتية

,

علبة تروس ناقل الحركة CNC Nidec Shimpo

وصف المنتج

وصف المنتج:

Nidec Shimpo Gearbox هي علبة نقل علبة نقل عالية الأداء المصنعة من قبل Nidec ، وهي شركة رائدة في صناعة الحركة.الصندوق المصنوع من الحديد من أجل المتانة ومصممة للتعامل مع الحد الأقصى للحمل الشعاعي من 710Nخفيفة الوزن ووزنها 5 كيلوغرام فقط، وهي الخيار المثالي لأي تطبيق يتطلب ناقل موثوق وكفاءة.تم تصميم Nidec Shimpo Gearbox لتوفير نقل طاقة موثوق به ومتسق وقد ثبت فعاليته في مجموعة واسعة من التطبيقات. The Nidec Gearbox Transmissions are the most reliable and efficient transmissions available in the market today and are the perfect solution for any application that requires a high-performance gearbox.



المعلمات التقنية:

الإطار

الحجم

 المرحلة

النسبة

عزم دوران خروجي اسمي

أقصى عزم الدوران الخارجي

 عزم التوقف الطارئ

سرعة الدخول الاسمية

سرعة الإدخال القصوى

الحمل الشعاعي المسموح به

الحمل المحوري المسموح به
[Nm] [Nm] [Nm] [rpm] [rpm] [N] [N]

















042





1

العازب

 3 6 12 30 4000 8000 240 270
4 9 18 35 4000 8000 270 300
5 9 18 35 4000 8000 290 330
6 9 18 35 4000 8000 310 360
7 9 18 35 4000 8000 320 380
8 9 18 35 4000 8000 340 410
9 6 12 30 4000 8000 350 430
10 6 12 30 4000 8000 360 450
مضاعفة 15 6 12 30 4000 8000 410 540
16 9 18 35 4000 8000 420 550
20 9 18 35 4000 8000 460 610
25 9 18 35 4000 8000 490 640
28 9 18 35 4000 8000 510 640
30 6 12 30 4000 8000 520 640
35 9 18 35 4000 8000 550 640
40 9 18 35 4000 8000 570 640
45 6 12 30 4000 8000 600 640
50 9 18 35 4000 8000 620 640
60 9 18 35 4000 8000 660 640
70 9 18 35 4000 8000 690 640
80 9 18 35 4000 8000 710 640
90 6 12 30 4000 8000 710 640
100 6 12 30 4000 8000 710 640







الإطار

الحجم



المرحلة



النسبة

 الحمولة الشعاعية القصوى



أقصى

الحمل المحوري



الوزن



لحظة الثبات (φ8)



لحظة الثبات (φ14)
[N] [N] [كيلو] [kgcm2] [kgcm2]

















042





1

العازب

 3 710 640





0.6

 0.053 0.091
4 710 640 0.041 0.079
5 710 640 0.036 0.074
6 710 640 0.034 0.072
7 710 640 0.032 0.071
8 710 640 0.031 0.070
9 710 640 0.031 0.069
10 710 640 0.030 0.069











مضاعفة

 15 710 640











0.7

 0.035 -
16 710 640 0.038 -
20 710 640 0.034 -
25 710 640 0.034 -
28 710 640 0.038 -
30 710 640 0.030 -
35 710 640 0.034 -
40 710 640 0.030 -
45 710 640 0.034 -
50 710 640 0.030 -
60 710 640 0.030 -
70 710 640 0.030 -
80 710 640 0.030 -
90 710 640 0.030 -
100 710 640 0.030 -



VRB سلسلة Nidec Shimpo ناقل حركة علبة التروس الكوكبية المخفض VRB042 0

الخصائص:

واحدة من الميزات الرئيسية لصندوق التروس Nidec Shimpo هي حجمه المدمج. على الرغم من قوة العزم العكسي العالية ، فإن الصندوق صغير نسبيا وخفيف الوزن ،مما يجعل من السهل تثبيت ودمجها في الأنظمة القائمةكما أنها قابلة للتخصيص بشكل كبير، مع مجموعة من خيارات التثبيت ونسب التروس المتاحة لتناسب تطبيقات مختلفة.
