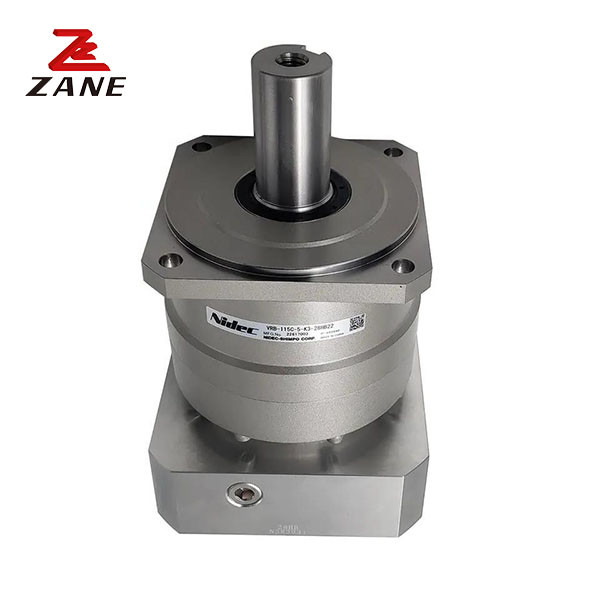

مخفض علبة التروس الكوكبية من سلسلة VRB مخفض السرعة Nidec VRB060 علبة التروس Shimpo
  • مخفض علبة التروس الكوكبية من سلسلة VRB مخفض السرعة Nidec VRB060 علبة التروس Shimpo
مخفض علبة التروس الكوكبية من سلسلة VRB مخفض السرعة Nidec VRB060 علبة التروس Shimpo

مخفض علبة التروس الكوكبية من سلسلة VRB مخفض السرعة Nidec VRB060 علبة التروس Shimpo

مكان المنشأ اليابان
اسم العلامة التجارية Nidec
إصدار الشهادات CE,ISO
رقم الموديل VRB
تفاصيل المنتج
اسم المنتج:
علبة التروس Nidec Shimpo
المصنع:
نيديك شيمبو
سلسلة المنتج:
سلسلة VRB
الوزن (كجم):
5 كجم
حجم الاطار:
060
ترتيب التعزيز:
كوكبي
أقصى حمولة شعاعية:
1200 شمال
أقصى حمولة محورية:
1100 شمالاً
التطبيق:
الروبوتية ، معدات التشغيل الآلي ، آلة التصنيع باستخدام الحاسب الآلي
تسليط الضوء:

مخفض علبة التروس الكوكبية سلسلة VRB

,

مخفض سرعة Nidec

,

علبة تروس VRB060 Shimpo

وصف المنتج

سلسلة VRB الكوكبية علبة التروس المقللة Nidec مصنوعة في اليابان خفض السرعة VRB علبة التروس VRB060 شيمبو علبة التروس

وصف المنتج:

علبة السرعة Nidec Shimpo: سلسلة VRB

نيدك شيمبو تقدم نظام علبة التروس الثقيلة VRB Series، علبة التروس عالية الأداء المصممة لتوفير أداء متفوق وموثوقية في التطبيقات المتطلبة.مصنوع من الحديد المقاوميحتوي نظام علبة التروس الثقيلة هذا على ترتيب التروس الكوكبي الذي يسمح بحمل شعاعي أقصى 710N. مثالي لمجموعة من الصناعات ،سلسلة VRB هو الخيار المثالي لأولئك الذين يبحثون عن موثوق بهانظام علبة التروس الثقيلة



المعلمات التقنية:

الإطار

الحجم

 المرحلة النسبة عزم دوران خروجي اسمي أقصى عزم الدوران الخارجي عزم التوقف الطارئ سرعة الدخول الاسمية سرعة الإدخال القصوى الحمل الشعاعي المسموح به الحمل المحوري المسموح به
[Nm] [Nm] [Nm] [rpm] [rpm] [N] [N]

















060





1

العازب

 3 18 35 80 3000 6000 430 310
4 27 50 100 3000 6000 470 360
5 27 50 100 3000 6000 510 390
6 27 50 100 3000 6000 540 430
7 27 50 100 3000 6000 570 460
8 27 50 1000 3000 6000 600 480
9 18 35 80 3000 6000 620 510
10 18 35 80 3000 6000 640 530
مضاعفة 15 18 35 80 3000 6000 740 630
16 27 50 100 3000 6000 750 650
20 27 50 100 3000 6000 810 720
25 27 50 100 3000 6000 870 790
28 27 50 100 3000 6000 910 830
30 18 35 80 3000 6000 930 860
35 27 50 100 3000 6000 980 920
40 27 50 100 3000 6000 1000 970
45 18 35 80 3000 6000 1100 1000
50 27 50 100 3000 6000 1100 1100
60 27 50 100 3000 6000 1200 1100
70 27 50 100 3000 6000 1200 1100
80 27 50 100 3000 6000 1200 1100
90 18 35 80 3000 6000 1200 1100
100 18 35 80 3000 6000 1200 1100




الإطار

الحجم



المرحلة



النسبة

 الحمولة الشعاعية القصوى



أقصى

الحمل المحوري



الوزن



لحظة الثبات (φ8)

 لحظة الثبات (φ14)



لحظة الثبات (φ19)
[N] [N] [كيلو] [kgcm2] [kgcm2] [kgcm2]

















060





1

العازب

 3 1200 1100 1.4 0.14 0.22 0.43
4 1200 1100 0.095 0.17 0.38
5 1200 1100 0.077 0.16 0.36
6 1200 1100 0.068 0.15 0.36
7 1200 1100 0.062 0.14 0.35
8 1200 1100 0.059 0.14 0.35
9 1200 1100 0.057 0.14 0.34
10 1200 1100 0.056 0.14 0.34











مضاعفة

 15 1200 1100 1.6 0.055 0.14 -
16 1200 1100 0.057 0.14 -
20 1200 1100 0.054 0.13 -
25 1200 1100 0.053 0.13 -
28 1200 1100 0.055 0.14 -
30 1200 1100 0.049 0.13 -
35 1200 1100 0.053 0.13 -
40 1200 1100 0.049 0.13 -
45 1200 1100 0.053 0.13 -
50 1200 1100 0.049 0.13 -
60 1200 1100 0.049 0.13 -
70 1200 1100 0.049 0.13 -
80 1200 1100 0.049 0.13 -
90 1200 1100 0.049 0.13 -
100 1200 1100 0.049 0.13 -



مخفض علبة التروس الكوكبية من سلسلة VRB مخفض السرعة Nidec VRB060 علبة التروس Shimpo 0

مخفض علبة التروس الكوكبية من سلسلة VRB مخفض السرعة Nidec VRB060 علبة التروس Shimpo 1

التطبيقات:

يتم استخدام علبة التروس Nidec Shimpo عادة في الصناعات مثل معالجة المواد والتعبئة والتغليف والروبوتات والأتمتة. يمكن استخدامها في أنظمة النقل ومعدات الرفعوالآلات الأخرى التي تتطلب عزم دوران كبير وسرعة منخفضة.
