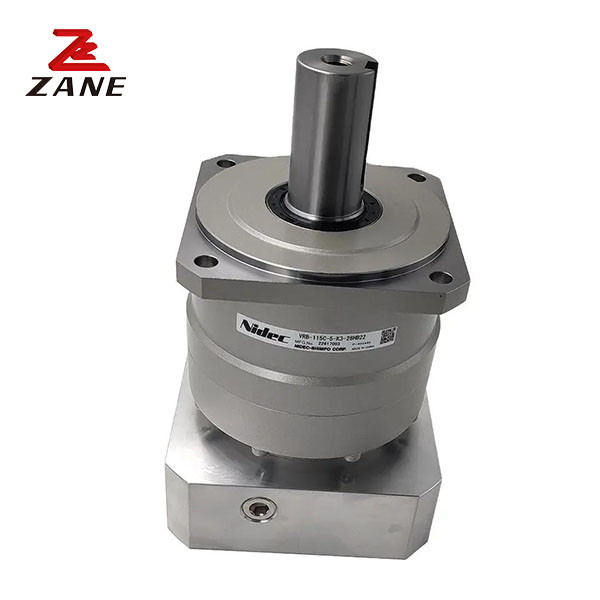

سلسلة VRB Shimpo Reducer Nidec Shimpo ناقل حركة الكواكب VRB090
  • سلسلة VRB Shimpo Reducer Nidec Shimpo ناقل حركة الكواكب VRB090
سلسلة VRB Shimpo Reducer Nidec Shimpo ناقل حركة الكواكب VRB090

سلسلة VRB Shimpo Reducer Nidec Shimpo ناقل حركة الكواكب VRB090

مكان المنشأ اليابان
اسم العلامة التجارية Nidec
إصدار الشهادات CE,ISO
رقم الموديل VRB
تفاصيل المنتج
اسم المنتج:
علبة التروس Nidec Shimpo
المصنع:
نيديك شيمبو
سلسلة المنتج:
سلسلة VRB
الوزن (كجم):
5 كجم
حجم الاطار:
090
ترتيب التعزيز:
كوكبي
أقصى حمولة شعاعية:
2400 شمالا
أقصى حمولة محورية:
2200 شمالاً
التطبيق:
معدات التشغيل الآلي ، الصناعة الكهروضوئية ، معدات الليزر
تسليط الضوء:

مخفض شيمبو من سلسلة VRB

,

مخفض Nidec Shimpo

,

مخفض كوكبي Nidec Shimpo

وصف المنتج

وصف المنتج:

علبة السرعة Nidec Shimpo

علبة التروس من سلسلة VRB من نيدك شيمبو علبة التروس عالية الأداء مثالية للتطبيقات الصناعيةسلسلة VRB هي حل مثالي للروبوتات، ومعدات الأتمتة، وتطبيقات الآلات CNC الهندسة المتقدمة و تصميم نيدك شيمبو توفر أعلى أداء، موثوقية،والكفاءة لأكثر حلول صناديق التروس الصناعية صعوبة.



المعلمات التقنية:

الإطار

الحجم

 المرحلة النسبة عزم دوران خروجي اسمي أقصى عزم الدوران الخارجي عزم التوقف الطارئ سرعة الدخول الاسمية سرعة الإدخال القصوى مسموحالحمل الشعاعي الحمل المحوري المسموح به
[Nm] [Nm] [Nm] [rpm] [rpm] [N] [N]

















090





1

العازب

 3 50 80 200 3000 6000 810 930
4 75 125 250 3000 6000 890 1100
5 75 125 250 3000 6000 960 1200
6 75 125 250 3000 6000 1000 1300
7 75 125 250 3000 6000 1100 1300
8 75 125 250 3000 6000 1100 1400
9 50 80 200 3000 6000 1200 1500
10 50 80 200 3000 6000 1200 1600
مضاعفة 15 50 80 200 3000 6000 1400 1900
16 75 125 250 3000 6000 1400 1900
20 75 125 250 3000 6000 1500 2100
25 75 125 250 3000 6000 1600 2200
28 75 125 250 3000 6000 1700 2200
30 50 80 200 3000 6000 1700 2200
35 75 125 250 3000 6000 1800 2200
40 75 125 250 3000 6000 1900 2200
45 50 80 200 3000 6000 2000 2200
50 75 125 250 3000 6000 2100 2200
60 75 125 250 3000 6000 2200 2200
70 75 125 250 3000 6000 2300 2200
80 75 125 250 3000 6000 2400 2200
90 50 80 200 3000 6000 2400 2200
100 50 80 200 3000 6000 2400 2200




الإطار

الحجم



المرحلة



النسبة

 الحمولة الشعاعية القصوى



أقصى

الحمل المحوري



الوزن

لحظة الثبات (φ8)

 لحظة الثبات (φ14)



لحظة الثبات (φ19)

 لحظة الثبات (φ 28)
[N] [N] [كيلو] [kgcm2] [kgcm2] [kgcm2] [kgcm2]

















090





1

العازب

 3 2400 2200 3.7 - 0.72 1.2 3.2
4 2400 2200 - 0.49 0.95 3.0
5 2400 2200   0.40 0.86 2.9
6 2400 2200 - 0.36 0.82 2.8
7 2400 2200 - 0.32 0.79 2.8
8 2400 2200 - 0.31 0.77 2.8
9 2400 2200 - 0.29 0.76 2.8
10 2400 2200 - 0.29 0.75 2.8











مضاعفة

 15 2400 2200 4.2 0.13 0.28 0.72 -
16 2400 2200 0.15 0.30 0.74 -
20 2400 2200 0.13 0.28 0.72 -
25 2400 2200 0.12 0.28 0.71 -
28 2400 2200 0.14 0.29 0.73 -
30 2400 2200 0.10 0.25 0.70 -
35 2400 2200 0.12 0.27 0.71 -
40 2400 2200 0.099 0.25 0.70 -
45 2400 2200 0.12 0.27 0.71 -
50 2400 2200 0.098 0.25 0.69 -
60 2400 2200 0.098 0.25 0.69 -
70 2400 2200 0.097 0.25 0.69 -
80 2400 2200 0.097 0.25 0.69 -
90 2400 2200 0.097 0.25 0.69 -
100 2400 2200 0.097 0.25 0.69 -

سلسلة VRB Shimpo Reducer Nidec Shimpo ناقل حركة الكواكب VRB090 0

سلسلة VRB Shimpo Reducer Nidec Shimpo ناقل حركة الكواكب VRB090 1

الخصائص:

تم تصميم علبة التروس Nidec Shimpo لتوفير عزم دوران عالي في سرعات منخفضة ، مما يجعلها مثالية للتطبيقات التي تتطلب رفع أثقال ثقيلة أو نقل أحمال كبيرة. كما أنها معروفة بكفاءتها العالية ،مما يعني أنه يمكن أن يساعد في الحد من استهلاك الطاقة وتكاليف التشغيل.
