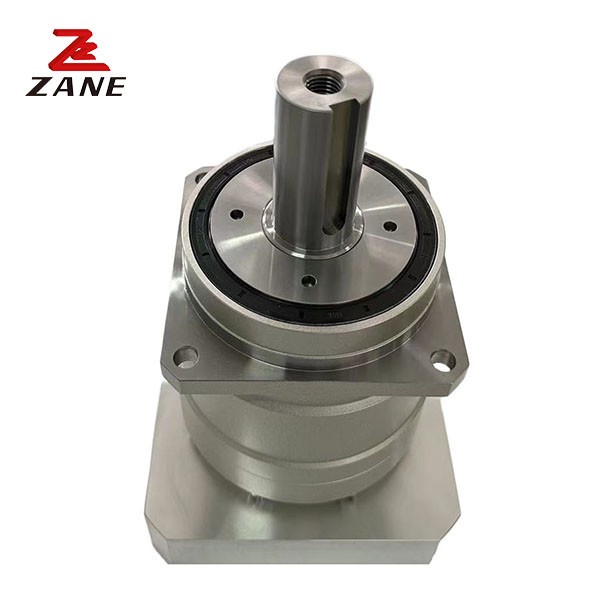

علبة التروس Nidec Shimpo
>
|
| مكان المنشأ | اليابان |
| اسم العلامة التجارية | Nidec |
| إصدار الشهادات | CE,ISO |
| رقم الموديل | VRB |
Nidec Shimpo Gearbox: تقنية علبة التروس القوية للروبوتات ومعدات الأتمتة وآلات CNC
علبة نقل Nidec Shimpo هي علبة نقل قوية وموثوقة وقوية توفر أداءً قويًا لأجهزة الروبوتات والأتمتة وأجهزة CNC.بحجم الإطار 115 وترتيب التروس الكوكبيهذا العداد مصنوع من الحديد لأقصى قدر من القوة والمتانة وهو مصمم للتعامل مع أصعب التطبيقاتملتزمة بتوفير ناقلات أجهزة التروس عالية الجودة.
تم تصميم Nidec Shimpo Gearbox لتوفير ناقل انتقال سلس وفعال وموثوق به لمجموعة متنوعة من التطبيقات ، بما في ذلك الروبوتات ومعدات الأتمتة وآلات CNC.
|
الإطار الحجم |
المرحلة | النسبة | عزم دوران خروجي اسمي | أقصى عزم الدوران الخارجي | عزم التوقف الطارئ | سرعة الدخول الاسمية | سرعة الإدخال القصوى | الحمل الشعاعي المسموح به | الحمل المحوري المسموح به |
| [Nm] | [Nm] | [Nm] | [rpm] | [rpm] | [N] | [N] | |||
|
115 |
1 العازب |
3 | 120 | 225 | 500 | 3000 | 6000 | 1300 | 1500 |
| 4 | 120 | 330 | 625 | 3000 | 6000 | 1500 | 1700 | ||
| 5 | 180 | 330 | 625 | 3000 | 6000 | 1600 | 1900 | ||
| 6 | 180 | 330 | 625 | 3000 | 6000 | 1700 | 2000 | ||
| 7 | 180 | 330 | 625 | 3000 | 6000 | 1800 | 2100 | ||
| 8 | 180 | 330 | 625 | 3000 | 6000 | 1900 | 2300 | ||
| 9 | 120 | 225 | 500 | 3000 | 6000 | 1900 | 2400 | ||
| 10 | 120 | 225 | 500 | 3000 | 6000 | 2000 | 2500 | ||
| مضاعفة | 15 | 120 | 225 | 500 | 3000 | 6000 | 2300 | 3000 | |
| 16 | 180 | 330 | 625 | 3000 | 6000 | 2300 | 3100 | ||
| 20 | 180 | 330 | 625 | 3000 | 6000 | 2500 | 3400 | ||
| 25 | 180 | 330 | 625 | 3000 | 6000 | 2700 | 3700 | ||
| 28 | 180 | 330 | 625 | 3000 | 6000 | 2800 | 3900 | ||
| 30 | 120 | 225 | 500 | 3000 | 6000 | 2900 | 3900 | ||
| 35 | 180 | 330 | 625 | 3000 | 6000 | 3000 | 3900 | ||
| 40 | 180 | 330 | 625 | 3000 | 6000 | 3200 | 3900 | ||
| 45 | 120 | 225 | 500 | 3000 | 6000 | 3300 | 3900 | ||
| 50 | 180 | 330 | 625 | 3000 | 6000 | 3400 | 3900 | ||
| 60 | 180 | 330 | 625 | 3000 | 6000 | 3600 | 3900 | ||
| 70 | 180 | 330 | 625 | 3000 | 6000 | 3800 | 3900 | ||
| 80 | 180 | 330 | 625 | 3000 | 6000 | 4000 | 3900 | ||
| 90 | 120 | 225 | 500 | 3000 | 6000 | 4200 | 3900 | ||
| 100 | 120 | 225 | 500 | 3000 | 6000 | 4300 | 3900 |
|
الحجم |
المرحلة |
النسبة |
الحمولة الشعاعية القصوى |
أقصى الحمل المحوري |
الوزن |
لحظة الثبات (φ14) |
لحظة الثبات (φ19) |
لحظةالقصور الذاتي(φ28) |
لحظة الثبات (φ38) |
| [N] | [N] | [كيلو] | [kgcm2] | [kgcm2] | [kgcm2] | [kgcm2] | |||
|
115 |
1 العازب |
3 | 4300 | 3900 | 8 | - | 3.3 | 5.3 | 13 |
| 4 | 4300 | 3900 | - | 2.0 | 4.1 | 12 | |||
| 5 | 4300 | 3900 | - | 1.6 | 3.6 | 11 | |||
| 6 | 4300 | 3900 | - | 1.3 | 3.3 | 11 | |||
| 7 | 4300 | 3900 | - | 1.1 | 3.2 | 11 | |||
| 8 | 4300 | 3900 | - | 1.0 | 3.1 | 11 | |||
| 9 | 4300 | 3900 | - | 0.98 | 3.0 | 11 | |||
| 10 | 4300 | 3900 | - | 0.95 | 3.0 | 11 | |||
|
مضاعفة |
15 | 4300 | 3900 | 8.9 | 0.43 | 0.86 | 2.8 | - | |
| 16 | 4300 | 3900 | 0.48 | 0.92 | 2.9 | - | |||
| 20 | 4300 | 3900 | 0.40 | 0.83 | 2.8 | - | |||
| 25 | 4300 | 3900 | 0.38 | 0.82 | 2.8 | - | |||
| 28 | 4300 | 3900 | 0.44 | 0.88 | 2.8 | - | |||
| 30 | 4300 | 3900 | 0.29 | 0.74 | 2.7 | - | |||
| 35 | 4300 | 3900 | 0.37 | 0.81 | 2.7 | - | |||
| 40 | 4300 | 3900 | 0.28 | 0.73 | 2.7 | - | |||
| 45 | 4300 | 3900 | 0.37 | 0.80 | 2.7 | - | |||
| 50 | 4300 | 3900 | 0.28 | 0.73 | 2.7 | - | |||
| 60 | 4300 | 3900 | 0.28 | 0.73 | 2.7 | - | |||
| 70 | 4300 | 3900 | 0.28 | 0.73 | 2.7 | - | |||
| 80 | 4300 | 3900 | 0.28 | 0.73 | 2.7 | - | |||
| 90 | 4300 | 3900 | 0.27 | 0.73 | 2.7 | - | |||
| 100 | 4300 | 3900 | 0.27 | 0.73 | 2.7 | - |
عزم دوران عالي: تم تصميم علبة التروس Nidec Shimpo لتوفير عزم دوران كبير عند سرعات منخفضة ، مما يجعلها مثالية للتطبيقات التي تتطلب رفع أثقال ثقيلة أو نقل أحمال كبيرة.
الكفاءة: علبة التروس عالية الكفاءة، مما يعني أنها يمكن أن تساعد في تقليل استهلاك الطاقة وتكاليف التشغيل.
الحجم المدمج: على الرغم من قوة العزم العكسي العالية ، فإن علبة التروس صغيرة نسبيا وخفيفة الوزن ، مما يسهل تركيبها ودمجها في الأنظمة الحالية.
قابلة للتخصيص: علبة التروس Nidec Shimpo قابلة للتخصيص بشكل كبير ، مع مجموعة من خيارات التثبيت ونسب التروس المتاحة لتناسب التطبيقات المختلفة.
متينة: صُنع صندوق التروس من مواد عالية الجودة ومصمم لتكون متينة للغاية وطويلة الأمد. كما تم تصميمه لتكون سهلة الصيانة،مع تصميم بسيط ومباشر يسمح بالوصول بسهولة إلى المكونات لتنظيفها واستبدالها.
